可控非稳态元件的符号表示

【摘要】:可控非稳态元件一般符号如图7-73所示,该符号中字符G为发生器的限定符号,若波形明显,该符号可以无附加符号示出。单击“直线”按钮,根据命令行提示进行以下操作。图7-73 可控非稳态元件一般符号图7-73 可控非稳态元件一般符号图7-74 绘制的图形图7-74 绘制的图形图7-75 绘制连续线段图7-75 绘制连续线段单击“直线”按钮,分别在左右两侧各绘制一条直线段,如图7-76所示,线段长度可设置为4。

可控非稳态元件一般符号(S01679)如图7-73所示,该符号中字符G为发生器的限定符号,若波形明显,该符号可以无附加符号示出。下面介绍该图形符号的绘制步骤。

978-7-111-52170-9-Chapter07-232.jpg设定所需的工作图层后,单击“直线”按钮978-7-111-52170-9-Chapter07-233.jpg,根据命令行提示进行以下操作。

命令:_line

指定第一个点:

指定下一点或[放弃(U)]:@15,0↙

指定下一点或[放弃(U)]:@0,10↙

指定下一点或[闭合(C)/放弃(U)]:@-15,0↙

指定下一点或[闭合(C)/放弃(U)]:@0,-10↙

指定下一点或[闭合(C)/放弃(U)]:↙

绘制的图形如图7-74所示。

978-7-111-52170-9-Chapter07-234.jpg单击“直线”按钮978-7-111-52170-9-Chapter07-235.jpg,根据命令行提示进行以下操作。

命令:_line

指定第一个点:@2.5,2↙

指定下一点或[放弃(U)]:@2<0↙

指定下一点或[放弃(U)]:@4<90↙

指定下一点或[闭合(C)/放弃(U)]:@2<0↙

指定下一点或[闭合(C)/放弃(U)]:@4<-90↙

指定下一点或[闭合(C)/放弃(U)]:@2<0↙

指定下一点或[闭合(C)/放弃(U)]:@4<90↙

指定下一点或[闭合(C)/放弃(U)]:@2<0↙

指定下一点或[闭合(C)/放弃(U)]:@4<-90↙

指定下一点或[闭合(C)/放弃(U)]:@2<0↙

指定下一点或[闭合(C)/放弃(U)]:↙

此时,绘制的连续线段如图7-75所示。

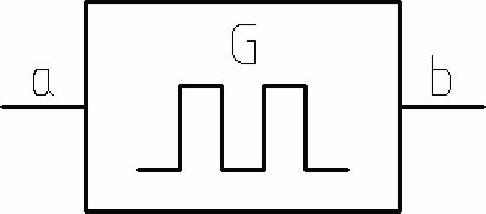

图7-73 可控非稳态元件一般符号


图7-74 绘制的图形


图7-75 绘制连续线段

978-7-111-52170-9-Chapter07-239.jpg单击“直线”按钮978-7-111-52170-9-Chapter07-240.jpg,分别在左右两侧各绘制一条直线段,如图7-76所示,线段长度可设置为4。

978-7-111-52170-9-Chapter07-241.jpg将用于放置字符的图层设置为当前图层,例如打开功能区“默认”选项卡的“图层”面板,从“图层”下拉列表框中选择“注释”层作为当前图层。

978-7-111-52170-9-Chapter07-242.jpg分别单击“多行文字”按钮978-7-111-52170-9-Chapter07-243.jpg来完成3处字符,结果如图7-77所示。

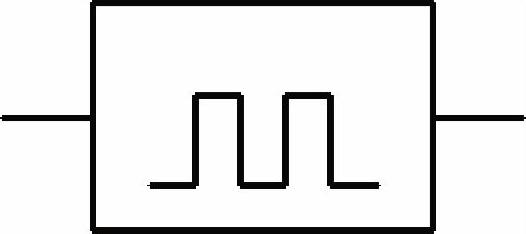

图7-76 绘制两条直线段


图7-77 创建3处字符
