BCD-十进制代码转换器优化技巧

2023-06-20 理论教育 版权反馈
【摘要】：BCD-十进制代码转换器图形符号由矩形、直线、圆和字符组成，如图7-66所示，主要用于电路图和功能图中。图7-66 BCD-十进制代码转换器图7-66 BCD-十进制代码转换器图7-67 绘制小圆并将它移位图7-67 绘制小圆并将它移位图7-68 绘制两条直线段图7-68 绘制两条直线段多次单击“矩形阵列”按钮，对选定对象进行相应的阵列操作，以获得图7-69所示的图形效果。单击“多行文字”按钮，在框内指定位置处添加“BCD/DEC”文字字符，如图7-70所示。

BCD-十进制代码转换器图形符号（S01614）由矩形、直线、圆和字符组成，如图7-66所示，主要用于电路图和功能图中。该图形符号的绘制步骤如下。

978-7-111-52170-9-Chapter07-210.jpg确保“粗实线”为当前图层，接着单击“矩形”按钮978-7-111-52170-9-Chapter07-211.jpg，任意指定一点作为矩形的第一个角点，接着输入“@26，55”定义矩形的第二个角点，从而绘制一个矩形。

978-7-111-52170-9-Chapter07-212.jpg单击“圆心、半径”按钮978-7-111-52170-9-Chapter07-213.jpg，选择矩形右侧竖边的中点作为圆心，绘制一个半径为1的小圆，然后单击“移动”按钮978-7-111-52170-9-Chapter07-214.jpg，将小圆水平向右移动1，此时图形效果如图7-67所示。

978-7-111-52170-9-Chapter07-215.jpg单击“直线”按钮978-7-111-52170-9-Chapter07-216.jpg绘制两条直线段，这两条直线段长度均为8，如图7-68所示。

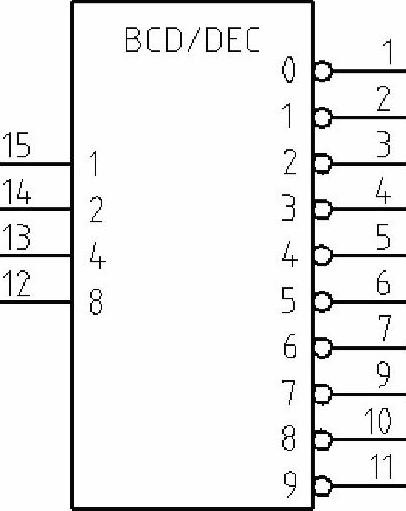

图7-66 BCD-十进制代码转换器

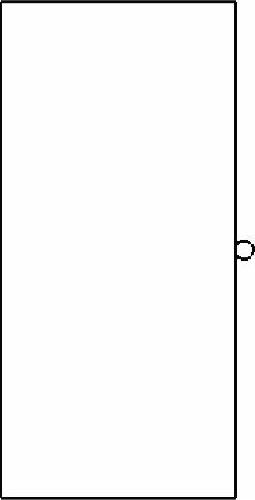

图7-67 绘制小圆并将它移位

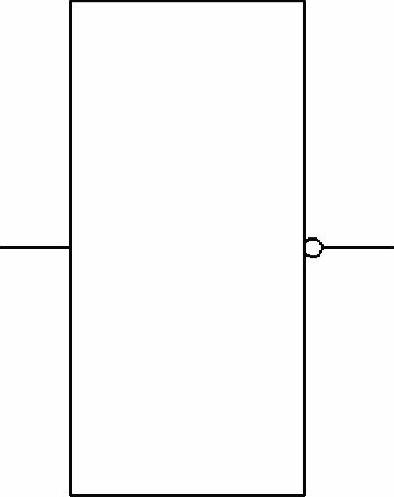

图7-68 绘制两条直线段

978-7-111-52170-9-Chapter07-220.jpg多次单击“矩形阵列”按钮978-7-111-52170-9-Chapter07-221.jpg，对选定对象进行相应的阵列操作，以获得图7-69所示的图形效果。

978-7-111-52170-9-Chapter07-222.jpg将用于放置字符的图层设置为当前图层，例如打开功能区“默认”选项卡的“图层”面板，从“图层”下拉列表框中选择“注释”层作为当前图层。

978-7-111-52170-9-Chapter07-223.jpg单击“多行文字”按钮978-7-111-52170-9-Chapter07-224.jpg，在框内指定位置处添加“BCD/DEC”文字字符，如图7-70所示。

978-7-111-52170-9-Chapter07-225.jpg依次单击“多行文字”按钮978-7-111-52170-9-Chapter07-226.jpg完成其他文字字符，如图7-71所示。亦可先单击“多行文字”按钮978-7-111-52170-9-Chapter07-227.jpg创建几处文字字符，接着通过复制的方式生成相应的一系列类似文字字符，然后再修改他们的文字字符。

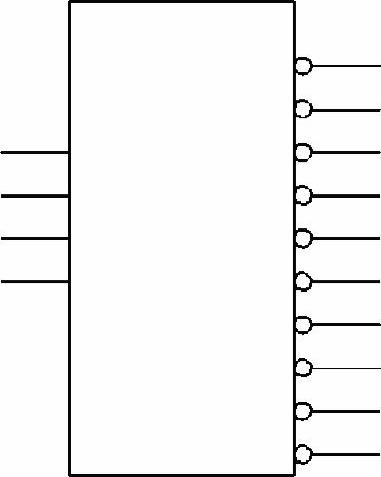

图7-69 多次进行矩形阵列操作

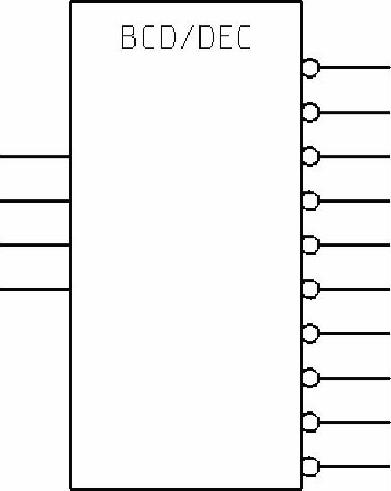

图7-70 添加文字字符

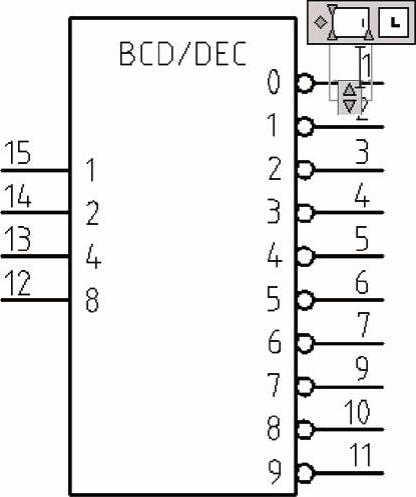

图7-71 完成其他文字字符
