发电站、变电站、热电站和核电站的图形符号

2023-06-20 理论教育 版权反馈
【摘要】：在建筑安装平面布置图中，发电站、变电站、热电站和核电站等都有已经标准化的相应图形符号。绘制“发电站，运行的或未规定的”图形符号。单击“圆心、半径”按钮，使用鼠标分别捕捉栅格点来定义圆心和半径，从而绘制图7-33所示的一个圆作为“变电站、配电所，规划的”图形符号。绘制“核电站，规划的”图形符号，如图7-37所示。使用的绘图工具为“矩形”按钮、“圆心、半径”按钮和“图案填充”按钮。

在建筑安装平面布置图中，发电站、变电站、热电站和核电站等都有已经标准化的相应图形符号。下面通过范例的形式介绍如何绘制这些图形符号，在范例中将启用捕捉模式和栅格模式。

978-7-111-52170-9-Chapter07-90.jpg在“快速访问”工具栏中单击“新建”按钮978-7-111-52170-9-Chapter07-91.jpg，弹出“选择样板”对话框，从本书配套光盘素材中选择“图形样板”|“ZJDQ_标准样板.dwt”文件，单击“打开”按钮。

978-7-111-52170-9-Chapter07-92.jpg使用“草图与注释”工作空间，打开功能区“默认”选项卡的“图层”面板，从“图层”下拉列表框中选择“粗实线”层作为当前图层。

978-7-111-52170-9-Chapter07-93.jpg启用捕捉模式和栅格显示模式。在状态栏中确保选中“捕捉模式”按钮978-7-111-52170-9-Chapter07-94.jpg和“栅格显示”按钮978-7-111-52170-9-Chapter07-95.jpg。接着右击“捕捉模式”按钮978-7-111-52170-9-Chapter07-96.jpg，并从弹出的快捷菜单中选择“捕捉设置”命令，打开“草图设置”对话框且自动切换至“捕捉和栅格”选项卡，从中设置图7-30所示的参数和选项。例如，在“捕捉间距”选项组中将“捕捉X轴间距”和“捕捉Y轴间距”均设置为“2.5”，而在“栅格间距”选项组中将“栅格X轴间距”和“栅格Y轴间距”也设置为2.5。设置好相关的参数和选项后，单击“确定”按钮。

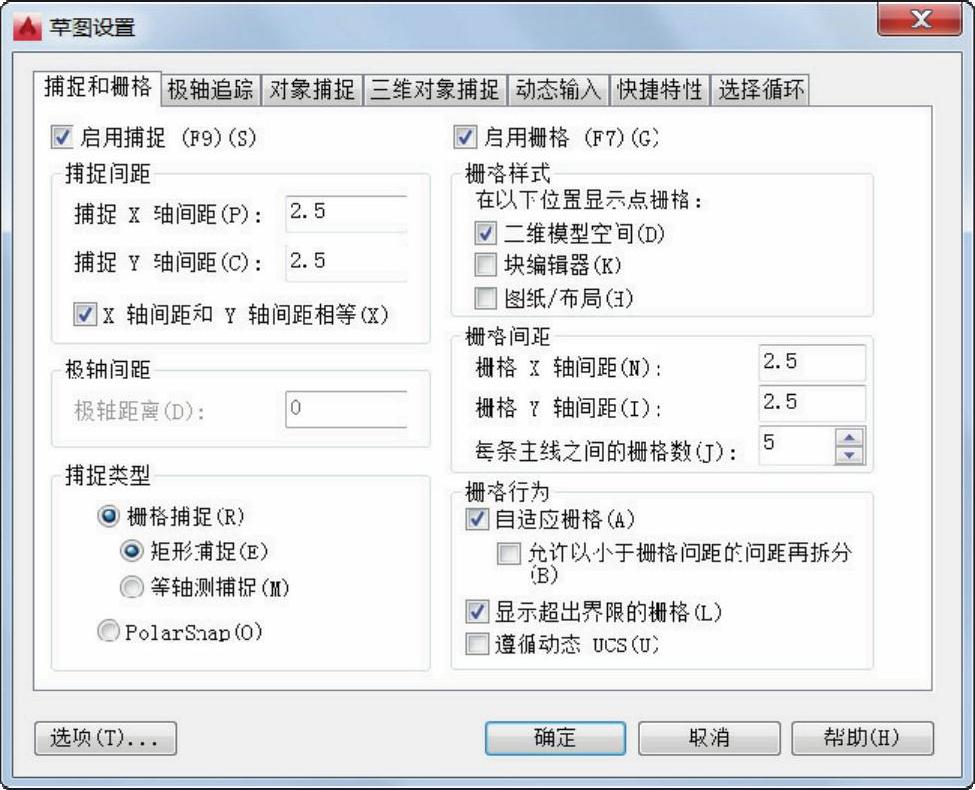

图7-30 设置“捕捉和栅格”的参数和选项

978-7-111-52170-9-Chapter07-98.jpg绘制“发电站，规划的”图形符号。单击“矩形”按钮978-7-111-52170-9-Chapter07-99.jpg，通过捕捉两个所需的栅格点来绘制一个正方形即可，如图7-31所示。

978-7-111-52170-9-Chapter07-100.jpg绘制“发电站，运行的或未规定的”图形符号。单击“矩形”按钮978-7-111-52170-9-Chapter07-101.jpg，选择两个所需的栅格点绘制一个和上步骤一模一样的正方形；接着单击“图案填充”按钮978-7-111-52170-9-Chapter07-102.jpg打开“图案填充创建”上下文选项卡，在“图案”面板中单击“ANSI31”按钮978-7-111-52170-9-Chapter07-103.jpg，在“特性”面板的“比例”框978-7-111-52170-9-Chapter07-104.jpg中输入合适的比例值（由用户根据具体情况而定），打开“特性”面板的溢出列表并从“图层”下拉列表框中选择“细实线”层，在“边界”面板中单击“拾取点”按钮978-7-111-52170-9-Chapter07-105.jpg，该正方形内部区域单击以拾取其内部点，然后单击“关闭图案填充创建”按钮978-7-111-52170-9-Chapter07-106.jpg，完成的图形符号如图7-32所示。


图7-31 “发电站，规划的”图形符号

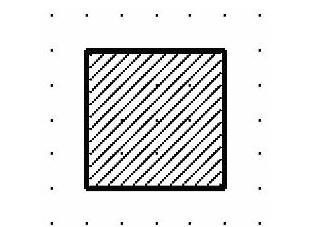

图7-32 “发电站，运行的或未规定的”图形符号

978-7-111-52170-9-Chapter07-109.jpg绘制“变电站、配电所，规划的”图形符号。单击“圆心、半径”按钮978-7-111-52170-9-Chapter07-110.jpg，使用鼠标分别捕捉栅格点来定义圆心和半径，从而绘制图7-33所示的一个圆作为“变电站、配电所，规划的”图形符号。

978-7-111-52170-9-Chapter07-111.jpg绘制“变电站、配电所，运行的或未规定的”图形符号，如图7-34所示。使用的绘图工具为“圆心、半径”按钮978-7-111-52170-9-Chapter07-112.jpg和“图案填充”按钮978-7-111-52170-9-Chapter07-113.jpg。

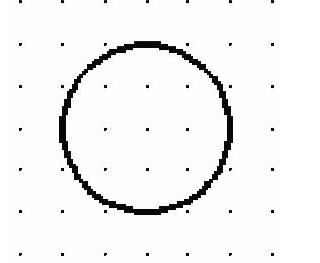

图7-33 “变电站、配电所，规划的”图形符号


图7-34 “变电站、配电所，运行的或未规定的”图形符号

978-7-111-52170-9-Chapter07-116.jpg绘制“热电站，规划的”图形符号。单击“矩形”按钮978-7-111-52170-9-Chapter07-117.jpg，绘制一个规格为“4个栅格间距×4个栅格间距”的正方形；接着单击“直线”按钮978-7-111-52170-9-Chapter07-118.jpg，绘制一条直线段，完成的该图形符号如图7-35所示。

978-7-111-52170-9-Chapter07-119.jpg绘制“热电站，运行的或未规定的”图形符号，如图7-36所示。使用的绘图工具为“矩形”按钮978-7-111-52170-9-Chapter07-120.jpg、“直线”按钮978-7-111-52170-9-Chapter07-121.jpg和“图案填充”按钮978-7-111-52170-9-Chapter07-122.jpg。


图7-35 “热电站，规划的”图形符号

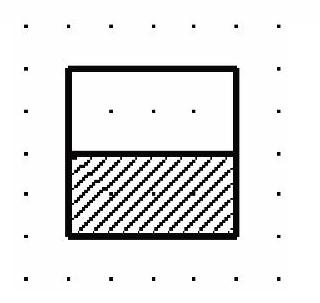

图7-36 “热电站，运行的或未规定的”图形符号

978-7-111-52170-9-Chapter07-125.jpg绘制“核电站，规划的”图形符号，如图7-37所示。使用的绘图工具为“矩形”按钮978-7-111-52170-9-Chapter07-126.jpg和“圆心、半径”按钮978-7-111-52170-9-Chapter07-127.jpg。

978-7-111-52170-9-Chapter07-128.jpg绘制“核电站，运行的或未规划的”图形符号，如图7-38所示。使用的绘图工具为“矩形”按钮978-7-111-52170-9-Chapter07-129.jpg、“圆心、半径”按钮978-7-111-52170-9-Chapter07-130.jpg和“图案填充”按钮978-7-111-52170-9-Chapter07-131.jpg。

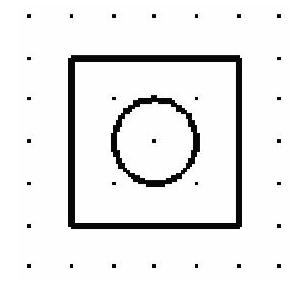

图7-37 “核电站，规划的”图形符号

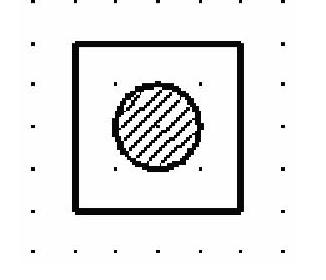

图7-38 “核电站，运行的或未规定的”图形符号
