环状耦合器图形符号及其应用
【摘要】：下面介绍该图形符号的绘制方法和步骤。图7-22 环状耦合器图形符号图7-22 环状耦合器图形符号图7-23 绘制多段线图7-23 绘制多段线单击“圆环”按钮，根据命令行提示进行以下操作。命令：_donut指定圆环的内径<0.5000>：0↙指定圆环的外径<1.0000>：2↙指定圆环的中心点或<退出>：//选择多段线圆弧的右端点指定圆环的中心点或<退出>：↙

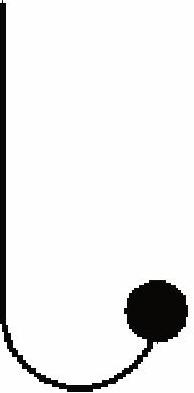

环状耦合器图形符号（S01209）如图7-22所示，它主要用于电路图。下面介绍该图形符号的绘制方法和步骤。
命令：_pline
指定起点： //在预定绘图区域指定一点
当前线宽为0.0000
指定下一个点或[圆弧（A）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：@10<-90↙
指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：A↙
指定圆弧的端点（按住<Ctrl>键以切换方向）或[角度（A）/圆心（CE）/闭合（CL）/方向（D）/半宽（H）/直线（L）/半径（R）/第二个点（S）/放弃（U）/宽度（W）]：@5<0↙
指定圆弧的端点（按住<Ctrl>键以切换方向）或[角度（A）/圆心（CE）/闭合（CL）/方向（D）/半宽（H）/直线（L）/半径（R）/第二个点（S）/放弃（U）/宽度（W）]：↙
绘制的多段线如图7-23所示。
图7-22 环状耦合器图形符号
图7-23 绘制多段线
单击“圆环”按钮
，根据命令行提示进行以下操作。
命令：_donut
指定圆环的内径<0.5000>：0↙
指定圆环的外径<1.0000>：2↙
指定圆环的中心点或<退出>：//选择多段线圆弧的右端点（开放端点）
指定圆环的中心点或<退出>：↙
