电话机图形符号：如何使用？

2023-06-20 理论教育 版权反馈
【摘要】：表示电话机的图形符号有若干个，其中一般符号如图7-4所示，在一般符号的基础上还可以创建带电池的电话机图形符号、公共电话机图形符号、付费式电话机图形符号、带扬声器的电话机图形符号和多线电话机图形符号等，如图7-5所示。图7-5 其他电话机图形符号下面介绍绘制电话机一般符号的方法和步骤。图7-9 移动结果图7-9 移动结果图7-10 修剪结果图7-10 修剪结果

表示电话机的图形符号有若干个，其中一般符号（S01017）如图7-4所示，在一般符号的基础上还可以创建带电池的电话机图形符号（S01018）、公共电话机图形符号（S01019）、付费式电话机图形符号（S01023）、带扬声器的电话机图形符号（S01025）和多线电话机图形符号（S01028）等，如图7-5所示。


图7-4 电话机一般符号

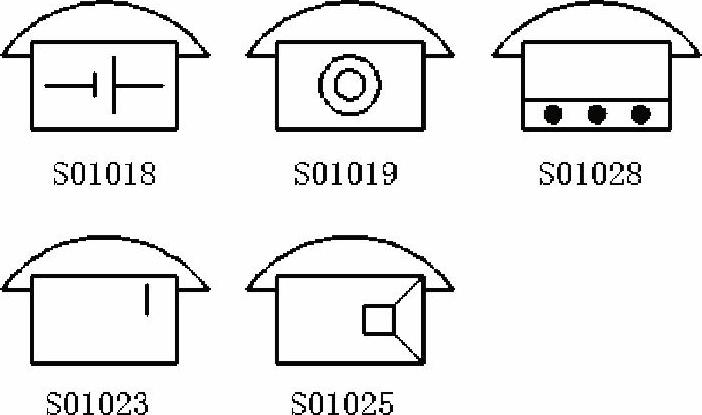

图7-5 其他电话机图形符号

下面介绍绘制电话机一般符号的方法和步骤。

978-7-111-52170-9-Chapter07-15.jpg单击“矩形”按钮978-7-111-52170-9-Chapter07-16.jpg，在绘图区域中任意指定一个角点，接着输入“@15，9”来指定另一个角点，从而绘制一个矩形。

978-7-111-52170-9-Chapter07-17.jpg单击“圆心、半径”按钮978-7-111-52170-9-Chapter07-18.jpg，选择图7-6所示的中点作为圆心位置，输入半径为“13”，从而完成一个圆的绘制，效果如图7-7所示。

978-7-111-52170-9-Chapter07-19.jpg单击“直线”按钮978-7-111-52170-9-Chapter07-20.jpg，绘制直线段AB，如图7-8所示。


图7-6 指定圆心位置


图7-7 绘制一个圆


图7-8 绘制直线段AB

978-7-111-52170-9-Chapter07-24.jpg单击“移动”按钮978-7-111-52170-9-Chapter07-25.jpg，选择直线段AB，按<Enter>键完成对象选择操作，选择端点A作为移动基点，在“指定第二个点或<使用第一个点作为位移>：”提示下输入“@7.5<90”并按<Enter>键，移动结果如图7-9所示。

978-7-111-52170-9-Chapter07-26.jpg单击“修剪”按钮978-7-111-52170-9-Chapter07-27.jpg，对图形进行修剪，修剪结果如图7-10所示。


图7-9 移动结果


图7-10 修剪结果
