绘制开关符号与触点图形符号优化指南
【摘要】：开关一般符号由直线组成，其编号为S00227。开关一般符号也称动合（常开）触点一般符号。命令：_line指定第一个点：30，10↙指定下一点或[放弃]：@5<90↙指定下一点或[放弃]：↙图6-65 绘制连续直线段图6-65 绘制连续直线段图6-66 完成的开关一般符号动断（常闭）触点图形符号的绘制也类似，步骤如下。图6-67 绘制连续直线段图6-67 绘制连续直线段图6-68 动断（常闭）触点图形符号图6-68 动断（常闭）触点图形符号
在电路图、接线图、功能图和框图中会经常用到开关一般符号和其扩展的图形符号。开关一般符号由直线组成，其编号为S00227。开关一般符号也称动合（常开）触点一般符号。
可以按照以下的方法步骤绘制开关一般符号。
在“快速访问”工具栏中单击“新建”按钮
，弹出“选择样板”对话框，从本书配套光盘素材中选择“图形样板”|“ZJDQ_标准样板.dwt”文件，单击“打开”按钮。
使用“草图与注释”工作空间，接着打开功能区“默认”选项卡的“图层”面板，从“图层”下拉列表框中选择“粗实线”层作为当前图层。
单击“直线”按钮
，根据命令行提示进行以下操作。
命令：_line
指定第一个点：30，0↙
指定下一点或[放弃（U）]：@5<90↙
指定下一点或[放弃（U）]：@6.5<120↙
指定下一点或[闭合（C）/放弃（U）]：↙
绘制的连续直线段如图6-65所示。
单击“直线”按钮
，根据命令行提示进行以下操作，完成图6-66所示的开关一般符号。
命令：_line
指定第一个点：30，10↙
指定下一点或[放弃（U）]：@5<90↙
指定下一点或[放弃（U）]：↙
图6-65 绘制连续直线段

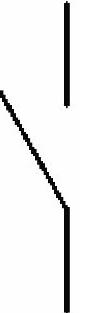

图6-66 完成的开关一般符号
动断（常闭）触点图形符号（S00229）的绘制也类似，步骤如下。
单击“直线”按钮
，根据命令行提示进行以下操作。
命令：_line
指定第一个点：50，0↙
指定下一点或[放弃（U）]：@5<90↙
指定下一点或[放弃（U）]：@6.5<60↙
指定下一点或[闭合（C）/放弃（U）]：↙
绘制的连续直线段如图6-67所示。
单击“直线”按钮
，根据命令行提示进行以下操作。
命令：_line
指定第一个点：50，15↙
指定下一点或[放弃（U）]：@5<-90↙
指定下一点或[放弃（U）]：@3.5<0↙
指定下一点或[闭合（C）/放弃（U）]：↙
完成的动断（常闭）触点图形符号如图6-68所示。
图6-67 绘制连续直线段

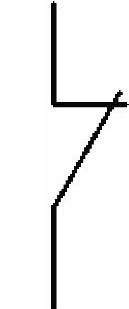

图6-68 动断（常闭）触点图形符号
-
