如何绘制磁耦合器件的符号图形？

2023-06-20 理论教育 版权反馈
【摘要】：磁耦合器件图形符号相对较为复杂，它是由半圆、线和矩形组成的，其绘制过程如下。然后“拉长”按钮，将它们分别反向拉长1.4，如图6-62所示。单击“移动”按钮，通过多次移动选定图形对象来获得图6-64所示的磁耦合器件图形符号。

磁耦合器件图形符号（S00690）相对较为复杂，它是由半圆、线和矩形组成的，其绘制过程如下。

978-7-111-52170-9-Chapter06-198.jpg绘制矩形。单击“矩形”按钮978-7-111-52170-9-Chapter06-199.jpg，任意指定一个角点，接着输入“@16，12”指定另一个角点来完成绘制一个矩形，如图6-57所示。

978-7-111-52170-9-Chapter06-200.jpg使用圆工具、矩形阵列工具和直线工具绘制图6-58所示的部分图形，其中圆的半径均为1，水平直线段的长度为5。

978-7-111-52170-9-Chapter06-201.jpg单击“修剪”按钮978-7-111-52170-9-Chapter06-202.jpg，将图形修剪成图6-59所示的效果。

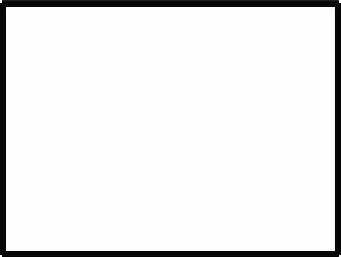

图6-57 绘制矩形


图6-58 绘制部分图形


图6-59 修剪效果

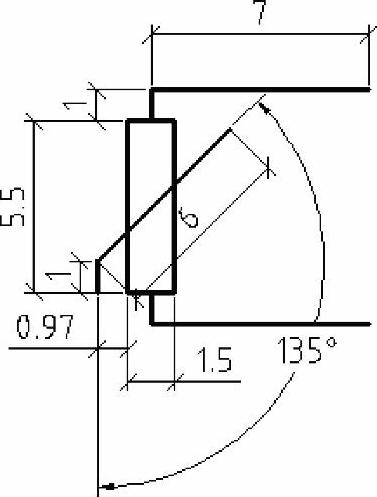

978-7-111-52170-9-Chapter06-206.jpg使用矩形工具和直线工具绘制图6-60所示的以粗实线表示的图线，图中给出了一些参考尺寸。

978-7-111-52170-9-Chapter06-207.jpg使用直线工具，并结合对象捕捉和对象捕捉追踪等功能绘制图6-61所示的两段短直线段，它们长度均为1.4。然后“拉长”按钮978-7-111-52170-9-Chapter06-208.jpg，将它们分别反向拉长1.4，如图6-62所示。


图6-60 绘制相关图线


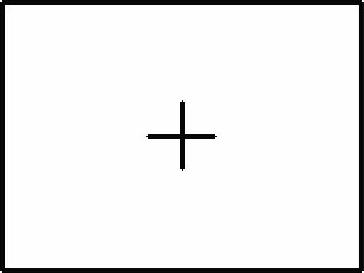

图6-61 在大矩形内绘制线段


图6-62 拉长图形

978-7-111-52170-9-Chapter06-212.jpg单击“旋转”按钮978-7-111-52170-9-Chapter06-213.jpg，选择大矩形内的十字图形，指定其交点为旋转基点，旋转角度为45°，旋转结果如图6-63所示。

978-7-111-52170-9-Chapter06-214.jpg单击“移动”按钮978-7-111-52170-9-Chapter06-215.jpg，通过多次移动选定图形对象来获得图6-64所示的磁耦合器件图形符号。


图6-63 旋转选定图形

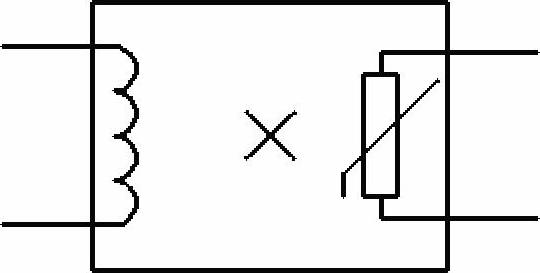

图6-64 完成的磁耦合器件图形符号
