绘制半导体二极管一般符号的方法和注意事项
【摘要】：半导体二极管在电路图中较为常见，它主要由等边三角形和直线组成。使用直线工具绘制等边三角形。图6-46 绘制等边三角形图6-47 确定直线起点图6-47 确定直线起点图6-48 绘制一条水平直线段图6-48 绘制一条水平直线段绘制一条竖直的线段。图6-49 绘制一条竖直线段图6-49 绘制一条竖直线段图6-50 选择要修改的对象图6-50 选择要修改的对象图6-51 半导体二极管一般符号图6-51 半导体二极管一般符号
半导体二极管（S00641）在电路图中较为常见，它主要由等边三角形和直线组成。可以按照以下的方法步骤来绘制半导体二极管一般符号。
使用直线工具绘制等边三角形。单击“直线”按钮
，根据命令行提示进行以下操作来绘制图6-46所示的等边三角形。
命令：_line
指定第一个点：50，50↙
指定下一点或[放弃（U）]：@4，0↙
指定下一点或[放弃（U）]：@4<-120↙
指定下一点或[闭合（C）/放弃（U）]：C↙
继续绘制一条水平直线段。单击“直线”按钮
，通过使用对象捕捉和对象捕捉追踪确定图6-47所示的两条追踪线的交点作为新直线段的起点，接着输入下一点的相对坐标为“@4，0”以绘制图6-48所示的一条水平直线段。
图6-46 绘制等边三角形

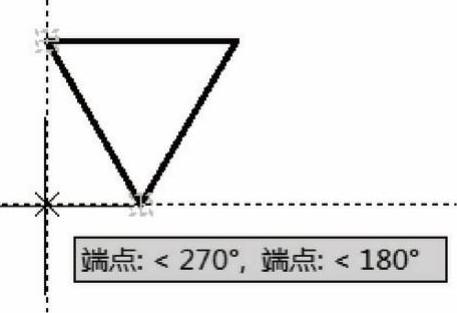

图6-47 确定直线起点
图6-48 绘制一条水平直线段
绘制一条竖直的线段。单击“直线”按钮
，根据命令行提示进行以下操作。
命令：_line
指定第一个点： //选择等边三角形的下顶点
指定下一点或[放弃（U）]：@6<90↙
指定下一点或[放弃（U）]：↙
绘制好该竖直线段的图形如图6-49所示。
拉长线段。在功能区“默认”选项卡的“修改”面板中单击“拉长”按钮
，根据命令行提示进行以下操作。
命令：_lengthen
选择要测量的对象或[增量（DE）/百分比（P）/总计（T）/动态（DY）]<总计（T）>：DE↙
输入长度增量或[角度（A）]<0.0000>：2↙
选择要修改的对象或[放弃（U）]： //在图6-50所示的大概位置处单击竖直线段
选择要修改的对象或[放弃（U）]：↙
完成的半导体二极管一般符号如图6-51所示。
图6-49 绘制一条竖直线段
图6-50 选择要修改的对象

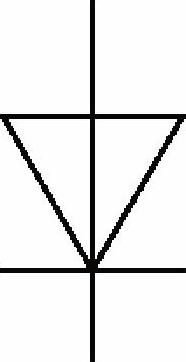

图6-51 半导体二极管一般符号
