电感器是能够把电能转化为磁能储存起来的元件,具有一定的电感,能阻止电流的变化。电感器的结构类似于变压器,但只有一个绕组。
下面介绍如何绘制带磁心的电感器的图形符号(S00585)。
在功能区“默认”选项卡的“绘图”面板中单击“圆心、半径”按钮,指定圆心位置,并指定半径为“1.5”,从而绘制一个小圆。
在功能区“默认”选项卡的“修改”面板中单击“矩形阵列”按钮,选择小圆作为要阵列的对象,按<Enter>键结束对象选择。在功能区“阵列创建”上下文选项卡中将行数和级别数均设置为“1”,将列数设置为“4”,并将“介于”的列间距值设置为“3”,单击“关联”按钮以取消选中该按钮(即取消关联性),再单击“关闭阵列”按钮,阵列结果如图6-38所示。
在功能区“默认”选项卡的“绘图”面板中单击“直线”按钮,绘制图6-39所示的3条直线段,其中两条竖直直线段的长度均为2.5。
在功能区“默认”选项卡的“修改”面板中单击“修剪”按钮,将图形修剪成图6-40所示的效果。
图6-38 阵列结果

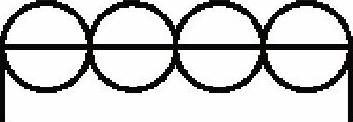

图6-39 绘制3条直线段

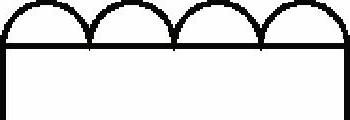

图6-40 修剪图形
移动直线。在功能区“默认”选项卡的“修改”面板中单击“移动”按钮,根据命令行提示进行以下操作。
命令:_move
选择对象:找到1个 //选择图6-41所示的水平直线段
选择对象:↙
指定基点或[位移(D)]<位移>: //选择水平直线段的左端点作为移动基点
指定第二个点或<使用第一个点作为位移>:@2.5<90↙
移动选定直线段的结果如图6-42所示,从而完成整个带磁心的电感器的图形符号。

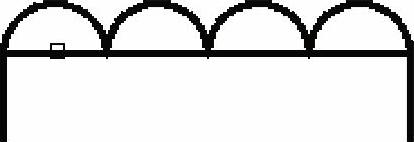

图6-41 选择要移动的对象

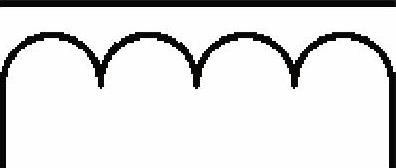

图6-42 移动直线段的结果
