“三相电路”图形符号主要包括字符和直线，其符号编码为S00005，主要应用于电路图、接线图和功能图中。下面介绍如何绘制该图形符号。

978-7-111-52170-9-Chapter06-59.jpg在“快速访问”工具栏中单击“新建”按钮978-7-111-52170-9-Chapter06-60.jpg，弹出“选择样板”对话框，从本书配套光盘素材中选择“图形样板”|“ZJDQ_标准样板.dwt”文件，单击“打开”按钮。

978-7-111-52170-9-Chapter06-61.jpg使用“草图与注释”工作空间，接着打开功能区“默认”选项卡的“图层”面板，从“图层”下拉列表框中选择“粗实线”层作为当前图层。

978-7-111-52170-9-Chapter06-62.jpg绘制一条直线。单击“绘图”面板中的“直线”按钮978-7-111-52170-9-Chapter06-63.jpg，在图形窗口中指定直线段的起点，接着输入第2点的相对坐标值为“@36<0”，从而绘制一条直线段。

978-7-111-52170-9-Chapter06-64.jpg创建矩形阵列。在功能区“默认”选项卡的“修改”面板中单击“矩形阵列”按钮978-7-111-52170-9-Chapter06-65.jpg，选择刚绘制的直线段并按<Enter>键，接着在功能区出现的“阵列创建”上下文选项卡中将列数和级别（层）数均设置为“1”，行数为“4”，介于的行间距值为“3”，确保选中“关联”按钮978-7-111-52170-9-Chapter06-66.jpg，如图6-18所示，单击“关闭阵列”按钮978-7-111-52170-9-Chapter06-67.jpg。


图6-18 设置矩形阵列参数

978-7-111-52170-9-Chapter06-69.jpg绘制一处字符组。通过“图层”面板将“注释”层设为当前图层，接着在“注释”面板中单击“多行文字”按钮978-7-111-52170-9-Chapter06-70.jpg，在绘图区域指定对角点1和对角点2，如图6-19所示，然后确保文字样式为“电气文字3.5”，在输入框中输入“3×120mm²+1×50mm²”，并在功能区“文字编辑器”上下文选项卡的“段落”面板中单击“对正”按钮978-7-111-52170-9-Chapter06-71.jpg，选择“正中MC”选项，单击“关闭文字编辑器”按钮978-7-111-52170-9-Chapter06-72.jpg，完成绘制的一处字符组如图6-20所示。

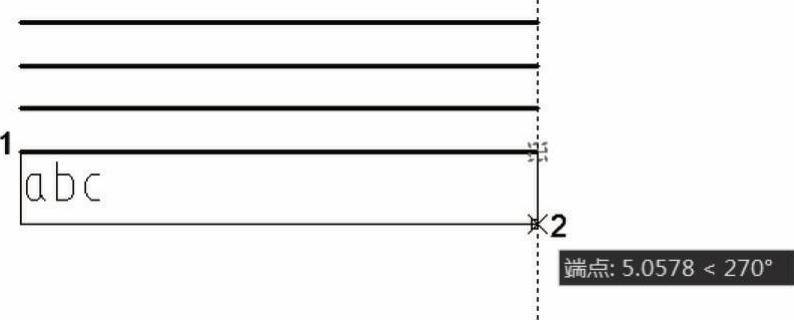

图6-19 指定两个对角点

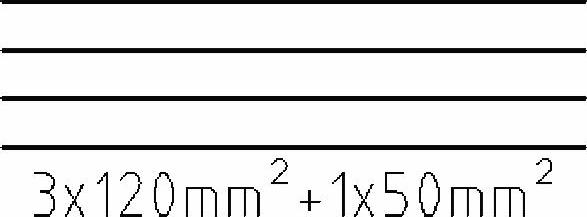

图6-20 绘制一处字符组

操作技巧：要输入平方字符，则可在“文字编辑器”上下文选项卡的“插入”面板中单击“符号”按钮978-7-111-52170-9-Chapter06-75.jpg，接着从打开的符号下拉菜单中选择“平方”选项。

978-7-111-52170-9-Chapter06-76.jpg绘制一处字符组。使用和上步骤一样的方法绘制另外一处字符组，完成结果如图6-21所示。

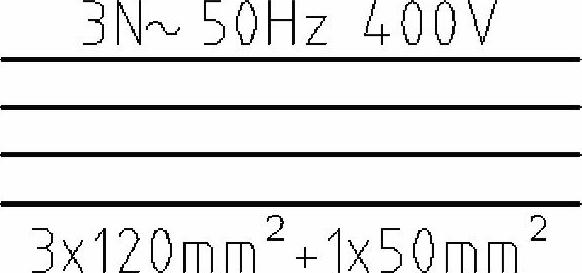

图6-21 绘制另外一处字符组
