如何绘制保护等电位联结符号

2023-06-20 理论教育 版权反馈
【摘要】：本节介绍保护等电位联结符号的绘制方法。在功能区“默认”选项卡的“绘图”面板中单击“多边形”按钮，根据命令行提示进行以下操作，以绘制图6-15所示的等边三角形。命令：_line指定第一个点： //选择图6-17所示的三角形一条边的中点A指定下一点或[放弃]：@3.5<90↙指定下一点或[放弃]：↙完成绘制的图形符号如图6-17所示。图6-15 绘制等边三角形图6-15 绘制等边三角形图6-16 旋转图形图6-16 旋转图形图6-17 完成绘制的图形符号图6-17 完成绘制的图形符号

本节介绍保护等电位联结符号（S00204）的绘制方法。

978-7-111-52170-9-Chapter06-50.jpg在功能区“默认”选项卡的“绘图”面板中单击“多边形”按钮978-7-111-52170-9-Chapter06-51.jpg，根据命令行提示进行以下操作，以绘制图6-15所示的等边三角形。

命令：_polygon 输入侧面数<4>：3↙

指定正多边形的中心点或[边（E）]： //任意指定一点作为等边三角形的中心点

输入选项[内接于圆（I）/外切于圆（C）]<I>：I↙

指定圆的半径：3↙

978-7-111-52170-9-Chapter06-52.jpg旋转三角形。在功能区“默认”选项卡的“修改”面板中单击“旋转”按钮978-7-111-52170-9-Chapter06-53.jpg，根据命令行提示进行以下操作。

命令：_rotate

UCS 当前的正角方向：ANGDIR=逆时针ANGBASE=0

选择对象：找到1个 //选择三角形

选择对象：↙

指定基点：//选择三角形的水平边的中点

指定旋转角度，或[复制（C）/参照（R）]<0>：180↙

旋转结果如图6-16所示。

978-7-111-52170-9-Chapter06-54.jpg绘制一条直线段。在功能区“默认”选项卡的“绘图”面板中单击“直线”按钮978-7-111-52170-9-Chapter06-55.jpg，根据命令行提示进行以下操作。

命令：_line

指定第一个点： //选择图6-17所示的三角形一条边的中点A

指定下一点或[放弃（U）]：@3.5<90↙

指定下一点或[放弃（U）]：↙

完成绘制的图形符号如图6-17所示。

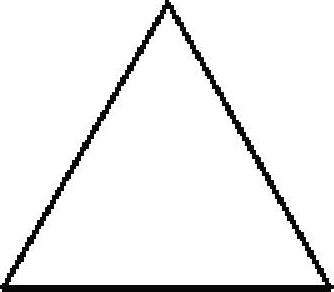

图6-15 绘制等边三角形


图6-16 旋转图形

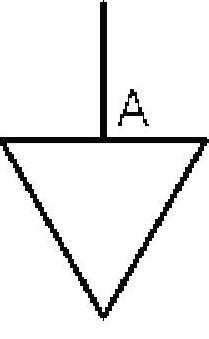

图6-17 完成绘制的图形符号
