如何绘制图框，方便复制和微缩摄影？

2023-06-20 理论教育 版权反馈
【摘要】：图5-27 指定当前图层图5-27 指定当前图层在功能区“默认”选项卡的“绘图”面板中单击“直线”按钮。绘制方法是单击“直线”按钮，在相应中点处开始绘制对中符号线，然后将其线宽更改为0.5或更大，在本例中，将对中符号线的线宽更改为0.5，绘制结果如图5-32所示。为复制或微缩摄影时便于定位，可在各边长的中点处用特定粗实线分别画出对中符号，其长度是从纸边开始直至伸入图框内约5mm。

A3图框的外框尺寸为279×420（宽×长），内图框线应该采用粗实线绘制，外框的图边采用细实线绘制。图幅中还具有对中符号和方向符号。图框具体的绘制步骤如下。

978-7-111-52170-9-Chapter05-80.jpg在状态栏中单击“正交模式”按钮978-7-111-52170-9-Chapter05-81.jpg以启用正交模式。也可以直接按<F8>键快速启用正交模式，注意在这里不启用动态输入模式。

978-7-111-52170-9-Chapter05-82.jpg切换到“草图与注释”工作空间，在功能区“默认”选项卡的“图层”面板中，从“图层控制”下拉列表框中选择“细实线”层，如图5-27所示。


图5-27 指定当前图层

978-7-111-52170-9-Chapter05-84.jpg在功能区“默认”选项卡的“绘图”面板中单击“直线”按钮978-7-111-52170-9-Chapter05-85.jpg。

978-7-111-52170-9-Chapter05-86.jpg根据命令行提示执行以下操作。

命令：_line

指定第一个点：0，0，0↙

指定下一点或[放弃（U）]：@420<0↙

指定下一点或[放弃（U）]：@297<90↙

指定下一点或[闭合（C）/放弃（U）]：@420<180↙

指定下一点或[闭合（C）/放弃（U）]：C↙

完成的图框外框如图5-28所示。

978-7-111-52170-9-Chapter05-87.jpg在功能区“默认”选项卡的“修改”面板中单击“偏移”按钮978-7-111-52170-9-Chapter05-88.jpg。

978-7-111-52170-9-Chapter05-89.jpg根据命令行提示执行如下操作。

命令：_offset

当前设置：删除源=否 图层=源OFFSETGAPTYPE=0

指定偏移距离或[通过（T）/删除（E）/图层（L）]<通过>：10↙ //指定要偏移的距离为10

选择要偏移的对象，或[退出（E）/放弃（U）]<退出>： //使用鼠标单击外框右边线

指定要偏移的那一侧上的点，或[退出（E）/多个（M）/放弃（U）]<退出>： //在框内单击

选择要偏移的对象，或[退出（E）/放弃（U）]<退出>： //使用鼠标单击外框上边线

指定要偏移的那一侧上的点，或[退出（E）/多个（M）/放弃（U）]<退出>： //在框内单击

选择要偏移的对象，或[退出（E）/放弃（U）]<退出>： //使用鼠标单击外框下边线

指定要偏移的那一侧上的点，或[退出（E）/多个（M）/放弃（U）]<退出>： //在框内单击

选择要偏移的对象，或[退出（E）/放弃（U）]<退出>： //使用鼠标单击外框左边线

指定要偏移的那一侧上的点，或[退出（E）/多个（M）/放弃（U）]<退出>： //在框内单击

选择要偏移的对象，或[退出（E）/放弃（U）]<退出>：↙

此时，偏移结果如图5-29所示。


图5-28 完成图框的外框

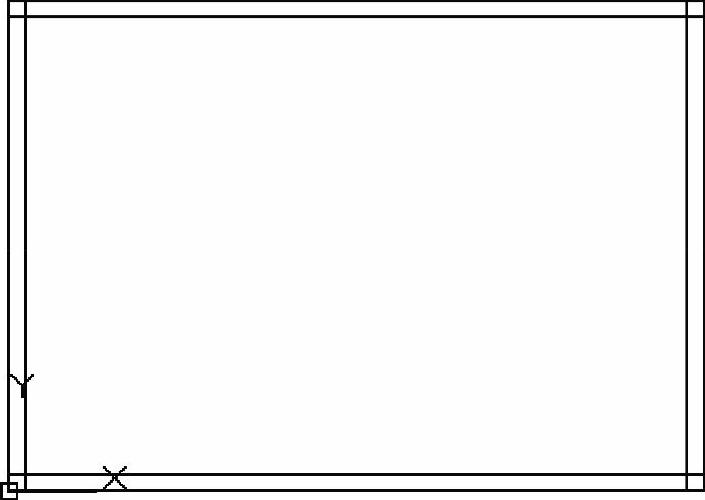

图5-29 偏移结果

978-7-111-52170-9-Chapter05-92.jpg在功能区“默认”选项卡的“修改”面板中单击“修剪”按钮978-7-111-52170-9-Chapter05-93.jpg，按<Enter>键或者在绘图区域的空白区域处单击鼠标右键，然后在图形中分别单击不需要的直线段，得到的修剪结果如图5-30所示。

978-7-111-52170-9-Chapter05-94.jpg选择里面的4条图框线，接着打开功能区“默认”选项卡的“图层”面板，从“图层控制”下拉列表框中选择“粗实线”层，此时效果如图5-31所示。可以在状态栏中单击“线宽”按钮978-7-111-52170-9-Chapter05-95.jpg以打开线宽模式，这样可以在图形窗口中观察各图线的线宽显示效果。


图5-30 修剪结果


图5-31 选择图框线将其层改为“粗实线”层时

978-7-111-52170-9-Chapter05-98.jpg为复制或微缩摄影时便于定位，可在各边长的中点处用特定粗实线（线宽不小于0.5）分别画出对中符号，其长度是从纸边开始直至伸入图框内约5mm。绘制方法是单击“直线”按钮978-7-111-52170-9-Chapter05-99.jpg，在相应中点处开始绘制对中符号线，然后将其线宽更改为0.5或更大，在本例中，将对中符号线的线宽更改为0.5，绘制结果如图5-32所示。

978-7-111-52170-9-Chapter05-100.jpg为明确看图方向，可以在所需的对中符号处绘制方向符号，方向符号是用细实线绘制的等边三角形，如图5-33所示。在绘制方向符号的过程中，可以灵活使用“偏移”“直线”和“修剪”等功能。

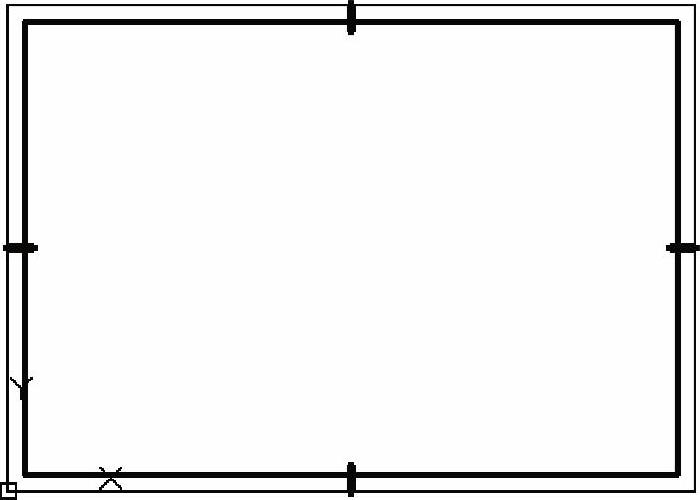

图5-32 绘制对中符号


图5-33 绘制方向符号
