建立标注样式的操作步骤如下。

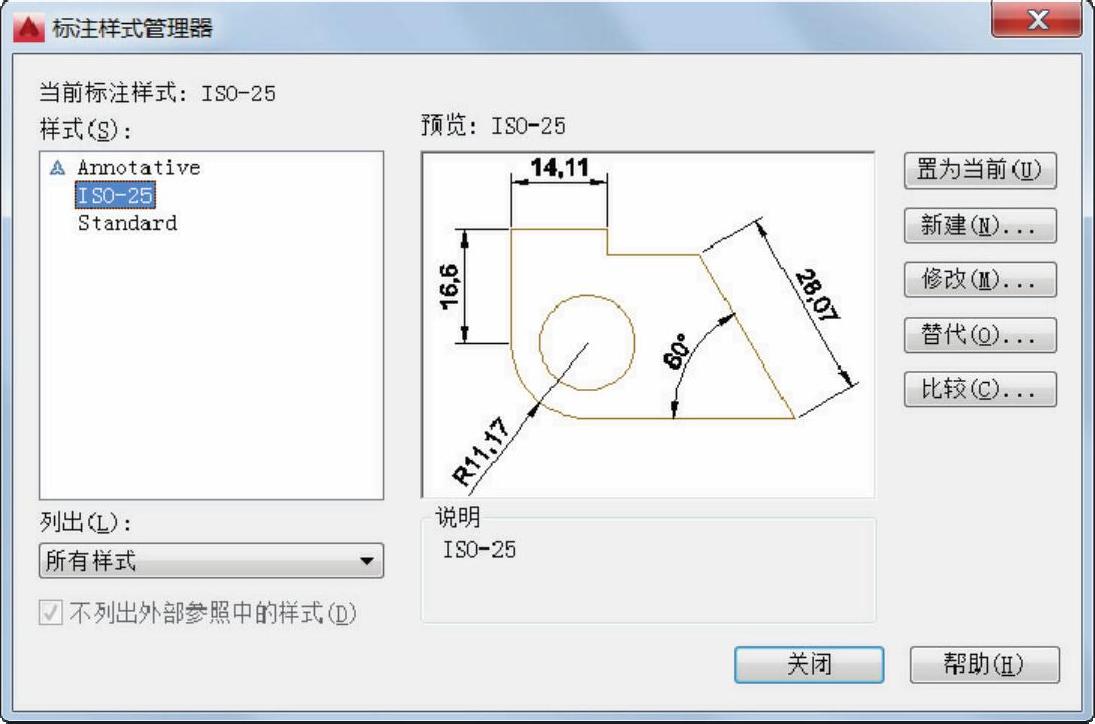

在命令行的“输入命令”提示下输入“DIMSTYLE”并按<Enter>键,或者在功能区的“默认”选项卡中打开“注释”溢出面板并单击“标注样式”按钮,打开图5-15所示的“标注样式管理器”对话框。
图5-15 “标注样式管理器”对话框
在“标注样式管理器”对话框中单击“新建”按钮,打开“创建新标注样式”对话框。
在“创建新标注样式”对话框中输入“新样式名”为“电气标注-3.5”,并可指定基础样式,如图5-16所示,单击“继续”按钮。

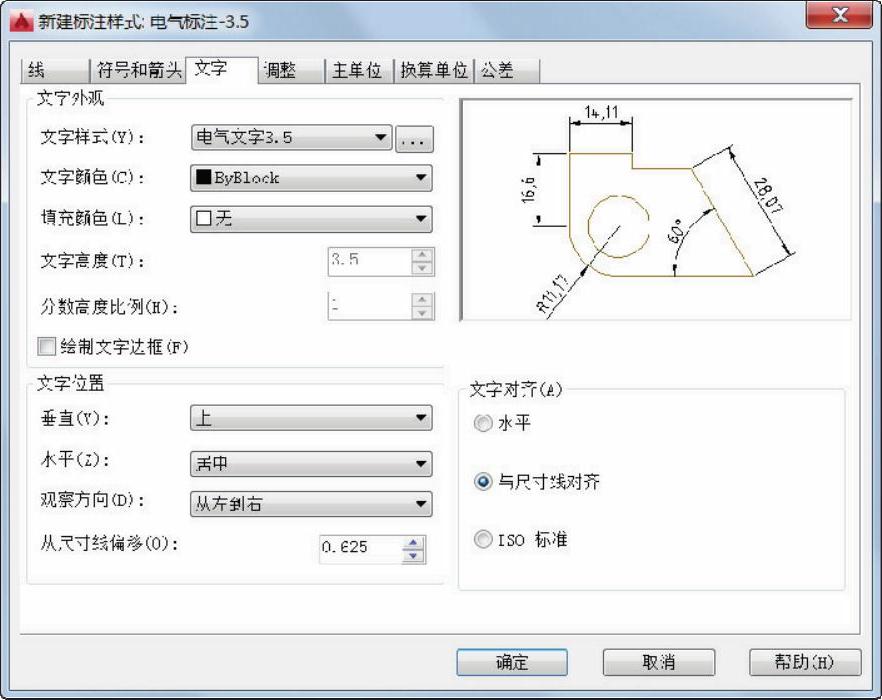

系统弹出“新建标注样式:电气标注-3.5”对话框。进入“文字”选项卡,在“文字外观”选项组的“文字样式”下拉列表框中选择“电气文字3.5”文字样式选项,“文字高度”默认为“3.5”,该选项卡的其余设置如图5-17所示。
图5-16 输入新样式名
图5-17 定制标注文字

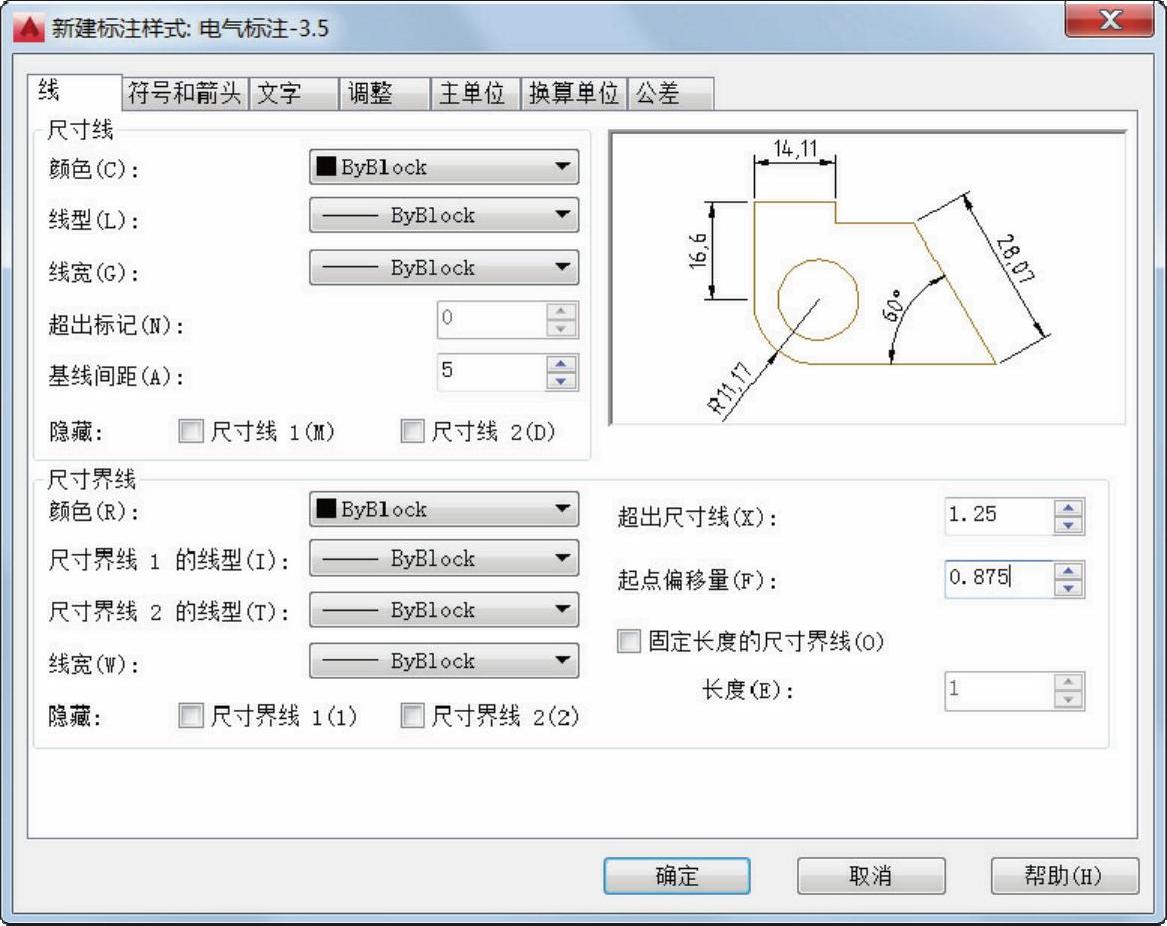

切换到“线”选项卡,在“尺寸线”选项组中设置“基线间距”为“5”;在“尺寸界线”选项组中设置“超出尺寸线”为“1.25”,“起点偏移量”为“0.875”,如图5-18所示。
图5-18 设置“线”选项卡中的选项及参数

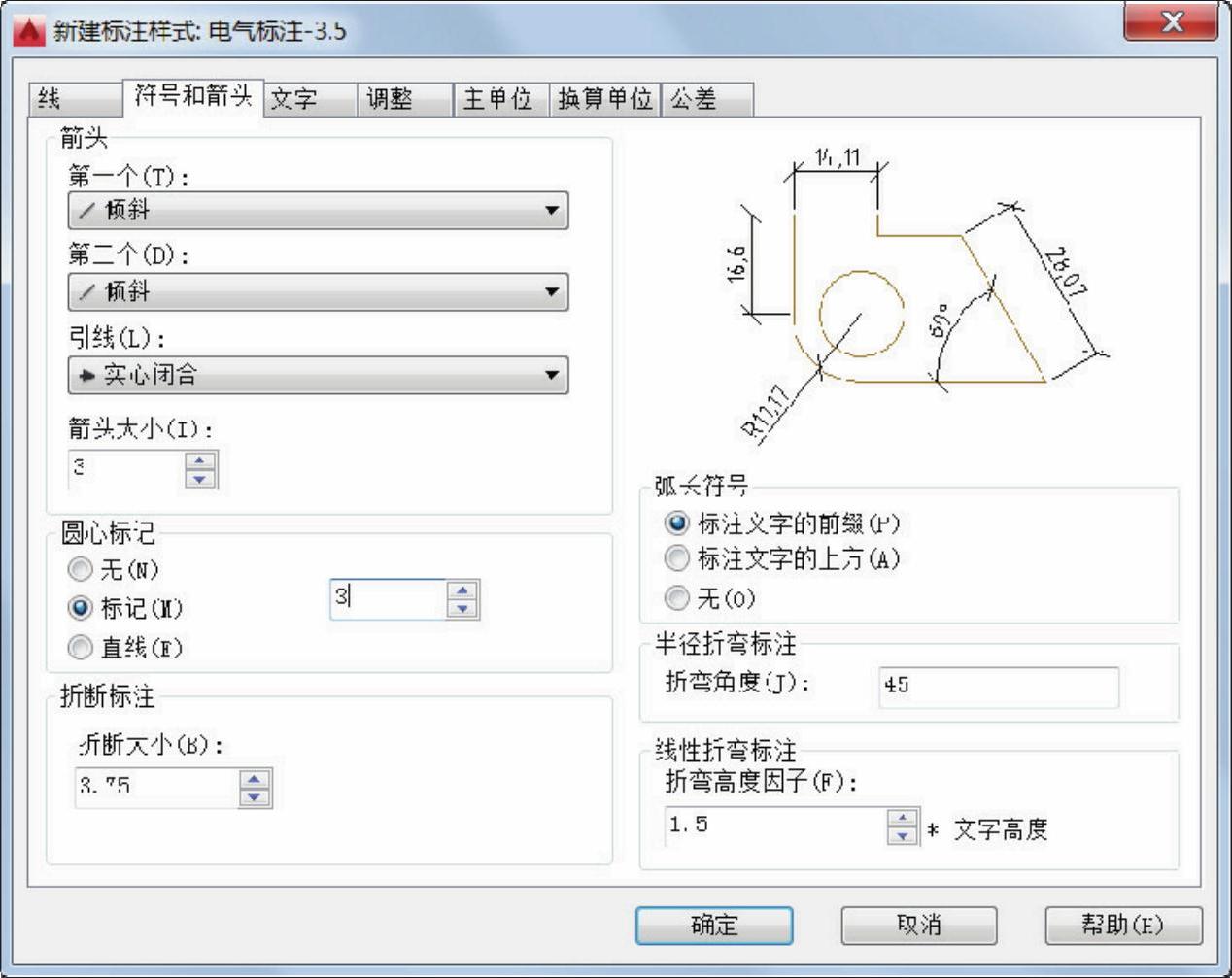

切换到“符号和箭头”选项卡,将“箭头”选项组的“第一个”和“第二个”样式均设置为“倾斜”,设置“箭头大小”为“3”,“圆心标记”为“3”,如图5-19所示。
说明:尺寸线的终端可以为箭头和斜线。线性尺寸线的终端允许采用斜线,当采用斜线时,尺寸线与尺寸界线必须垂直。本例中,线性尺寸线的终端统一采用斜线,而角度、半径和直径的尺寸线的终端采用箭头形式。
图5-19 设置标注符号和箭头

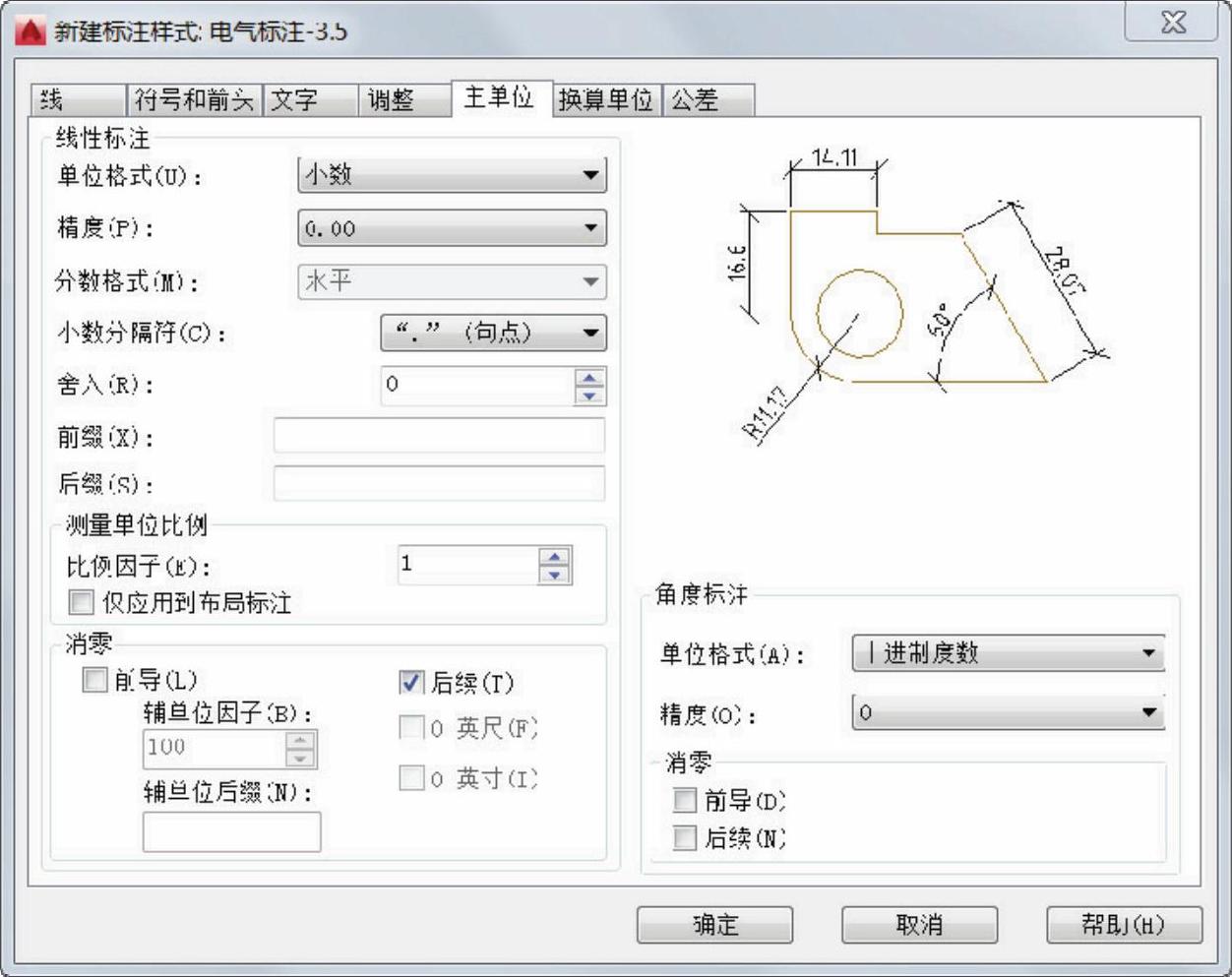

切换到“主单位”选项卡,设置如图5-20所示,注意“小数分隔符”为“‘.’(句点)”。
图5-20 “主单位”选项卡上的设置

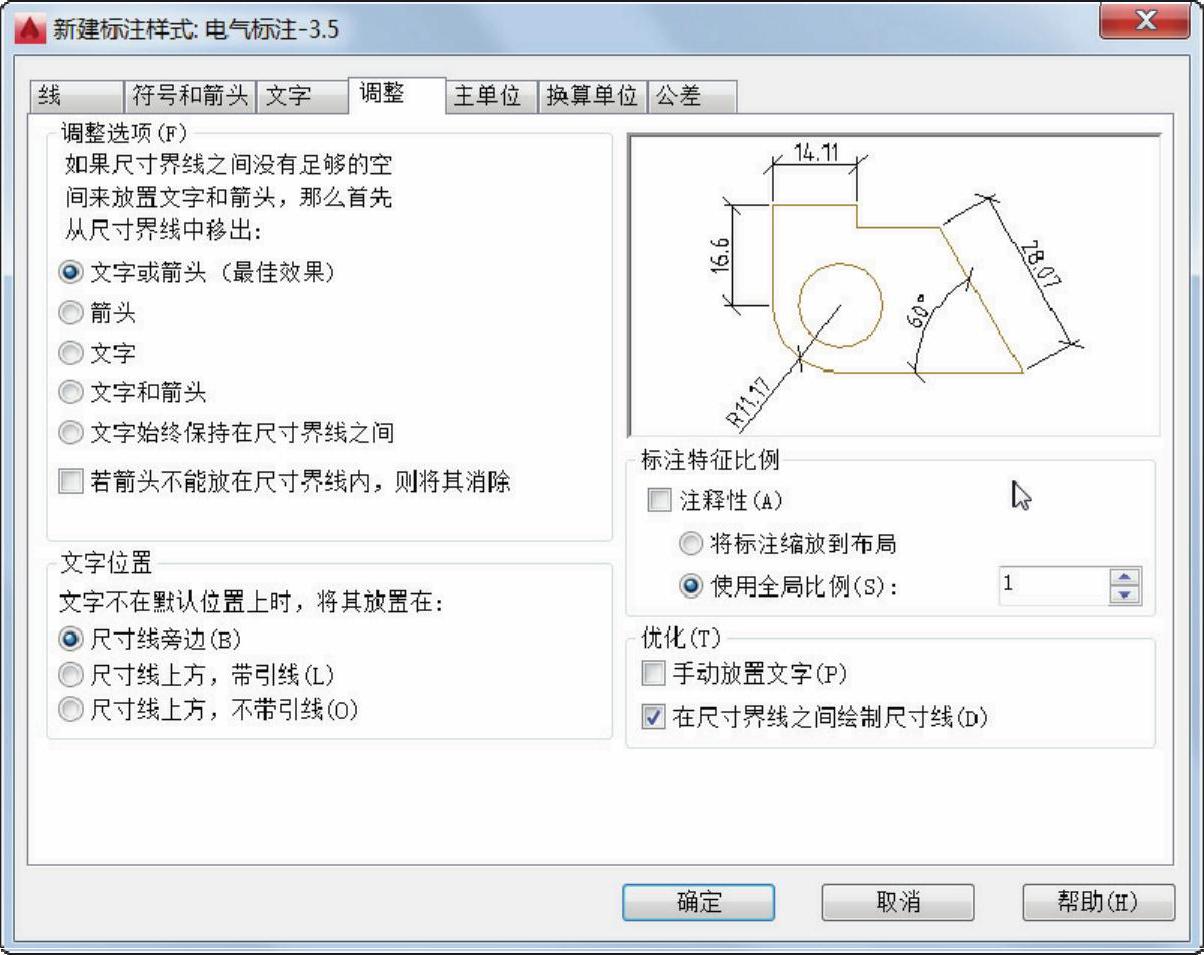

切换到“调整”选项卡,设置图5-21所示的内容。
图5-21 “调整”选项卡上的设置
其余选项卡的设置采用默认值,单击“确定”按钮,完成“电气标注-3.5”新标注样式的设置,返回到“标注样式管理器”对话框。
在“样式”列表中选择“电气标注-3.5”,单击“置为当前”按钮。

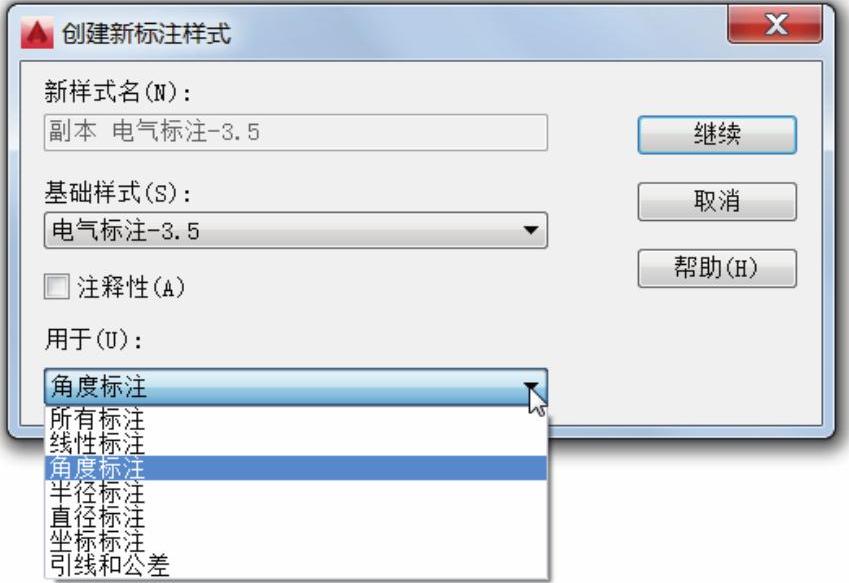

在“标注样式管理器”对话框中单击“新建”按钮,打开“创建新标注样式”对话框。从“用于”下拉列表框中选择“角度标注”选项,如图5-22所示,单击“继续”按钮。
图5-22 指定用于“角度标注”
弹出“新建标注样式:电气标注-3.5:角度”对话框。首先打开“符号和箭头”选项卡,从“箭头”选项组的“第一个”下拉列表框中选择“实心闭合”,而“第二个”下拉列表框默认为“实心闭合”;切换至“文字”选项卡,在“文字对齐”选项组中选择“水平”单选按钮,如图5-23所示,然后单击“确定”按钮。
图5-23 设置文字对齐为“水平”
在“标注样式管理器”对话框中单击“新建”按钮,弹出“创建新标注样式”对话框。从“基础样式”下拉列表框中选择“电气标注-3.5”,从“用于”下拉列表框中选择“半径标注”选项,如图5-24所示,单击“继续”按钮。
图5-24 设置基础样式及用于半径标注

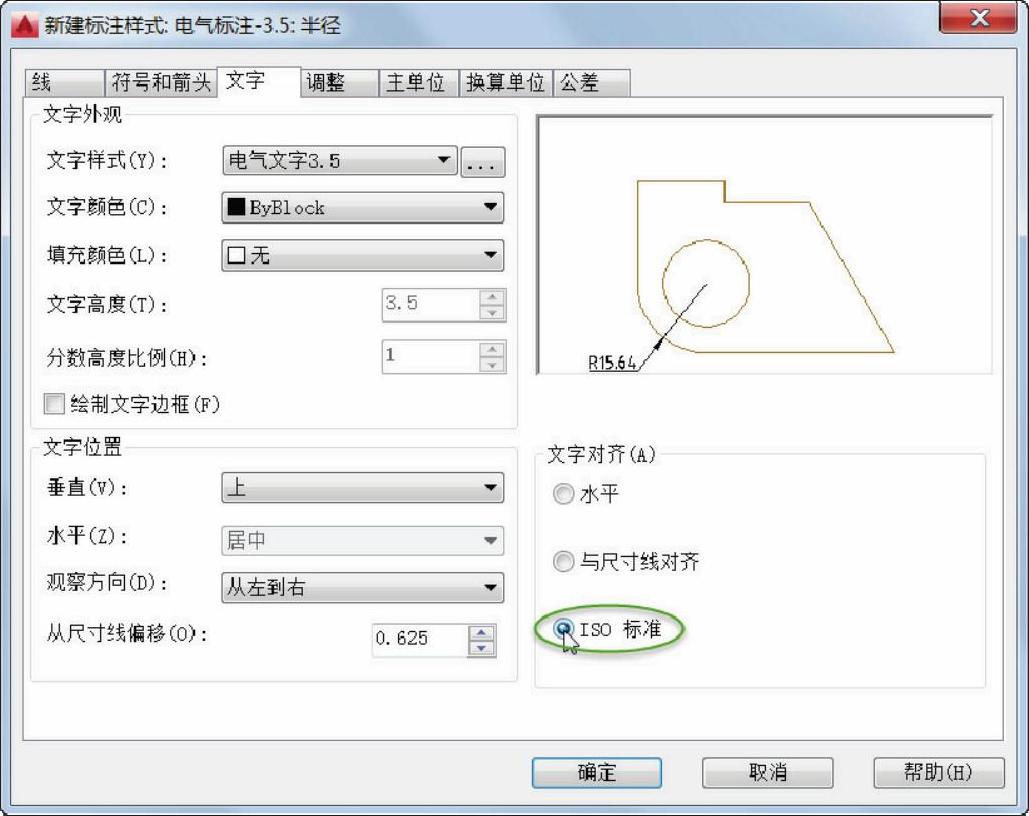

系统弹出“新建标注样式:电气标注-3.5:半径”对话框。首先切换至“符号和箭头”选项卡,从“箭头”选项组的“第二个”下拉列表框中选择“实心闭合”选项,然后切换至“文字”选项卡,在“文字对齐”选项组中选择“ISO标准”单选按钮,如图5-25所示,单击“确定”按钮。
在“标注样式管理器”对话框中单击“新建”按钮,打开“创建新标注样式”对话框。从“基础样式”下拉列表框中选择“电气标注-3.5”,从“用于”下拉列表框中选择“直径标注”选项,单击“继续”按钮。
图5-25 设置文字对齐方式
打开“新建标注样式:电气标注-3.5:直径”对话框,首先切换至“符号和箭头”选项卡,从“箭头”选项组的“第一个”下拉列表框中选择“实心闭合”选项,“第二个”下拉列表框中的选项也随之变为“实心闭合”,再切换至“文字”选项卡,在“文字对齐”选项组中选择“ISO标准”单选按钮,然后单击“确定”按钮。
此时,在“标注样式管理器”对话框的“样式”列表框中选择“电气标注-3.5”时可以预览该标注样式,如图5-26所示。单击“关闭”按钮,完成“电气标注-3.5”标注样式的设置并关闭“标注样式管理器”对话框。
图5-26 “标注样式管理器”对话框
创建的标注样式“电气标注-3.5”出现在“注释”面板的“标注样式”下拉列表框中。
