如何创建文字样式
【摘要】：建立文字样式的操作步骤如下。在命令行的“输入命令”提示下输入“STYLE”并按键，或者在功能区“默认”选项卡中打开“注释”溢出面板并单击“文字样式”按钮，系统弹出图5-12所示的“文字样式”对话框。单击“新建”按钮，弹出“新建文字样式”对话框，在“样式名”文本框中输入“电气文字5”，单击“确定”按钮。
建立文字样式的操作步骤如下。
在命令行的“输入命令”提示下输入“STYLE”并按<Enter>键，或者在功能区“默认”选项卡中打开“注释”溢出面板并单击“文字样式”按钮
，系统弹出图5-12所示的“文字样式”对话框。
在“文字样式”对话框中单击“新建”按钮，打开“新建文字样式”对话框，输入样式名为“电气文字3.5”，如图5-13所示，单击“确定”按钮。

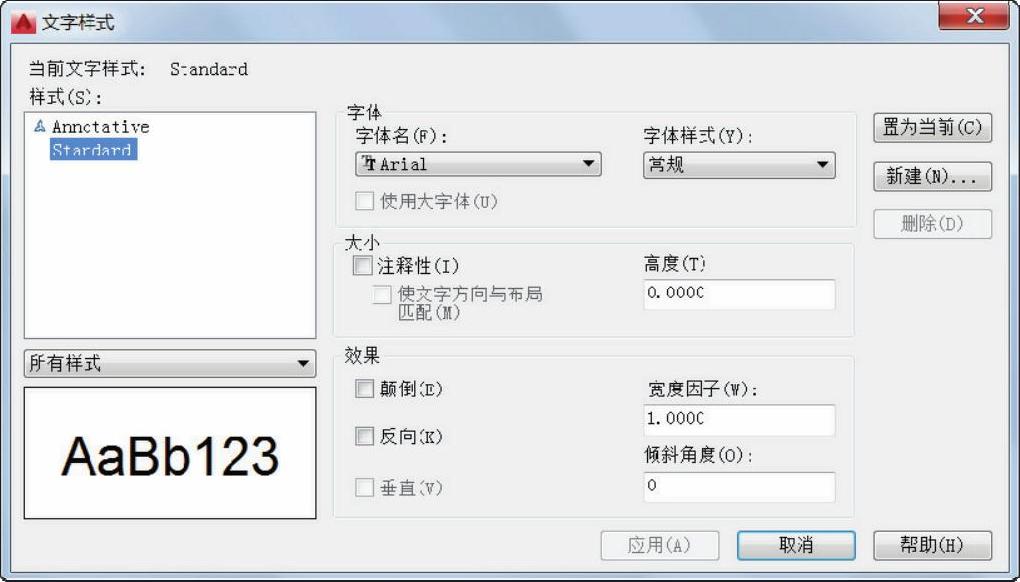

图5-12 “文字样式”对话框

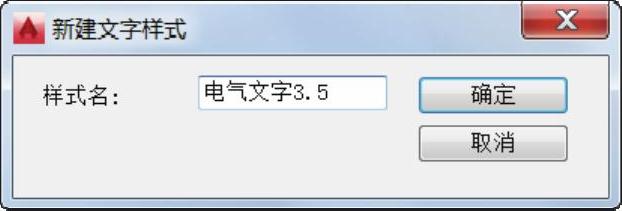

图5-13 “新建文字样式”对话框
在“文字样式”的“字体”选项组中，从“字体名”下拉列表框中选择“gbenor.shx”，勾选“使用大字体”复选框（接下来“字体名”下拉列表框由“SHX字体”下拉列表框替代），接着从“大字体”下拉列表框中选择“gbcbig.shx”，在“高度”文本框中输入“3.5”，如图5-14所示。
图5-14 设置文字样式
在“文字样式”对话框中单击“应用”按钮。
单击“新建”按钮，弹出“新建文字样式”对话框，在“样式名”文本框中输入“电气文字5”，单击“确定”按钮。
在“文字样式”的“字体”选项组中，从第一个下拉列表框中选择“gbenor.shx”，确保勾选“使用大字体”复选框，从“大字体”下拉列表框中选择“gbcbig.shx”；在“大小”选项组的“高度”文本框中输入“5”，按<Enter>键或者单击“应用”按钮。
在“文字样式”对话框的“样式”列表框中选择“电气文字3.5”文字样式，单击“置为当前”按钮，将该文字样式设置为当前文字样式。
单击“文字样式”对话框的“关闭”按钮，完成文字样式设置并关闭“文字样式”对话框。
设置的两种文字样式将出现在功能区“默认”选项卡的“注释”面板的“文字样式”下拉列表框中。
