建立图层的操作步骤如下。
在AutoCAD 2016软件界面的“快速访问”工具栏中单击“新建”按钮,弹出“选择样板”对话框(默认以系统变量“STARTUP”初始值为“0”、“FILEDIA”初始值为“1”为例),选择“acadiso.dwt”图形样板,如图5-2所示,单击“打开”按钮。

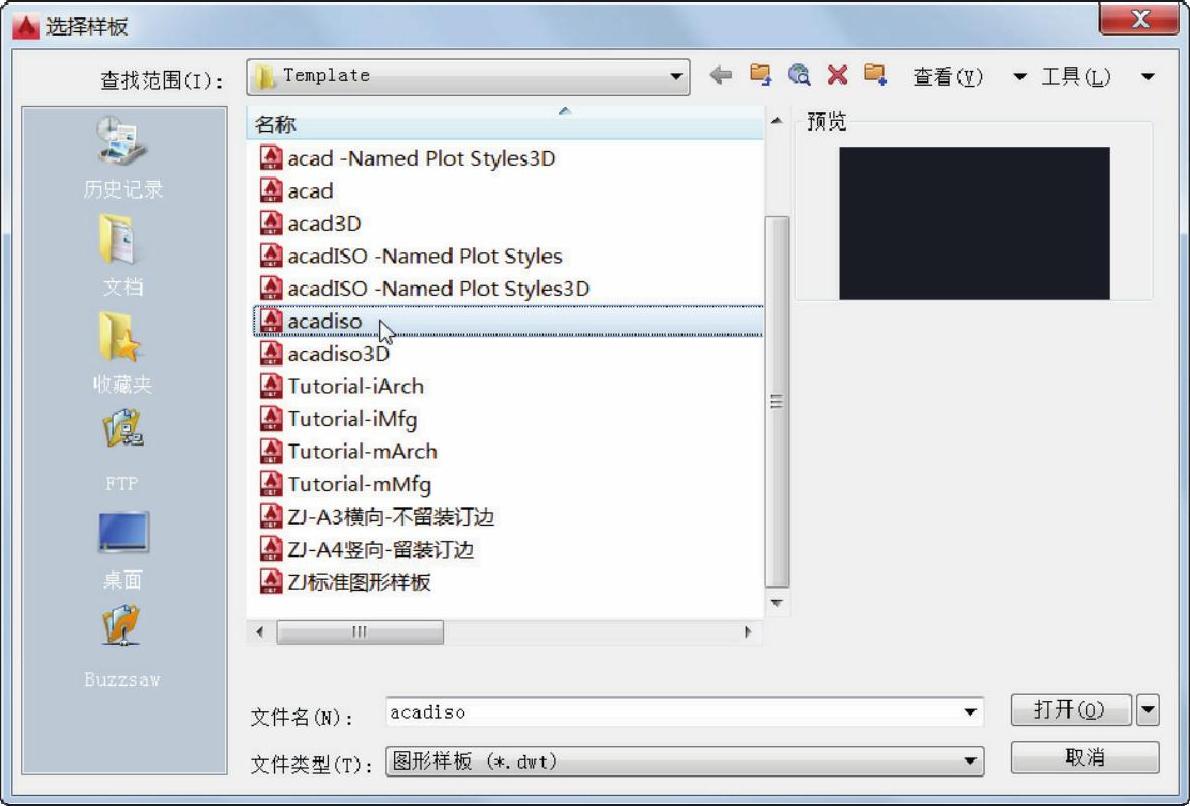

图5-2 “选择样板”对话框
从“快速访问”工具栏的“工作空间”下拉列表框中选择“草图与注释”工作空间选项,接着在功能区“默认”选项卡的“图层”面板中单击“图层特性”按钮,打开图5-3所示的“图层特性管理器”选项板,从中可以看出该新文件默认只提供一个名称为“0”的图层。

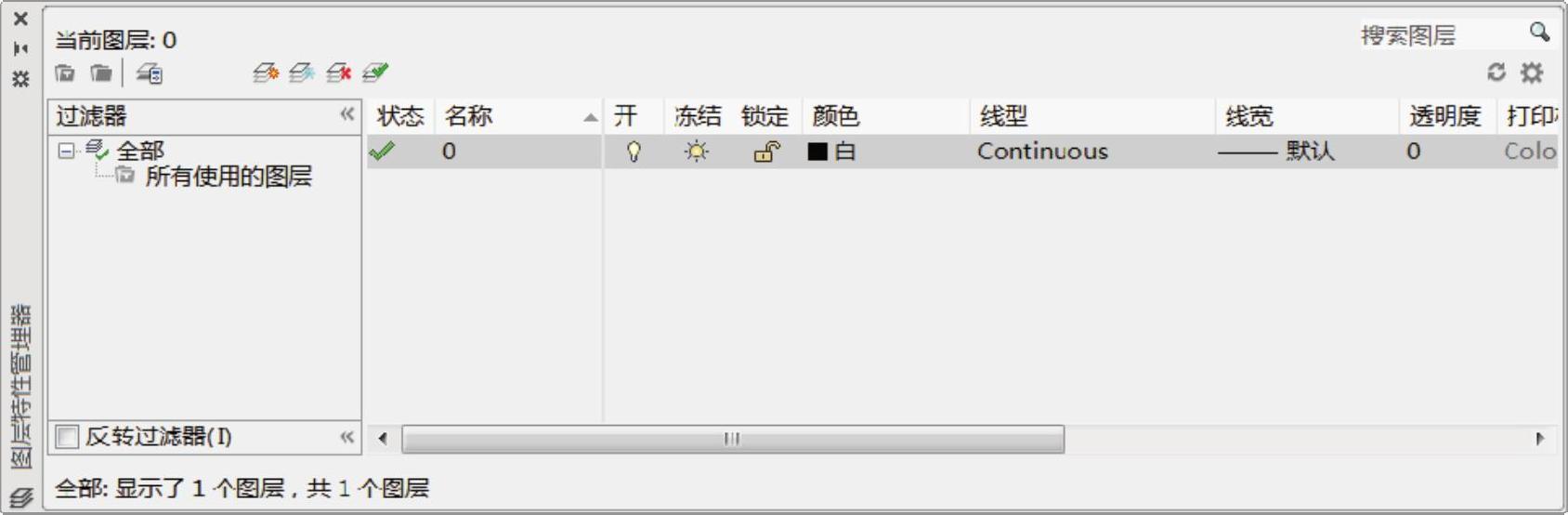

图5-3 “图层特性管理器”选项板
在“图层特性管理器”选项板中单击“新建图层”按钮,新建一个默认名为“图层1”的图层,接着将该图层的名称改为“粗实线”。
在该层的“线宽”特性单元格中单击,弹出“线宽”对话框,选择线宽为“0.35mm”,然后单击“线宽”对话框中的“确定”按钮,如图5-4所示。

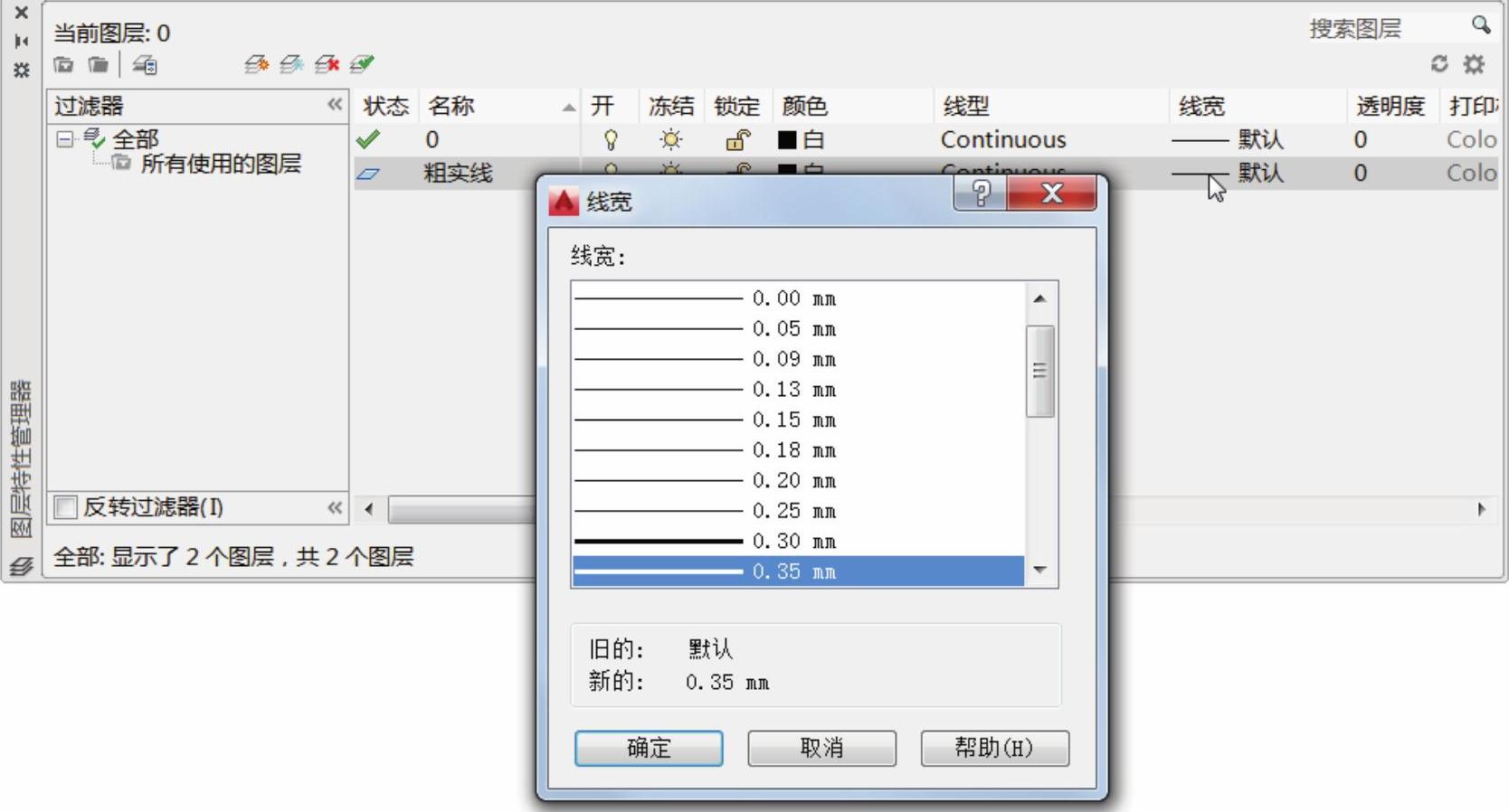

图5-4 设置“粗实线”层的线宽
在“图层特性管理器”选项板中单击“新建图层”按钮,接着将新建的该层重新命名为“细实线”。
单击“细实线”层的线宽单元格,弹出“线宽”对话框,从中选择“0.18mm”,单击“确定”按钮。
在“图层特性管理器”选项板中单击“新建图层”按钮,并将新建的该层重新命名为“细点画线”。“细点画线”层的线宽默认为“0.18mm”。
单击“细点画线”层的线型单元格,弹出“选择线型”对话框,如图5-5所示。
在“选择线型”对话框中单击“加载”按钮,打开图5-6所示的“加载或重载线型”对话框。在“可用线型”列表框中选择“ACAD_ISO02W100”(虚线)线型,接着按住<Ctrl>键增加选择“ACAD_ISO12W100”(双点画线)和“CENTER2”(中心线)线型,单击“确定”按钮。

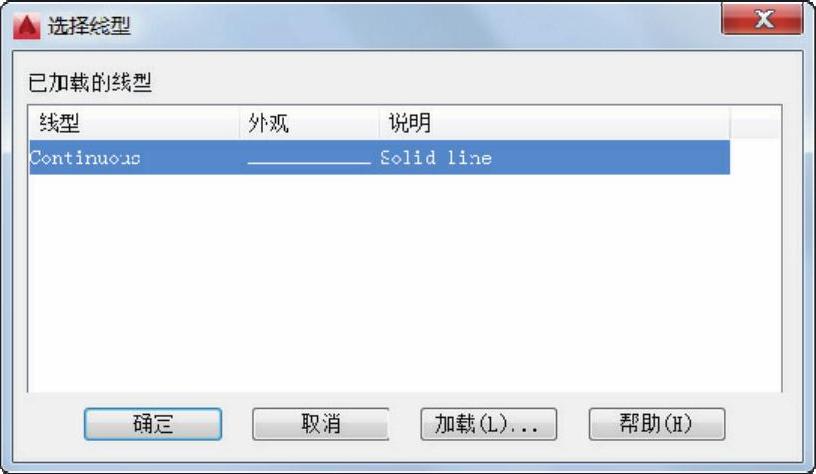

图5-5 “选择线型”对话框

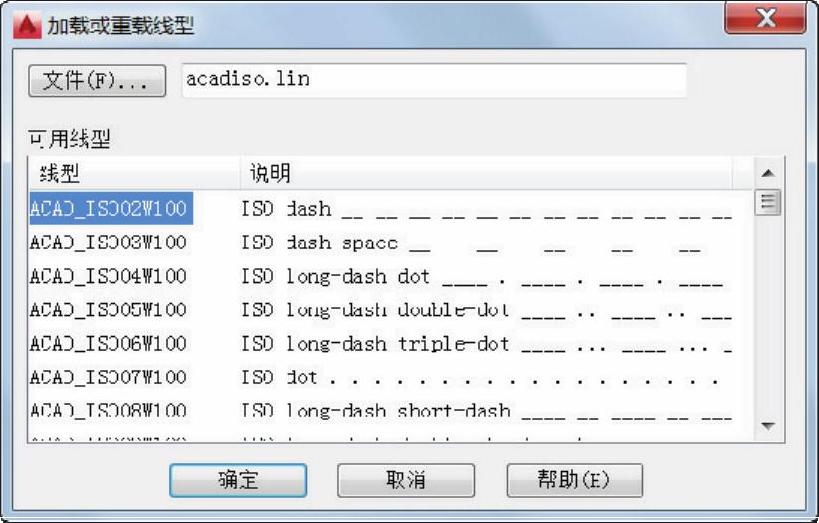

图5-6 “加载或重载线型”对话框
已加载的线型出现在“选择线型”对话框中,从中选择“CENTER2”线型,如图5-7所示,单击“确定”按钮。
在“图层特性管理器”选项板中单击“细点画线”层的颜色单元格,系统弹出图5-8所示的“选择颜色”对话框,从中选择红色,单击“确定”按钮。

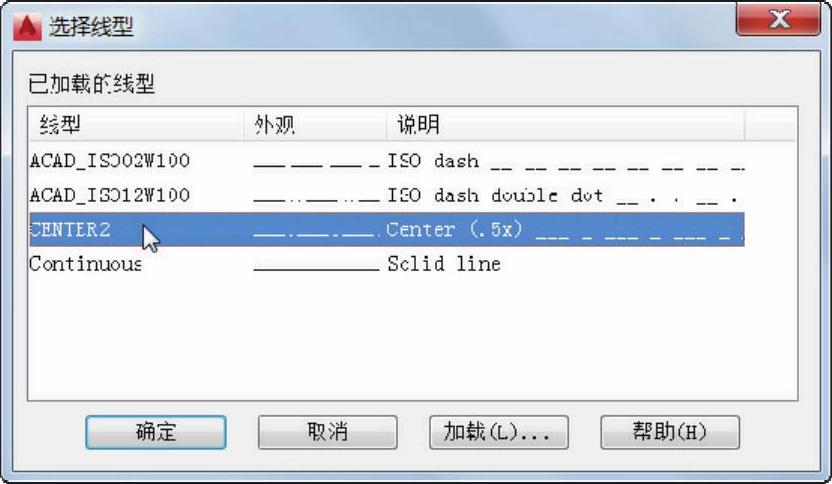

图5-7 选择线型

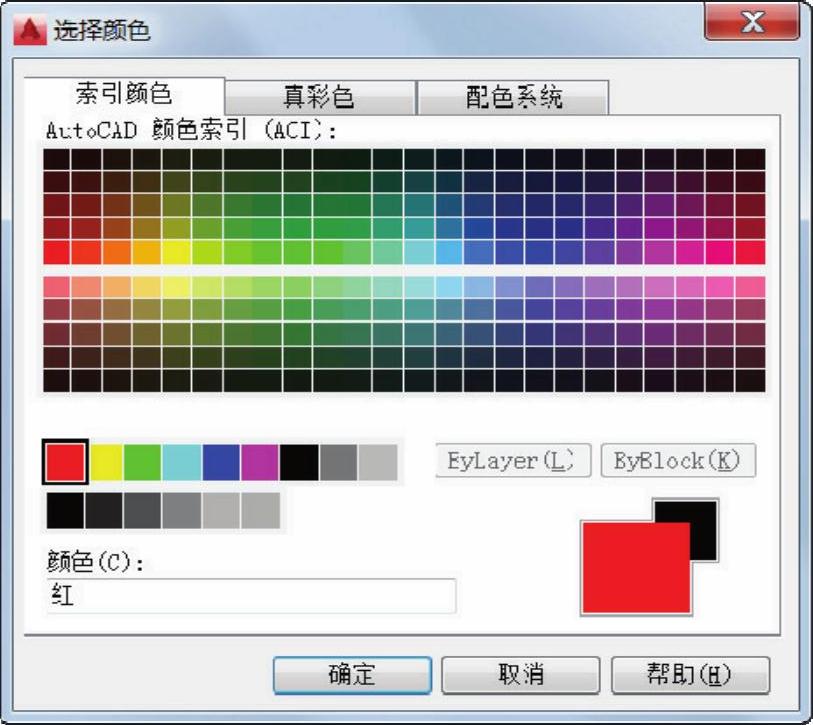

图5-8 选择颜色

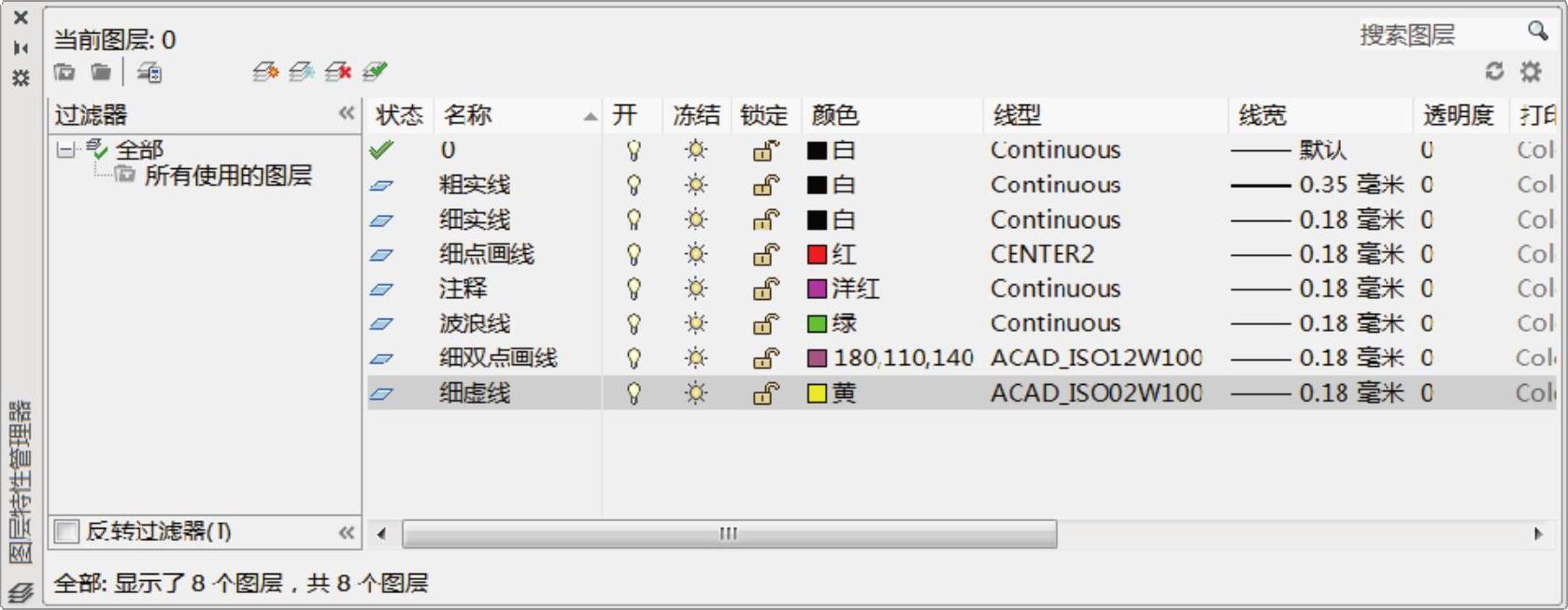

与上述方法类似,继续创建其余图层,完成设置的“图层特性管理器”选项板如图5-9所示。
图5-9 “图层特性管理器”选项板
可以在“图层特性管理器”选项板中设置当前图层。例如,在“图层特性管理器”选项板中选择“粗实线”层,然后单击“置为当前”按钮,从而将“粗实线”层设置为当前工作图层。
在“图层特性管理器”选项板的标题栏中单击“关闭”按钮,完成相关图层的设置。

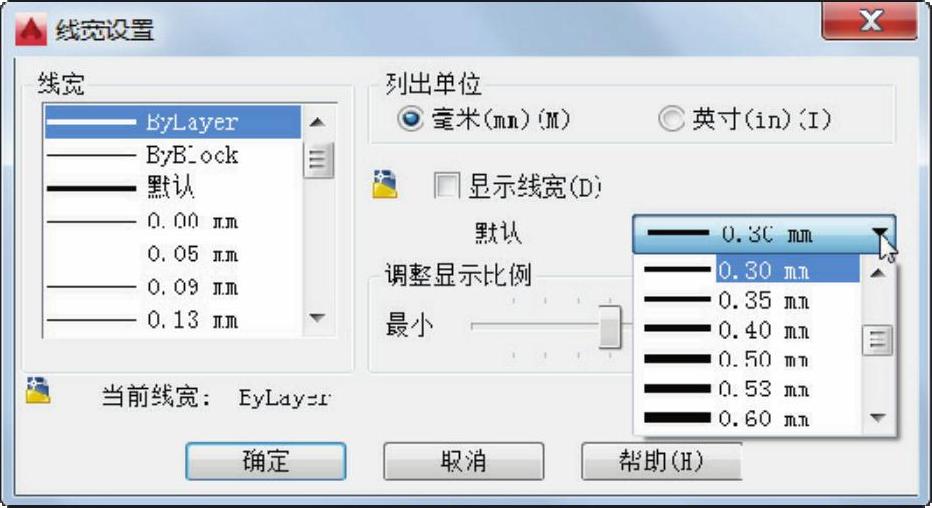

默认“0”图层不能被删除,该图层的线宽为默认值。要修改线宽默认值,可以在功能区“默认”选项卡的“特性”面板中打开“线宽”下拉列表框,如图5-10所示,接着选择“线宽设置”命令,弹出“线宽设置”对话框,从“默认”下拉列表框中选择所需的一个线宽值,如图5-11所示,然后单击“确定”按钮即可。

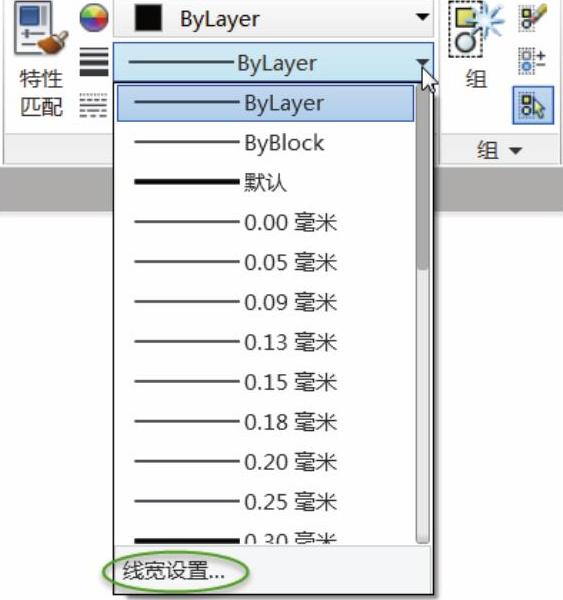

图5-10 打开“线宽”下拉列表框
图5-11 更改线宽默认设置
