《电气工程CAD规则》（GB/T 18135-2008）对制图一般规则作了以下规定。

（1）文件一致性准则：CAD文件产生、存储、转换、阅读应遵循一致性准则，这些准则与相关标准是一致的。

（2）图纸的尺寸：图纸尺寸应符合ISO 5457中的相关规定，这与机械制图的图纸要求是相一致的。图纸幅面尺寸通常分5类，即A0（841×1189）、A1（594×841）、A2（420×594）、A3（297×420）和A4（210×297），A0～A2号图纸一般不得加长。当主要采用示意图或简图的表达形式时，推荐采用A3幅面。每类图纸可留装订边，也可以不留装订边。

（3）图纸的复制：对于纸质或类似介质的文件和图纸，为了复制或拍成微缩胶片，应在图纸中做出中心标记。

（4）页面标识：一个文件可以包含一页或多页，为了区分每页（如参考的目的），需要在文件标识符的基础上增加页面标识符，一个单独的文件页应由文件标识符和页面标识符共同标记。如果文件的一页与多个文件标识符相关时，那么此页应根据不同的文件标识符给出不同的页面标识符。

（5）页面布局：页面可划分成一个或多个标识区和一个内容区，一个文件的每页应至少有一个与内容区明确分开的标识区，如图4-8所示。标识区的主要方面是标题栏，所述标题栏是用以确定图样名称、图号等信息的栏目。标题栏举例如图4-9所示。内容区则应示出所关注的项目的信息，如模数、制图网格、参考网格等信息，在内容区中可绘制各种电气图、符号以及文字技术说明等。

图4-8 标识区和内容区示例

图4-9 标题栏举例

（6）前后参照：前后参照可指一份文件、文件的一页或页的一个区域。如果不同的文件标识符表示在文件的页上，而且有可能导致混淆，则应在文件或其支持文件集中明确声明哪个文件标识符是用于前后参照。

（7）超链接：超链接可用于改善不同组信息之间的导引，如文件的不同页、文件之间或外部的数据来源间的导引。导引不应仅依赖于超链接的功能。

（8）文字方向：文字中的文字应是水平或垂直方向。水平方向文字从左向右，垂直方向文字从下向上。

（9）颜色、阴影、图案：颜色仅用于补充信息，不同色彩不能作为理解表达的唯一方式，而所用颜色的含义应该在文件或其支持文件集内说明。阴影和图案可用于区分不同的区域或表面。对于纸质或类似媒体的文件，颜色、阴影和（或）图案的使用应可用于黑白印刷。

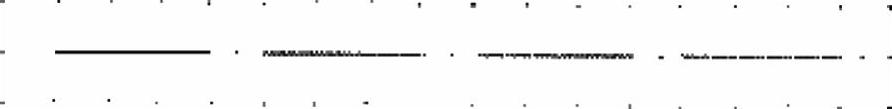

（10）线宽：线宽通常采用两种即可，即粗线和细线，其宽度之比可定为2∶1。纸或类似媒体上可能的线宽是0.18（0.2）、0.25、0.35、0.5、0.7和1.0。通常细线的宽度不少于0.18，即粗线的宽度不少于0.35，优先将粗线的宽度设置为0.35、0.5或0.7。

（11）字体：电气技术文件中的字体应符合GB/T 14691-1993和GB/T 18594-2001的规定。表示图形时，宜使用GB/T 18594-2001中CB字型、直体（V），符合GB/T 18594-2001的扁平和比例字体都可使用。即所用汉字优先采用B型长仿宋字。

（12）量、单位、值、颜色代码：量、单位和值的文字符号，应该根据IEC 60027或其他相关标准规定表示，如GB 3101、GB 3102的规定。而颜色代码的规定应符合GB/T13534-1992的规定。

（13）元素范围和序列的表示：元素上下限之间的范围应使用水平省略符“…”（三个点）表示。其他元素的表示方法详见GB/T 6988.1-2008的5.16。

（14）尺寸线：包括终结端和起点指示尺寸线将应符合ISO129的规定，终端的示例如图4-10所示。

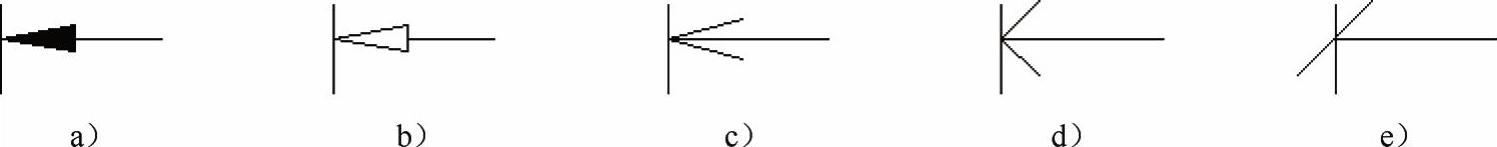

图4-10 尺寸线的终端

a）实心闭合 b）空心闭合 c）30度角 d）直角 e）倾斜

（15）指引线和基准线：指引线和基准线应符合GB/T 4457.2-2003的规定，示例如图4-11所示。终点位于连接线上的指引线应在连接线处划斜线，如图4-12所示。

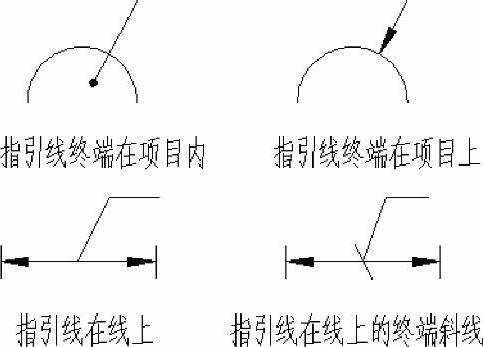

图4-11 指引线示例

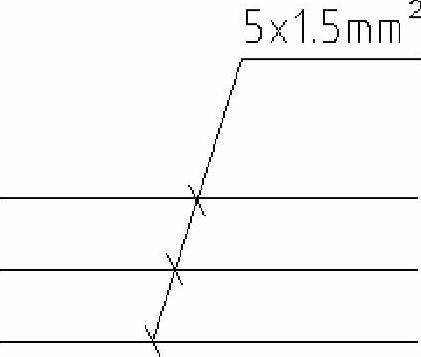

图4-12 指引线到连接线的使用示例

（16）符号：符号应符合有关标准，例如GB/T 4738（用于电气项目的简图和安装图）、GB/T 20063（用于非电气项目的简图）、GB/T 1526-1989（用于基本流程图）等。当符号由其他形式时，应选择适合于所要表达要求的形式。当没有适当的符号可用时，可使用GB/T4728 -般符号S00059、S00060或S00061（见图4-13），或使用按GB/T 4728和GB/T16901.1-2008的规定创建的符号。新符号可由GB/T 4728中的一般符号S00059、S00060或S00061之一组合这些符号构成：一般符号中可作为限定符号的符号、一般符号中描述性的文字。

图4-13 GB/T 4728中的一般符号

符号的含义由其形状和内容确定，符号的尺寸和线宽不影响其含义。符号可放大、缩小，或用限定符号代替GB/T 4728中的个别一般符号。当放大或缩小时，符号的大体形状应保持不变。

符号应与简图中所选择的主要流程方向一致。当简图中的符号方向不同于符号标准中符号的方向时，如果符号含义不会改变，来源于符号标准的符号可以旋转或进行镜像。在某些情形下有必要根据GB/T 16901.1-2008的规定重新设计符号。文字、图形或符号的输入/输出标志应水平或垂直，并从页的下部或右边读起。

（17）比例：图面上图形尺寸与实物尺寸的比值称为比例。为表示相关信息可用比例尺，并将其显示于内容区中。大部分电气图（如电路图等）都是不按照比例绘制的，但位置图等一般按比例绘制。缩小比例系列多为1∶10、1∶20、1∶50、1∶10、1∶100、1∶200、1∶500、1∶1000。

（18）围框和机壳：简图中，在功能或结构上属于同一单元的项目，可以使用GB/T4728的边界线符号（S00064，如图4-14所示）有规则地封闭围成围框，即当需要在图上显示图的某一部分，如功能单元、结构单元、项目组（如继电器装置）时可用点画线围框表示。为了图面的清晰，围框的形状可以是不规则的。如果端子板或连接其（一部分或全部）是功能或结构单元的一部分，则应将其符号围在围框内。

图4-14 GB/T 4728的边界线符号S00064

简图中应清楚地表示出与导电的机框、机壳、底板、屏蔽的连接。

（19）简化方法：简图中采用简化画法可以增加信息量，清晰图面。几个简化方法如下。

●端子：一个元件上的多个端子可采用一个端子表示，并应在该端子线上标记端子数目符号。端子代号可按原次序顺序标记，中间用逗号隔开；连续编号的代号可仅标出第一个和最后一个端子代号，中间用省略符号隔开。两个或多个元件的多端子互连时，所有元件的端子代号均应按从左到右的顺序对应排序。

●相同符号构成的符号组：数个相同符号构成的符号组可用一个符号表示，但该符号上要加上一条短斜线并标记所代表的符号数目。对长方形的符号，可在方框内标记该符号代表的符号数目和乘号，并加方括号，如[6×]。

●重复表示法：器件中连接线未示出部分可在简图中省略，这时的符号不代表完整的器件。在符号中可补充功能标记。

●围框内的连接器或端子板：在围框内作为一个单元的组成部分的连接器或端子板符号可省略。

●一个单元内用围框表示的电路：如果一个单元内用围框表示的电路有更详细的说明，则围框内的电路可以简化。

●示意图的表达：二维示意图中信息的表示应根据ISO 128-30：2001的规定，符合GB/T 14692-2008的正投影法。二维示意图中的建筑物的信息，应按ISO 2594：1972中的规定执行。

●说明性注释和标记：说明性信息可采用注释，所述注释应放在要说明的对象附近，或对置于内容区其他地方的说明应该处参照。若信息表示在多页上，具有共性的说明应置于第一页。如果设备面板上有人-机控制功能的信息标识，则该信息标识也应标注在简图中相应的图形符号附近。当一个支路中电流的参考方向、磁通量方向的指示、电压的参考极性和耦合电路的电压极性之间的响应需表示时，应按IEC60375：2003规定的原则执行。
