电气简图常用符号及应用

2025-09-29 理论教育版权反馈

【摘要】：电气简图用图形符号可分为一般符号与限定符号。在国家标准《电气简图用图形符号》中较为完整地列出了一般符号和限定符号。

本节介绍电气简图用图形符号的相关知识。

1.电气简图用图形符号的组成及其分类

电气简图用图形符号是电气图的基本单元，是电气技术文件中的“象形文字”，也是构成电气“工程语言”的“词汇”。电气简图用图形符号是由符号要素和其他基本图形组成的。所谓的符号要素是具有特定意义的、不可拆分的简单图形。符号要素必须同其他图形组合在一起才能构成一个设备或概念的完整符号，符号要素的功能有些类似于汉字中的偏旁。

电气简图用图形符号可分为一般符号与限定符号。其中一般符号是表示一类产品或此类产品特征的简单图形符号，例如电容器三极管、二极管符号便是电气一般符号。限定符号是附加在基本符号之上，用以提供附加信息的一种符号。限定符号一般不单独使用；一般符号有时也可以用作限定符号。例如，电容器的一般符号加到扬声器符号上便构成电容式扬声器的图形符号。注意：限定符号可以是图形符号、文字符号或图形与文字的组合。

根据表达意义，限定符号可以分为以下几类。

（1）电流和电压的种类。如交流电、直流电，交流电中频率的范围，直流电正、负极，中性线，中间线等。

（2）可变性。可变性分为内在的和非内在的。内在的可变性是指可变量取决于元器件自身的性质，如压敏电阻的阻值随电压而变化；非内在的可变性是指可变量是由外部器件控制的，如滑线变阻器的阻值是借外部手段来调节的。

（3）力和运动的方向。用实心箭头符号表示力和运动的方向。

（4）流动方向。用开口箭头符号表示能量、信号和流动方向。

（5）特性量的动作相关性。特性量的动作相关性是指设备、元件与整定值或正常值等相比较的动作特性，通常的限定符号为“>”“<”和“=”等。

（6）材料的类型。材料的类型可用化学元素符号或图形作为限定符号。

（7）效应或相关性。效应或相关性是指热效应、电磁效应、磁致伸缩效应、磁场效应、延时和延迟性等。分别采用不同的附加符号加在元器件一般符号上，表示被加符号的功能和特性。

（8）其他还有辐射、信号波形、传真等限定符号。

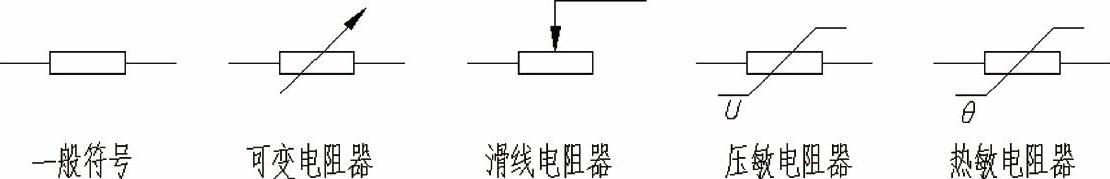

正是限定符号的应用使图形符号更具有多样性。例如，在电阻器一般符号的基础上，分别加上不同的限定符号，则可以得到可变变阻器、滑线电阻器、压敏电阻器和热敏电阻器等，如图4 5所示。

图4-5 电阻器上的限定符号应用示例

电气简图用图形符号种类繁多，用户可以参看《电气简图用图形符号》（GB/T 4728）相关部分。电气简图用图形符号主要分为这几类：导体和连接件，基本无源元件，半导体管和电子管，电能的发生与转换，开关、控制和保护器件；测量仪表、灯和信号器件，电信交换和外围设备，电信传输，建筑安装平面布置图，二进制逻辑件和模拟元件等。(https://www.chuimin.cn)

2.电气简图用图形符号的用法规则

电气简图用图形符号在使用中需要遵照以下的一些规则。

（1）符号表示工作状态假定。在电路简图中，所有图形符号的画法均按无电压、无外力作用的状态示出。例如，各类电磁开关的线圈未通电、手动开关未合闸、按钮未按下、行程开关未到位等。

（2）符号选择的一般原则。国家标准约定的某些符号有几种图形形式，如“优选形”“其他形”“形式1”“形式2”等。在选用相关图形符号时可遵循以下原则。

●对于图形符号中的不同形式，可以按照需要选择使用，在同一套图中表示相同对象的应采用同一种形式。

●尽可能采用优选形，即如果图形符号中注明“优选形”时，应予优先选用。当同种含义的符号有几种形式时，在满足表达需要的前提下，应该尽量采用最简单的形式。

●电路图中必须使用完整形式的图形符号。

（3）符号大小的确定。符号的含义是由其形状和内容所确定的，符号大小和图线宽度一般不影响含义。在某些情况下（例如为了增加输入或输出的数量、便于补充信息、强调某些方面、把符号作为限定符号来使用等），允许采用大小不同的符号。尽管符号的大小可以根据需要自行决定，但符号中各部分的绘制比例还是需要国家标准中的规定绘制。

（4）符号取向。图面中要避免导线交叉或呈不该有的弯折，在不致引起误解的情况下，即在不改变图形符号含义的前提下，可以根据图面布置的需要将图形符号旋转或镜像放置，但文字和指示方向不得倒置。但是需要注意极少的图形符号对方位有特殊规定。

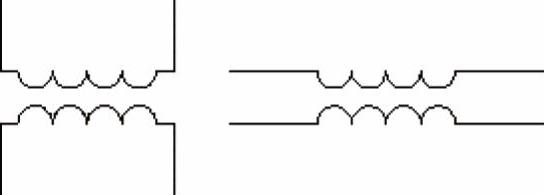

（5）符号引线。元件图形符号一般都画有引线，在大多数情况下引线位置仅仅用作示例。在不改变符号含义的前提下，引线可以取不同的方向，如图4-6所示。但当改变引线的位置会影响符号本身含义时，则引线位置不能随意改变，否则会引起歧义。如图4-7所示的电阻器，则不能随意改变其引线位置。

图4-6 变压器的两种引线位置示例

图4-7 电阻器引线位置图解

（6）信号流向。信号流向一般遵循从左到右或从上到下的原则。如果不符合这一规定，则应标出信号流向符号。信号的流向使用开口箭头表示。

（7）在国家标准《电气简图用图形符号》（GB/T 4728）中较为完整地列出了一般符号和限定符号。然而图形符号毕竟是有限的，如果某些特定装置或概念的图形符号在标准中未列出，那么允许用户通过已规定的一般符号、限定符号和符号要素适当组合以派生出新的符号，但一定要对该派生出的符号加以说明注解。
