圆角使用与对象相切并且具有指定半径的圆弧连接两个对象，同样可以为多段线的所有角点添加圆角。在创建圆角时，需要注意圆角半径的设置，所谓的圆角半径是连接被圆角对象的圆弧半径。修改圆角半径将影响后续的圆角操作。如果将圆角半径设置为0，那么被圆角的对象将被修剪或延伸直到它们相交，但并不创建圆弧。设置圆角半径的对比效果如图3-47所示。

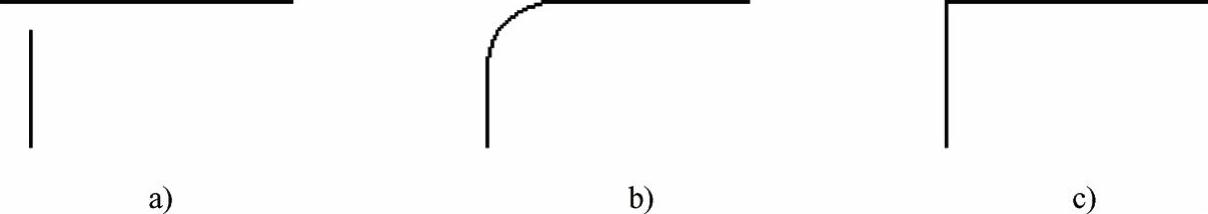

图3-47 设置圆角半径

a）圆角前的两条直线 b）带非零半径的圆角 c）带零半径的圆角

在功能区“默认”选项卡的“修改”面板中单击“圆角”按钮，命令窗口出现的提示信息如图3-48所示。圆角命令各提示选项的功能含义如下。

图3-48 圆角命令提示

●“第一个对象”：选择定义二维圆角所需的两个对象中的第一个对象，或选择三维实体的边以便给其加圆角。

●“放弃”：恢复在命令中执行的上一个操作。

●“多段位”：在二维多段线中两条线段相交的每个顶点处插入圆角弧。如果一条弧线段将会使聚于该弧形段的两条直线段分开，则执行“FILLET”命令将删除该弧线段并以圆角弧代替。

●“半径”：定义圆角弧的半径。

●“修剪”：控制是否将选定的边修剪到圆角弧的端点。

●“多个”：给多个对象集添加圆角。

下面介绍一个圆角操作的实例。

打开“圆角练习.dwg”文件，该文件中的原始图形如图3-49所示。

单击“圆角”按钮，根据命令行提示进行以下操作。

命令：_fillet

当前设置：模式=不修剪，半径=0.0000

选择第一个对象或[放弃（U）/多段线（P）/半径（R）/修剪（T）/多个（M）]：T↙//以选择“修剪”选项

输入修剪模式选项[修剪（T）/不修剪（N）]<不修剪>：T↙//设置修剪模式选项为“修剪”

选择第一个对象或[放弃（U）/多段线（P）/半径（R）/修剪（T）/多个（M）]：R↙//选择“半径”选项

指定圆角半径<0.0000>：16↙//设置圆角半径为16

选择第一个对象或[放弃（U）/多段线（P）/半径（R）/修剪（T）/多个（M）]：//选择图3-50所示的边1

选择第二个对象，或按住<Shift>键选择对象以应用角点或[半径（R）]：//选择图3-50所示的边2

完成本操作得到的圆角效果如图3-51所示。

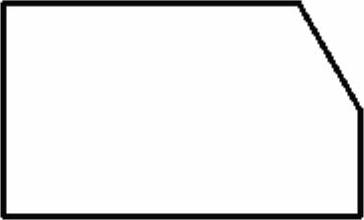

图3-49 原始图形

图3-50 选择要圆角的对象

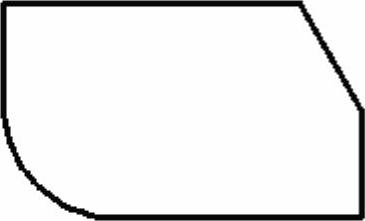

图3-51 圆角效果
