如何使用倒角命令制作工程制图中的圆角？

2023-06-20 理论教育版权反馈

【摘要】：在工程制图中，倒角是较为常见的一种结构表现形式。可以倒角的图形包括直线、多段线、射线、构造线和三维实体。倒角命令提示中各选项的含义如下。单击“倒角”命令，接着根据命令行提示进行如下操作。

在工程制图中，倒角是较为常见的一种结构表现形式。可以倒角的图形包括直线、多段线、射线、构造线和三维实体。

在功能区“默认”选项卡的“修改”面板中单击“倒角”按钮，命令窗口出现的命令提示信息如图3-42所示。倒角命令提示中各选项的含义如下。

●“第一条直线”：指定定义二维倒角所需的两条边中的第一条边或要倒角的三维实体的边。

●“放弃”：恢复在命令中执行的上一个操作。

●“多段线”：对整个二维多段线倒角。选择该选项，需要选择二维多段线，则相交多段线线段在每个多段线顶点被倒角，倒角成为多段线的新线段。如果多段线包含的线段过短以至于无法容纳倒角距离，则不对这些线段倒角。

●“距离”：设置倒角至选定边端点的距离。如果将两个距离均设置为0，“CHAMFER”命令将延伸或修剪两条直线，以使它们终止于同一点。

●“角度”：用第一条线的倒角距离和第二条线的角度设置倒角距离。

●“修剪”：控制是否将选定的边修剪到倒角直线的端点。

●“方式”：控制使用两个距离还是一个距离和一个角度来创建倒角。

●“多个”：为多组对象的边倒角。系统将重复显示主提示和“选择第二个对象”的提示，直到用户按<Enter>键结束命令。

下面介绍一个创建倒角的范例，以让读者通过范例深刻学习创建倒角的一般方法步骤。

打开“倒角练习.dwg”文件，该文件中存在的图形如图3-43所示。

单击“倒角”命令，接着根据命令行提示进行如下操作。

命令：_chamfer

（“修剪”模式）当前倒角距离1=0.0000，距离2=0.0000

选择第一条直线或[放弃（U）/多段线（P）/距离（D）/角度（A）/修剪（T）/方式（E）/多个（M）]：D↙

指定第一个倒角距离<0.0000>：3.5↙

指定第二个倒角距离<3.5000>：↙

选择第一条直线或[放弃（U）/多段线（P）/距离（D）/角度（A）/修剪（T）/方式（E）/多个（M）]：T↙

输入修剪模式选项[修剪（T）/不修剪（N）]<修剪>：N↙

选择第一条直线或[放弃（U）/多段线（P）/距离（D）/角度（A）/修剪（T）/方式（E）/多个（M）]：

//选择要倒角的第一条直线，如图3-44所示

选择第二条直线，或按住<Shift>键选择直线以应用角点或[距离（D）/角度（A）/方法（M）]：

//选择要倒角的另一条直线

倒角结果如图3-45所示，该倒角设置不进行修剪。

单击“修剪”按钮，将不需要的一段线段修剪掉，结果如图3-46所示。完成的图形便是强电图样中的“定向连接”图形符号。

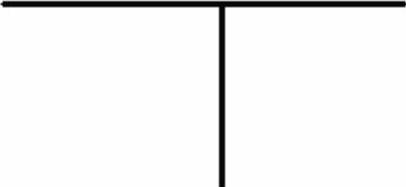

图3-43 原始图形

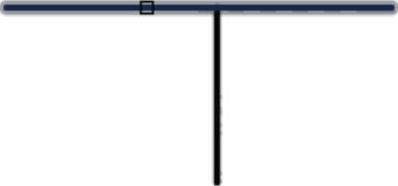

图3-44 选择要倒角的第一条直线

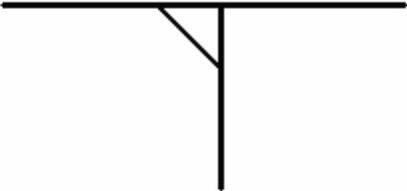

图3-45 倒角结果

图3-42 倒角命令提示

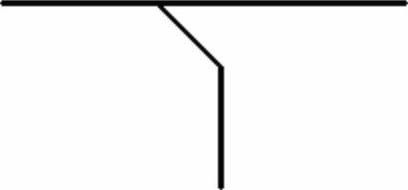

图3-46 修剪结果（“定向连接”图形符号）
