绘制好大概的图形后，通常要将一些不需要的线段修剪掉，使图线精确地终止于由指定对象定义的边界。在修剪若干个对象时，如果巧妙地使用不同的选择方法将有助于选择当前的剪切边和修剪对象，这些需要用户在实际操作中多多注意和积累经验。

下面通过实例来介绍修剪对象的典型方法及其步骤。注意：在第一次修剪操作中没有设置修剪边，而在第二次修剪操作中设置有相应的修剪边，请分析修剪边的用途。

打开“修剪练习.dwg”文件，该文件中存在着的图形对象如图3-34所示。

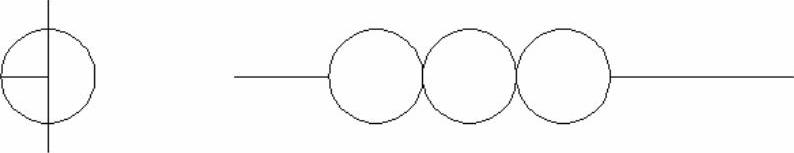

图3-34 原始图形

在功能区“默认”选项卡的“修改”面板中单击“修剪”按钮，根据命令行提示进行以下操作。

命令：_trim

当前设置：投影=UCS，边=延伸

选择剪切边...

选择对象或<全部选择>：↙

选择要修剪的对象，或按住<Shift>键选择要延伸的对象，或[栏选（F）/窗交（C）/投影（P）/边（E）/删除（R）/放弃（U）]： //单击图3-35所示的圆弧段1

选择要修剪的对象，或按住<Shift>键选择要延伸的对象，或[栏选（F）/窗交（C）/投影（P）/边（E）/删除（R）/放弃（U）]： //单击图3-35所示的直线段2

选择要修剪的对象，或按住<Shift>键选择要延伸的对象，或[栏选（F）/窗交（C）/投影（P）/边（E）/删除（R）/放弃（U）]：↙

从而完成电抗器符号图形的修剪操作。

单击“修剪”按钮，接着分别选择图3-36所示的两条直线段作为修剪边，按<Enter>键，然后选择要修剪的对象，即在图3-37所示的圆弧段1、圆弧段2和圆弧段3上分别单击，最后按<Enter>键，修剪结果如图3-38所示，从而完成一个软连接的强电图形符号。

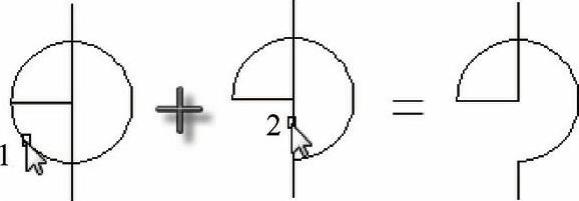

图3-35 修剪图形的结果1

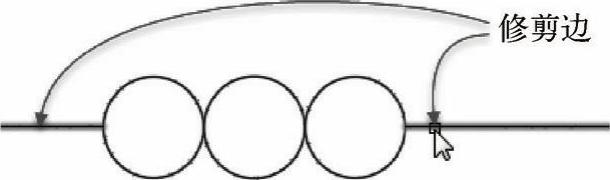

图3-36 指定修剪边

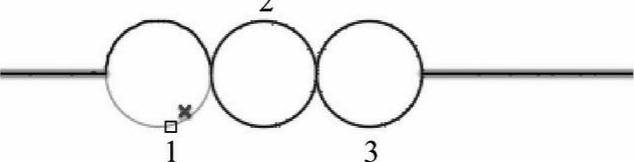

图3-37 单击要修剪的对象段1、2和3

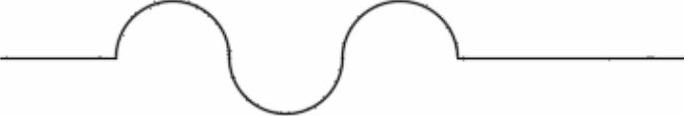

图3-38 修剪结果（软连接强电图形符号）

知识扩展：选择的剪切边或边界边无须与修剪对象相交。可以将对象修剪或延伸至投影边或延长线交点（即对象延长后相交的位置），如图3-39所示，这需要在进行修剪操作的过程中，选择“边（E）”提示选项并将隐含边延伸模式设置为“延伸（E）”选项。

图3-39 修剪示例

a）选择剪切边 b）修剪对象 c）修剪结果
