多行文字的输入比单行文字更灵活，在实际应用中，通常使用多行文字来创建较为复杂的文字说明。在多行文字对象中，可以通过将格式（如下画线、粗体和不同的字体）应用到单个字符来替代其当前文字样式；还可以创建堆叠文字（如分数或几何公差）并插入特殊字符，包括用于TrueType字体的Unicode字符。

创建多行文字的方法及步骤说明如下。

以使用“草图与注释”工作空间为例，在功能区“默认”选项卡的“注释”面板中单击“多行文字”按钮。

指定边框的两个对角点以定义多行文字对象的宽度。

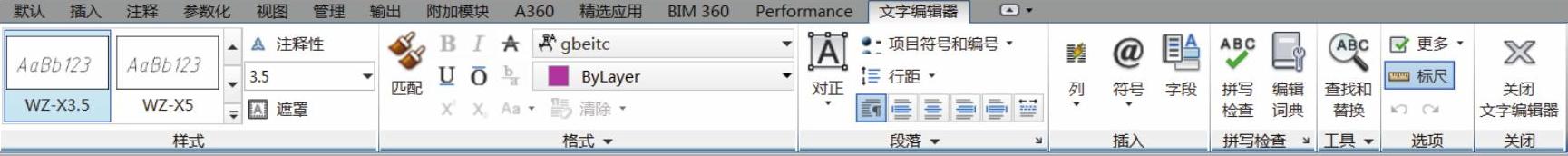

此时，在功能区中显示“文字编辑器”上下文选项卡，如图2-38所示。

图2-38 功能区的“文字编辑器”上下文选项卡

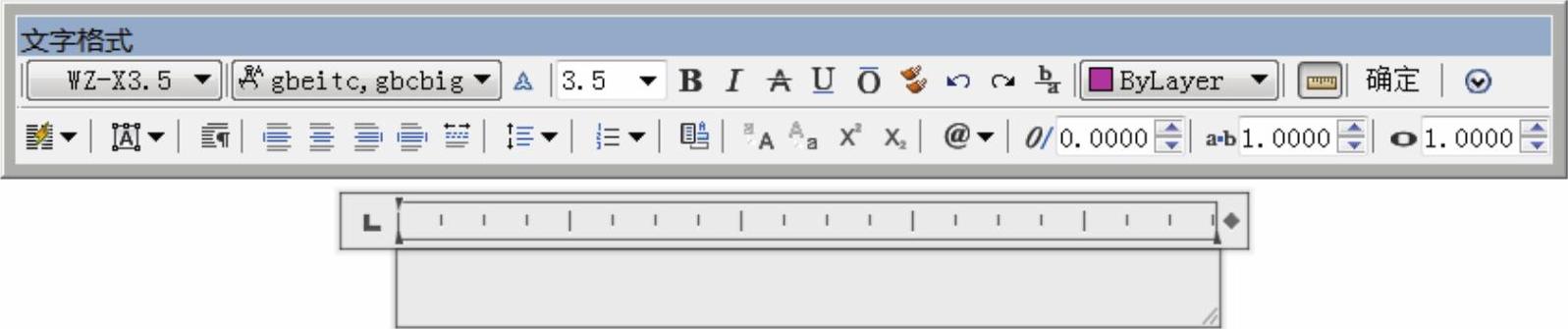

说明：如果功能区未处于活动状态（即未开启功能区），那么在命令行的“输入命令”提示下输入“MTEXT”命令并按<Enter>键，或者从菜单栏中选择“绘图”|“文字”|“多行文字”命令，并在图形窗口中指定两个对角点来定义输入边框，则此时AutoCAD系统显示在位文字编辑器（含“文字格式”对话框），如图2-39所示。使用“文字格式”对话框和使用功能区“文字编辑器”上下文选项卡实际上是一样的。

图2-39 在位文字编辑器

在文字输入框中输入所需的多行文字，利用功能区的“文字编辑器”上下文选项卡设置文字样式、格式、段落参数、插入特殊符号等。

在功能区“文字编辑器”选项卡的“关闭”面板中单击“关闭文字编辑器”按钮，完成多行文字的输入。

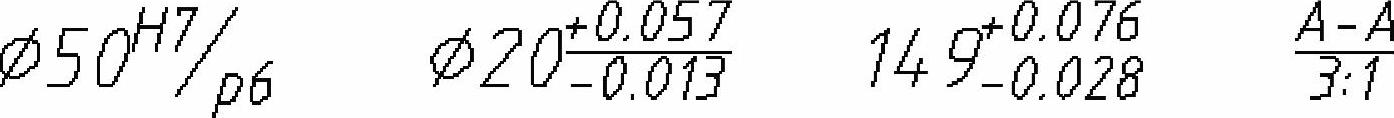

创建堆叠文字是多行文字应用的重点内容之一。所谓的堆叠是对分数、公差和配合的一种位置控制方式。在工程制图中，经常绘制图2-40所示的文字组合形式（堆叠文字）。

图2-40 工程制图中常见的堆叠文字形式

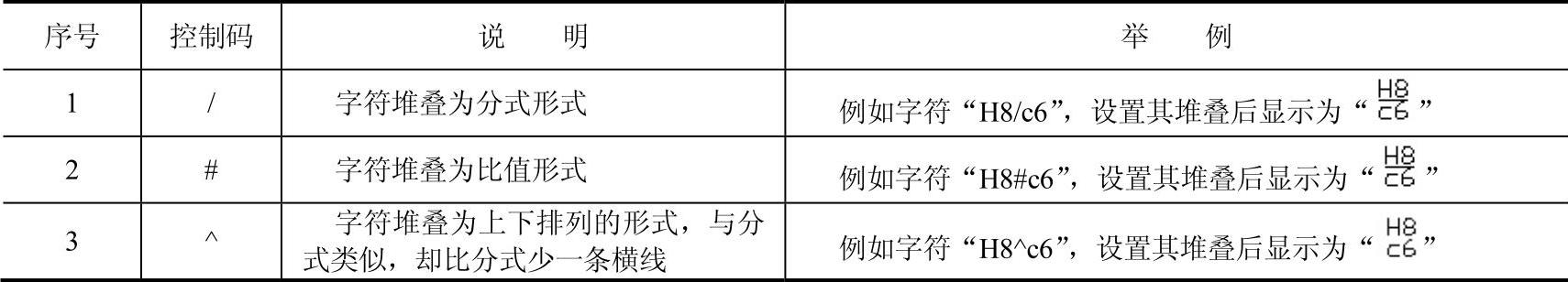

AutoCAD中提供了表2-2所示的3种实用字符堆叠控制码。

表2-23 种字符堆叠控制码

下面以多行文字“”为例，说明如何进行字符堆叠处理。

在功能区“默认”选项卡的“注释”面板中单击“多行文字”按钮。

在绘图区域指定边框的对角点以定义多行文字对象的宽度。

在文字输入窗口中输入“%%C108+0.055^-0.034”。

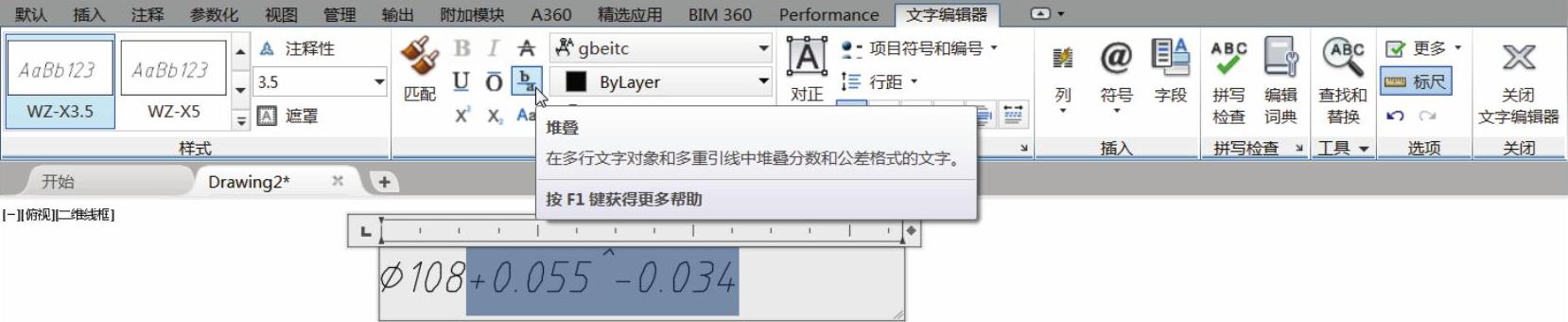

在文字输入窗口中选择“+0.055^-0.034”，接着在功能区“文字编辑器”上下文选项卡的“格式”面板中单击“堆叠”按钮，如图2-41所示。

图2-41 单击“堆叠”按钮

在功能区“文字编辑器”选项卡的“关闭”面板中单击“关闭文字编辑器”按钮，完成堆叠文字创建。

如果要修改堆叠字符的特性，譬如要修改堆叠上、下文字，修改公差样式，设置堆叠字符的大小等，则可以按照以下的方法进行（以功能区处于活动状态为例）。

双击要修改堆叠字符特性的多行文字，则在功能区中打开“文字编辑器”上下文选项卡。

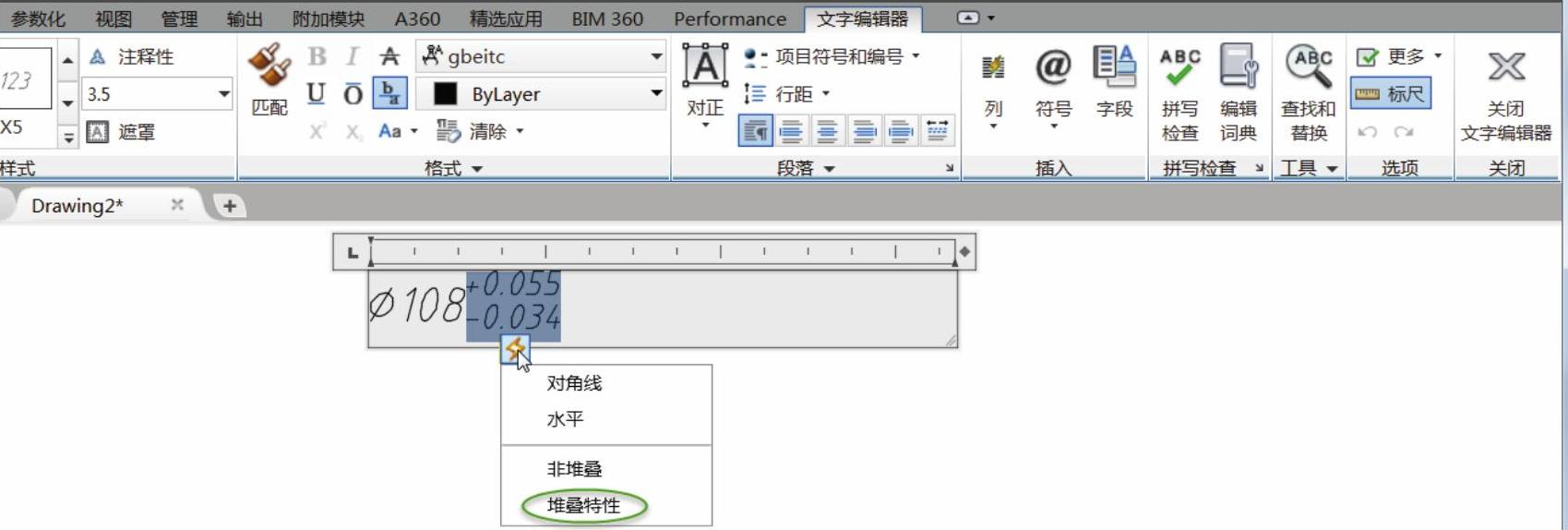

在文字输入窗口中选择堆叠字符，接着单击出现的口按钮以展开一个下拉菜单，如图2 42所示，从该下拉菜单中选择“堆叠特性”命令。也可以右击选定的堆叠字符，接着从弹出的快捷菜单中选择“堆叠特性”命令。

图2-42 选择“堆叠特性”命令

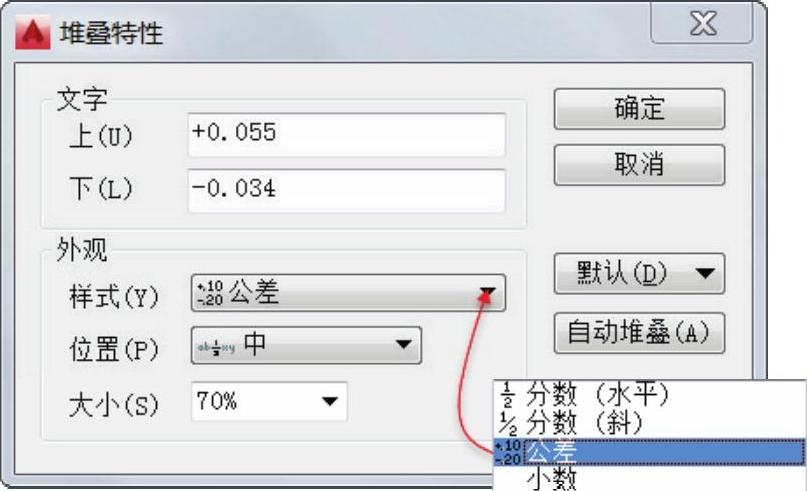

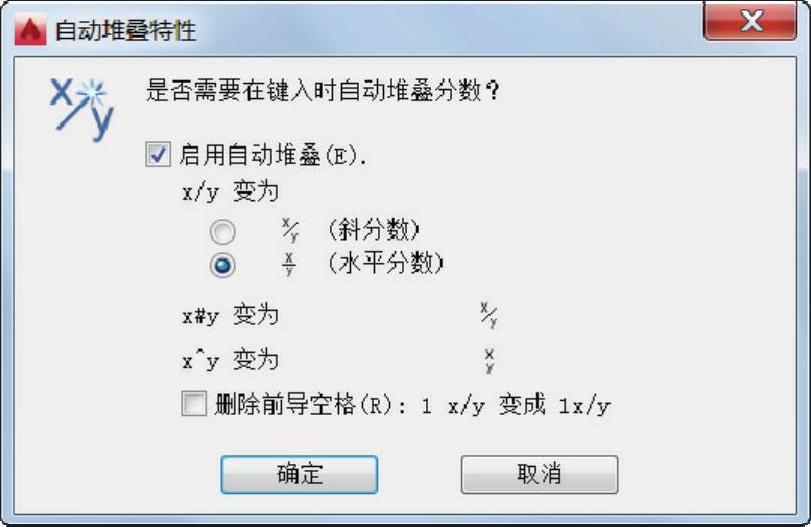

系统弹出图2-43所示的“堆叠特性”对话框。例如利用该对话框设置上、下文字，定制堆叠外观样式、位置和大小等。如果在“堆叠特性”对话框中单击“自动堆叠”按钮，则打开图2-44所示的“自动堆叠特性”对话框，以设置是否在输入形如“x/y”“x#y”和“x^y”的表达式时自动堆叠等。

图2-43 “堆叠特性”对话框

图2-44 “自动堆叠特性”对话框

设置修改好堆叠特性后，单击“堆叠特性”对话框中的“确定”按钮。

在功能区“文字编辑器”选项卡的“关闭”面板中单击“关闭文字编辑器”按钮。
