使用AutoCAD中的SUBTRACT命令实现面域的减法操作

2023-06-20 理论教育 版权反馈
【摘要】：已创建4个面域。命令：SUBTRACT↙选择要从中减去的实体、曲面和面域...选择对象：找到1个 //选择最大的面域，如图2-34所示选择对象：↙选择要减去的实体、曲面和面域...选择对象：找到1个 //选择其中一个圆面域选择对象：找到1个，总计2个 //选择第2个圆面域选择对象：找到1个，总计3个 //选择第3个圆面域选择对象：↙完成此求差集运算后，如果在图形中单击任意一线条便可以发现选中的是整个图形对象。

面域是用闭合的形状或环创建的二维区域，它具有物理特性（如质心）。面域可以应用填充和着色,使用“MASSPROP”分析特性（如面积）、提取设计信息（如形心）和作为创建三维实体的基础截面等。

用于创建面域的环可以是直线、多段线、圆、圆弧、椭圆、椭圆弧和样条曲线的组合。组成环的对象必须闭合或通过与其他对象共享端点而形成闭合的区域。注意：不能通过开放对象内部相交构成的闭合区域构造面域，例如不能使用相交圆弧或自相交曲线构造面域。

978-7-111-52170-9-Chapter02-180.jpg在功能区“默认”选项卡的“绘图”面板中单击“面域”按钮978-7-111-52170-9-Chapter02-181.jpg。

978-7-111-52170-9-Chapter02-182.jpg选择对象以创建面域。所选择的这些对象集必须要形成相应的闭合区域，例如圆或闭合多段线等。

978-7-111-52170-9-Chapter02-183.jpg按<Enter>键。此时，命令提示下的消息指出检测（提取）到了多少个环以及创建了多少个面域。

请看下面的操作实例。

978-7-111-52170-9-Chapter02-184.jpg打开配套光盘CH2文件夹里提供的“面域练习”文件，该文件中存在着图2-33所示的图形。使用这些图形创建若干个面域，然后将生成的若干个面域进行差集处理来生成一个独立的复合面域。

978-7-111-52170-9-Chapter02-185.jpg创建若干个面域。切换至“草图与注释”工作空间，在功能区“默认”选项卡的“绘图”面板中单击“面域”按钮978-7-111-52170-9-Chapter02-186.jpg，接着根据命令行提示进行以下操作。


图2-33 存在的图形

命令：_region

选择对象：指定对角点：找到11个 //以窗口选择的方式选择所有图形对象

选择对象：↙

已提取4个环。

已创建4个面域。

978-7-111-52170-9-Chapter02-188.jpg求面域差集。在命令行的“输入命令”提示下输入“SUBTRACT”并按<Enter>键，接着根据命令行提示进行如下操作。

命令：SUBTRACT↙

选择要从中减去的实体、曲面和面域...

选择对象：找到1个 //选择最大的面域（最外侧的面域），如图2-34所示

选择对象：↙

选择要减去的实体、曲面和面域...

选择对象：找到1个 //选择其中一个圆面域

选择对象：找到1个，总计2个 //选择第2个圆面域

选择对象：找到1个，总计3个 //选择第3个圆面域

选择对象：↙

完成此求差集运算后，如果在图形中单击任意一线条（如单击图2-35所示的圆）便可以发现选中的是整个图形对象（已经生成一个独立的复合面域对象）。

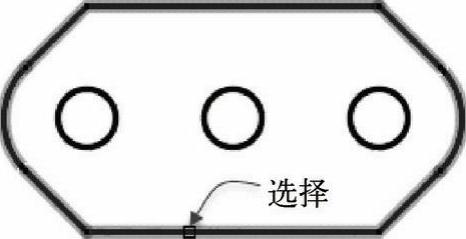

图2-34 选择要从中减去的面域

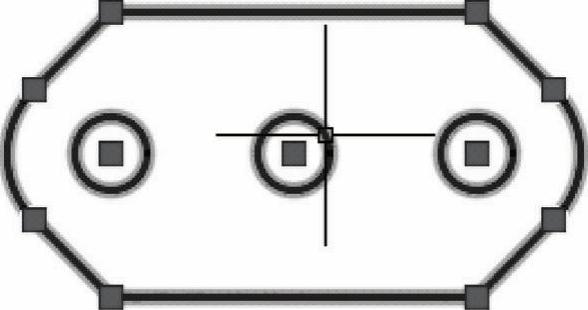

图2-35 单击选中复合面域对象
