【摘要】：在“图案填充创建”上下文选项卡的“图案”面板中单击“ANSI31”按钮。图2-31 拾取点以定义填充区域值得注意的是，如果没有开启功能区，在当前命令行的“输入命令”提示下输入“HATCH”并按键，系统将弹出图2-32所示的“图案填充和渐变色”对话框并默认打开“图案填充”选项卡，通过该选项卡为图案填充指定类型、图案、角度、比例和边界等，这和使用“图案填充创建”上下文选项卡进行相关操作实际上是一样的。

在工程制图中，零件的实体剖面处被绘上代表特定信息的剖面线。例如，金属零件的实体剖面多绘有与水平方向成45°锐角的剖面线，剖面线用间距均匀的细实线绘制，可以向左倾斜也可以向右倾斜。图2-28所示的衬套零件视图便绘制有剖面线。

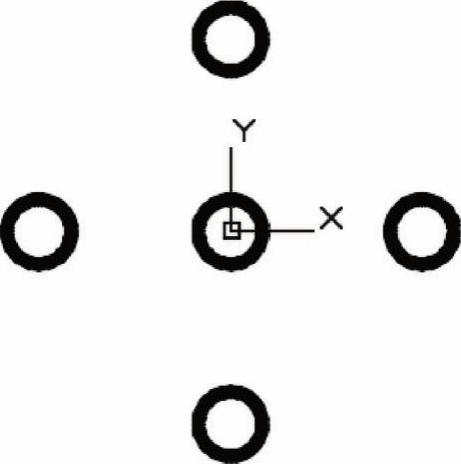

图2-27 绘制5个圆环

可以使用预定义填充图案填充区域、使用当前线型定义简单的线图案，也可以创建更复杂的填充图案。下面以范例操作的形式介绍如何在衬套零件视图中绘制剖面线，该实例具体的操作步骤如下。

在“快速访问”工具栏中单击“打开”按钮，选择本书光盘配套的“衬套视图.dwg”文件来打开，该文件中存在着的衬套视图原始图形如图2-29所示。

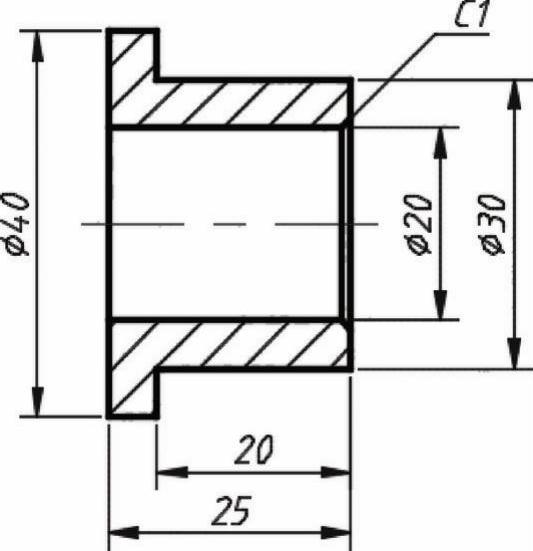

图2-28 衬套零件的全剖视图

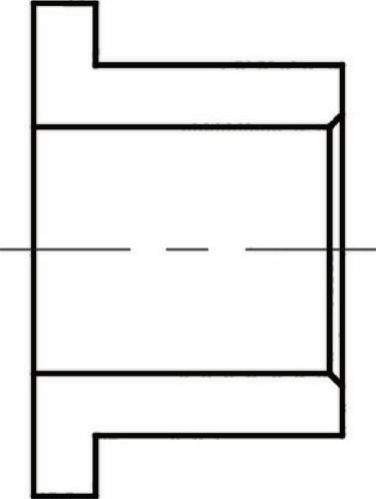

图2-29 衬套视图原始图形

确保使用“草图与注释”工作空间，接受默认的图层为“02层-细实线”，在功能区“默认”选项卡的“绘图”面板中单击“图案填充”按钮，打开“图案填充创建”上下文选项卡，如图2-30所示。

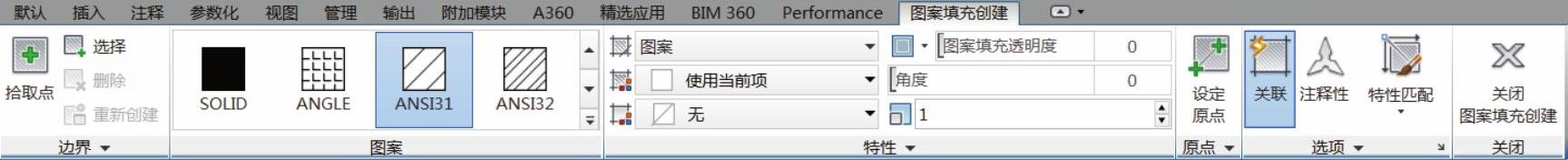

图2-30 “图案填充创建”上下文选项卡

在“图案填充创建”上下文选项卡的“图案”面板中单击“ANSI31”按钮。

在“特性”面板中设置“角度”为“0”，“比例值”为“1”，并在“选项”面板中单击选中“关联”按钮以指定图案填充或填充为关联图案填充。关联的图案填充或填充在用户修改其边界对象时将会更新。

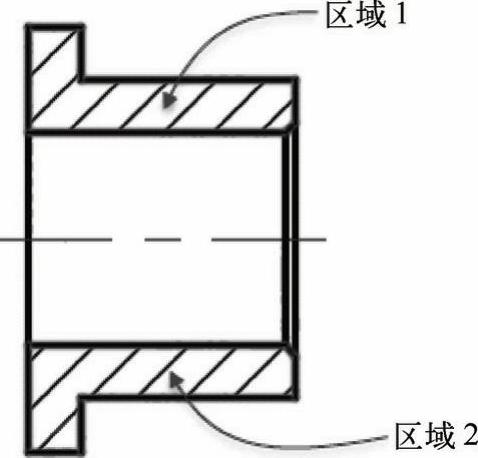

在“边界”面板中单击“拾取点”按钮，接着分别在图形中的两个封闭区域内单击，如图2-31所示。

在“关闭”面板中单击“关闭图案填充创建”按钮，完成在指定的区域填充图案，即绘制了剖面线。

图2-31 拾取点以定义填充区域

值得注意的是，如果没有开启功能区，在当前命令行的“输入命令”提示下输入“HATCH”并按<Enter>键，系统将弹出图2-32所示的“图案填充和渐变色”对话框并默认打开“图案填充”选项卡，通过该选项卡为图案填充指定类型、图案、角度、比例和边界等，这和使用“图案填充创建”上下文选项卡进行相关操作实际上是一样的。在“图案填充和渐变色”对话框中单击“预览”按钮可以预览图案填充效果，预览满意后按<Enter>键可返回到“图案填充和渐变色”对话框，最后单击“确定”按钮。

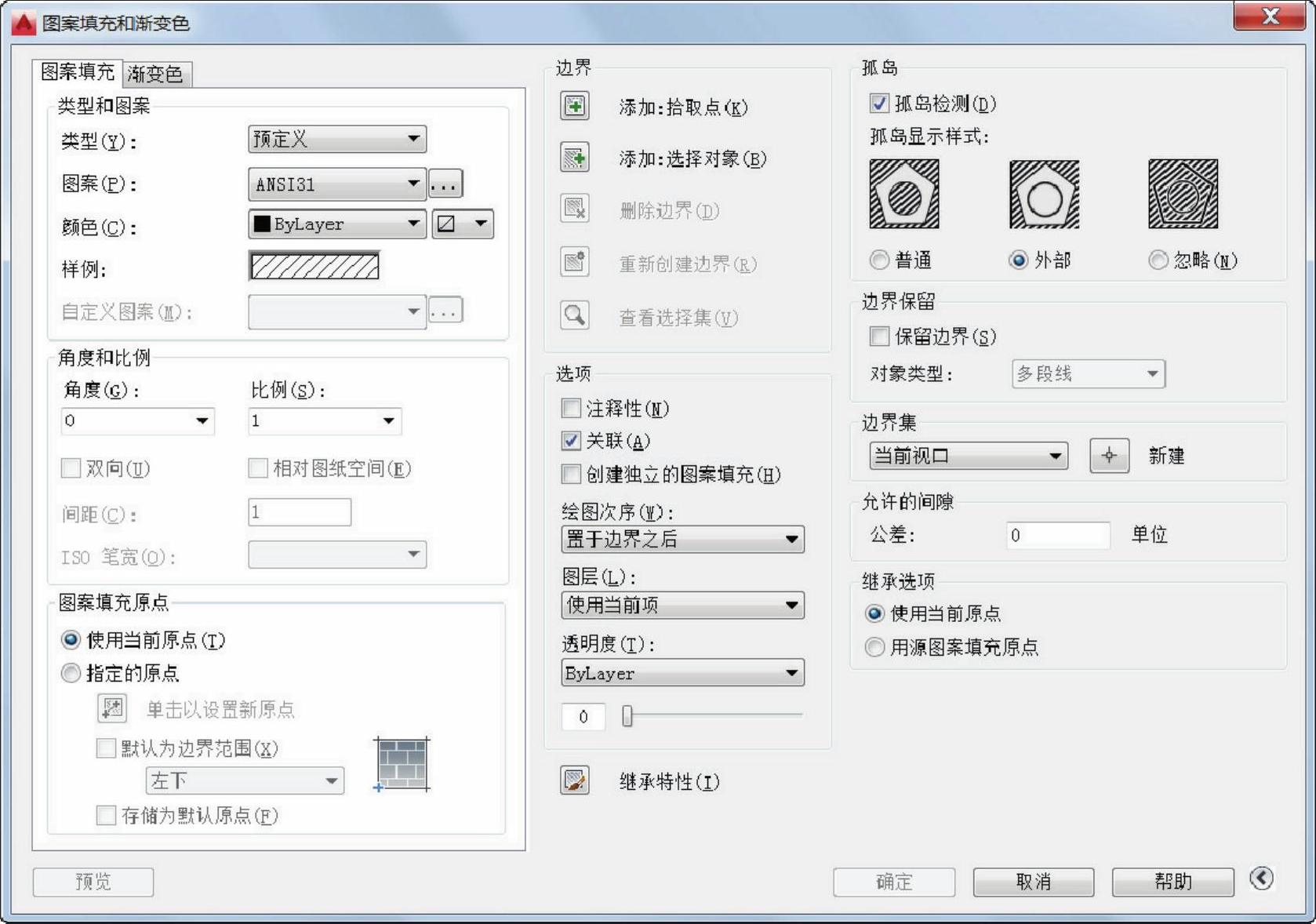

图2-32 “图案填充和渐变色”对话框
