使用多线样式创建多线

2023-06-20 理论教育版权反馈

【摘要】：准备好多线样式之后，便可以创建所需要的多线了。请看下面创建多线的操作实例。在命令窗口的命令行中输入“MLINE”并按键，或者确保显示菜单栏并从“绘图”菜单中选择“多线”命令。命令：MLINE当前设置：对正=上，比例=20.00，样式=STANDARD指定起点或[对正/比例/样式]：ST↙输入多线样式名或[？图2-26 绘制的多线（参考）图2-26 绘制的多线（参考）

准备好多线样式之后，便可以创建所需要的多线了。请看下面创建多线的操作实例。

在命令窗口的命令行中输入“MLINE”并按<Enter>键，或者确保显示菜单栏并从“绘图”菜单中选择“多线”命令。

根据命令行提示进行如下操作。

命令：MLINE

当前设置：对正=上，比例=20.00，样式=STANDARD

指定起点或[对正（J）/比例（S）/样式（ST）]：ST↙

输入多线样式名或[？]：BC-T1↙ //输入之前创建并保存的新命名多线样式

当前设置：对正=上，比例=20.00，样式=BC-T1

指定起点或[对正（J）/比例（S）/样式（ST）]：S↙

输入多线比例<20.00>：10↙

当前设置：对正=上，比例=10.00，样式=BC-T1

指定起点或[对正（J）/比例（S）/样式（ST）]：J↙

输入对正类型[上（T）/无（Z）/下（B）]<上>：Z↙

当前设置：对正=无，比例=10.00，样式=BC-T1

指定起点或[对正（J）/比例（S）/样式（ST）]：0，0↙

指定下一点：50，0↙

指定下一点或[放弃（U）]：@50<30↙

指定下一点或[闭合（C）/放弃（U）]：↙

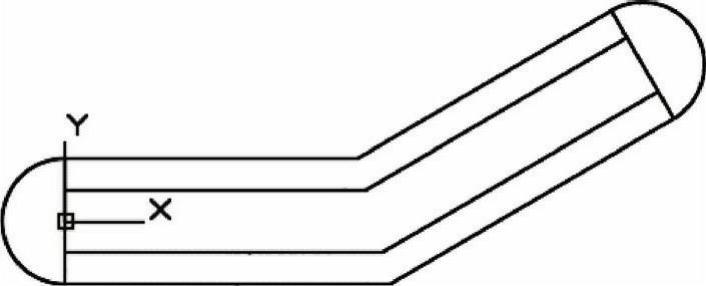

绘制的参考多线如图2-26所示。

图2-26 绘制的多线（参考）
