在绘制多线之前，通常要准备所需的多线命名样式。可以使用包含两个元素的“STANDARD”样式来创建默认样式的多线，也可以使用自定义的多线样式来创建所需的多线。

要新建一个多线样式，可以按照以下的方法步骤来进行。

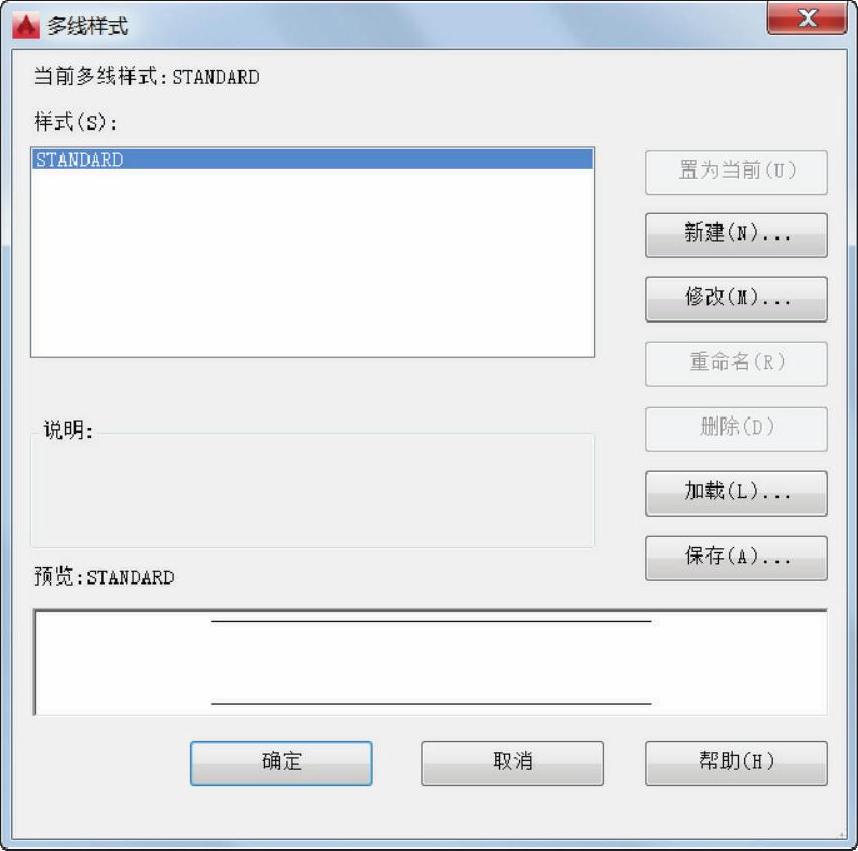

978-7-111-52170-9-Chapter02-141.jpg在命令窗的命令行中输入“MLSTYLE”并按<Enter>键，或者设置显示菜单栏并从“格式”菜单中选择“多线样式”命令，系统弹出图2-23所示的“多线样式”对话框。

978-7-111-52170-9-Chapter02-142.jpg在“多线样式”对话框中单击“新建”按钮。

978-7-111-52170-9-Chapter02-143.jpg在弹出的“创建新的多线样式”对话框中输入多线样式的名称，如图2-24所示，必要时可选择基础样式，然后单击“继续”按钮。

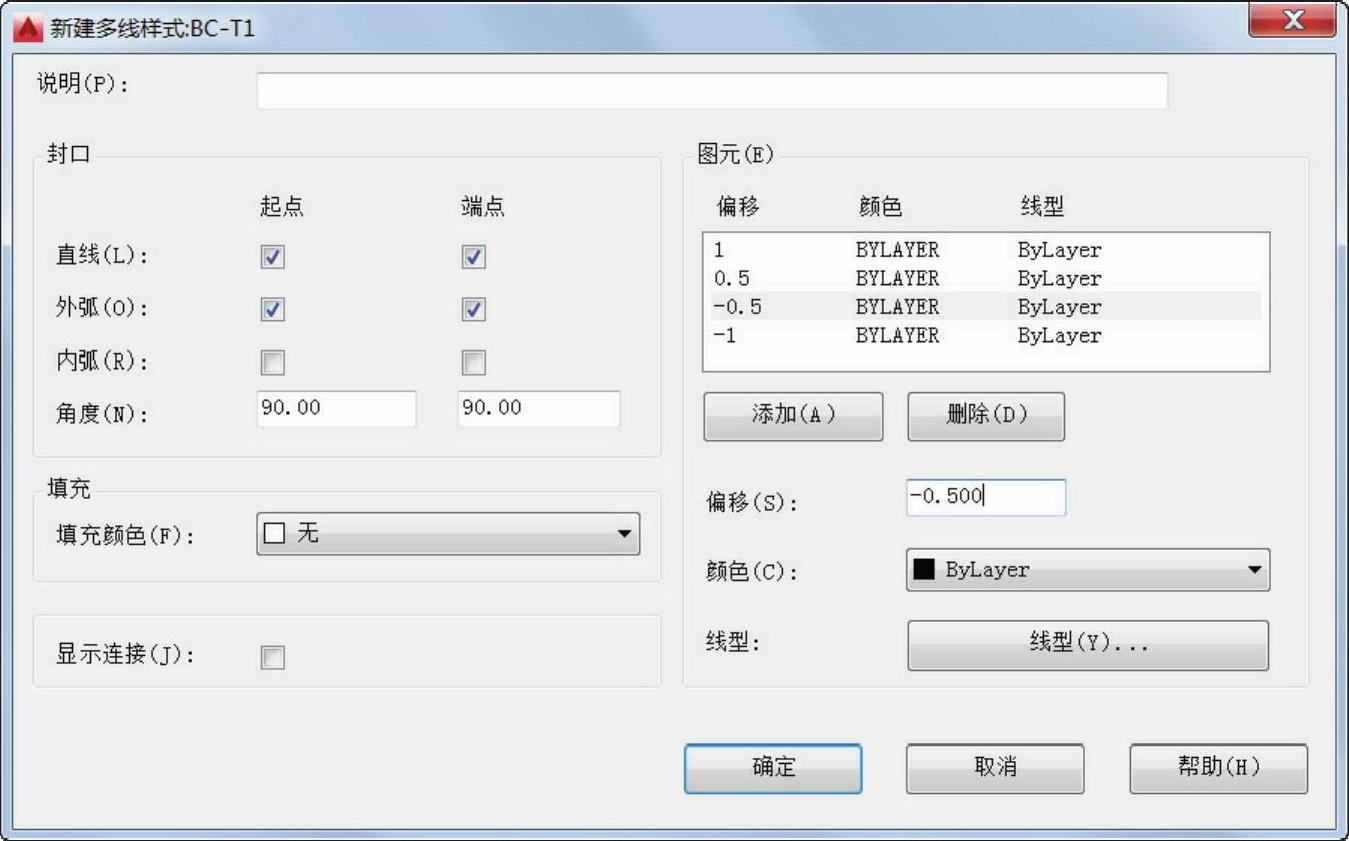

978-7-111-52170-9-Chapter02-144.jpg系统弹出“新建多线样式：*”对话框（*表示样式名），如图2-25所示。在该对话框中可以设置多线样式的参数，如起点和端点的封口类型、填充颜色、图元偏移参数和颜色等，还可以添加平行线。需要时，可以在“说明”文本框中输入说明信息，这些说明信息可以包含255个字符（包括空格）。

978-7-111-52170-9-Chapter02-145.jpg设置好新多线样式后，单击“新建多线样式：*”对话框中的“确定”按钮。


图2-23 “多线样式”对话框


图2-24 “创建新的多线样式”对话框


图2-25 “新建多线样式：*”对话框（*表示样式名）

978-7-111-52170-9-Chapter02-149.jpg在“多线样式”对话框中单击“保存”按钮将多线样式保存到文件（默认文件为“acad.mln”）。可以将多个多线样式保存到同一个文件中。

978-7-111-52170-9-Chapter02-150.jpg确认新建多线样式后关闭“多线样式”对话框。
