创建多段线：定义直线和圆弧组合

2023-06-20 理论教育版权反馈

【摘要】：用户可以指定下一个点，或者选择“圆弧”“半宽”“长度”“放弃”和“宽度”选项之一来定义多段线。图2-16 创建多段线的提示信息可以绘制由直线和圆弧组合的多段线，步骤如下。指定多段线线段的起点。按键结束，或者输入“C”并按键以选择“闭合”选项，使多段线闭合。单击“多段线”按钮，根据命令行提示执行下列操作。

AutoCAD中的多段线是作为单个对象创建的相互连接的线段序列，它可以是直线段、弧线段或两者的组合线段。多段线适用于地形、等压和其他科学应用的轮廓素线，布线图和印制电路板布局，流程图和布管图，三维实体建模的拉伸轮廓和拉伸路径等方面。

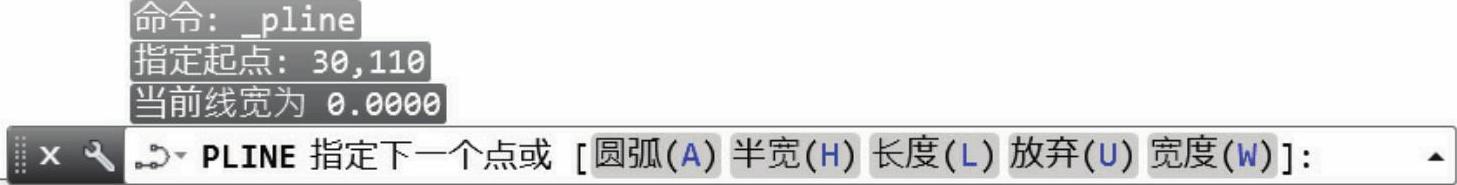

在功能区“默认”选项卡的“绘图”面板中单击“多段线”按钮，系统提示“指定起点”；指定起点后，命令窗口中显示的提示信息如图2-16所示。用户可以指定下一个点，或者选择“圆弧”“半宽”“长度”“放弃”和“宽度”选项之一来定义多段线。

图2-16 创建多段线的提示信息

可以绘制由直线和圆弧组合的多段线，步骤如下。

单击“多段线”按钮。

指定多段线线段的起点。

指定多段线线段的端点。如果在“指定下一个点或[圆弧（A）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：”命令提示下输入“A”并按<Enter>键，即选择“圆弧（A）”选项，则切换到“圆弧”模式；如果在“[角度（A）/圆心（CE）/闭合（CL）/方向（D）/半宽（H）/直线（L）/半径（R）/第二个点（S）/放弃（U）/宽度（W）]：”命令提示下输入“L”并按<Enter>键，即选择“直线（L）”选项，则返回到“直线”模式。
