在AutoCAD 2016中如何创建正多边形？

2023-06-20 理论教育 版权反馈
【摘要】：在AutoCAD 2016中，可以创建具有3～1024条等边长的闭合多段线。指定正多边形的中心。下面是一个执行“外切于圆”创建正六边形的操作命令记录。图2-12 内接于圆的正多边形绘制内接于圆的正多边形的典型步骤如下。在命令行提示下指定多边形的边数。从功能区“默认”选项卡的“绘图”面板中单击“正多边形”按钮。指定正多边形的该线段的第二个端点。

在AutoCAD 2016中，可以创建具有3～1024条等边长的闭合多段线（正多边形）。绘制正多边形的方法主要有3种，即绘制外切于圆的正多边形、绘制内接于圆的正多边形和通过指定一条边绘制正多边形。

1.绘制外切于圆的正多边形

使用该方法需要指定从正多边形圆心到各边中点的距离，如图2-11所示。使用该方法的绘制步骤如下。

978-7-111-52170-9-Chapter02-76.jpg从功能区“默认”选项卡的“绘图”面板中单击“正多边形”按钮978-7-111-52170-9-Chapter02-77.jpg。

978-7-111-52170-9-Chapter02-78.jpg在命令行提示下输入边数。

978-7-111-52170-9-Chapter02-79.jpg指定正多边形的中心。

978-7-111-52170-9-Chapter02-80.jpg输入“C”以选择“外切于圆”选项。

978-7-111-52170-9-Chapter02-81.jpg输入半径长度。

下面是一个执行“外切于圆”创建正六边形的操作命令记录。

命令：_polygon

输入侧面数<4>：6↙

指定正多边形的中心点或[边（E）]：0，0↙

输入选项[内接于圆（I）/外切于圆（C）]<C>：C↙

指定圆的半径：68↙

2.绘制内接于圆的正多边形

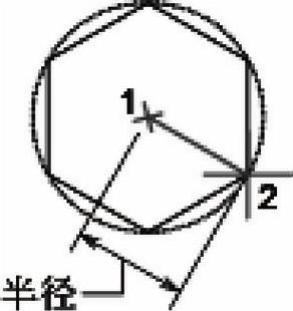

使用该方法需要指定外接圆的半径，正多边形的所有顶点都将在此圆周上，如图2-12所示。


图2-11 外切于圆的正多边形


图2-12 内接于圆的正多边形

绘制内接于圆的正多边形的典型步骤如下。

978-7-111-52170-9-Chapter02-84.jpg从功能区“默认”选项卡的“绘图”面板中单击“正多边形”按钮978-7-111-52170-9-Chapter02-85.jpg。

978-7-111-52170-9-Chapter02-86.jpg在命令行提示下指定多边形的边数。

978-7-111-52170-9-Chapter02-87.jpg指定正多边形的中心。

978-7-111-52170-9-Chapter02-88.jpg输入“I”以选择“内接于圆”选项。

978-7-111-52170-9-Chapter02-89.jpg输入圆半径。

下面是一个执行“内接于圆”创建正六边形的操作命令记录。

命令：_polygon

输入边的数目<6>：↙

指定正多边形的中心点或[边（E）]：100，100↙

输入选项[内接于圆（I）/外切于圆（C）]<C>：I↙

指定圆的半径：53↙

3.通过指定一条边绘制正多边形

通过指定第一条边的两个端点来定义正多边形，其操作步骤如下。

978-7-111-52170-9-Chapter02-90.jpg从功能区“默认”选项卡的“绘图”面板中单击“正多边形”按钮978-7-111-52170-9-Chapter02-91.jpg。

978-7-111-52170-9-Chapter02-92.jpg在命令行提示下输入边数。

978-7-111-52170-9-Chapter02-93.jpg在命令窗口的命令行中输入“E”以选择“边（E）”选项，也可以使用鼠标在命令行中直接选择提示选项“边（E）”。

978-7-111-52170-9-Chapter02-94.jpg指定一条正多边形线段的第一个端点。

978-7-111-52170-9-Chapter02-95.jpg指定正多边形的该线段的第二个端点。
