AutoCAD绘制带倒角矩形示例
【摘要】：指定矩形另一角点的位置。命令：_rectang指定第一个角点或[倒角/标高/圆角/厚度/宽度]：C↙指定矩形的第一个倒角距离<0.0000>：5↙指定矩形的第二个倒角距离<5.0000>：↙指定第一个角点或[倒角/标高/圆角/厚度/宽度]：0，0↙指定另一个角点或[面积/尺寸/旋转]：D↙指定矩形的长度<10.0000>：50↙指定矩形的宽度<10.0000>：32↙指定另一个角点或[面积/尺寸/旋转]：50，32↙绘制的矩形如图2-10所示，该矩形带有倒角。
绘制矩形的典型步骤如下。
指定矩形第一个角点的位置。
指定矩形另一角点的位置。
在创建矩形的过程中，可以根据实际情况选择“倒角”“标高”“圆角”“厚度”和“宽度”等选项进行相关设置。在指定第一个角点后，还可以指定矩形参数（长度、宽度、旋转角度）等。
下面介绍一个绘制带倒角的矩形实例，其操作及说明如下。
在功能区“默认”选项卡的“绘图”面板中单击“矩形”按钮
，然后根据命令提示进行如下操作。
命令：_rectang
指定第一个角点或[倒角（C）/标高（E）/圆角（F）/厚度（T）/宽度（W）]：C↙
指定矩形的第一个倒角距离<0.0000>：5↙
指定矩形的第二个倒角距离<5.0000>：↙
指定第一个角点或[倒角（C）/标高（E）/圆角（F）/厚度（T）/宽度（W）]：0，0↙
指定另一个角点或[面积（A）/尺寸（D）/旋转（R）]：D↙
指定矩形的长度<10.0000>：50↙
指定矩形的宽度<10.0000>：32↙
指定另一个角点或[面积（A）/尺寸（D）/旋转（R）]：50，32↙

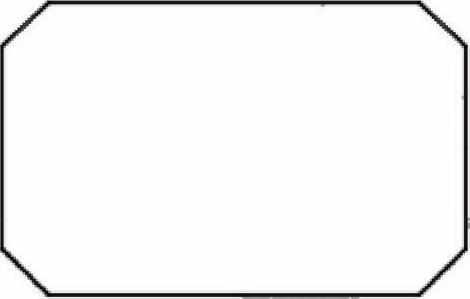

绘制的矩形如图2-10所示，该矩形带有倒角。
图2-10 绘制的矩形
