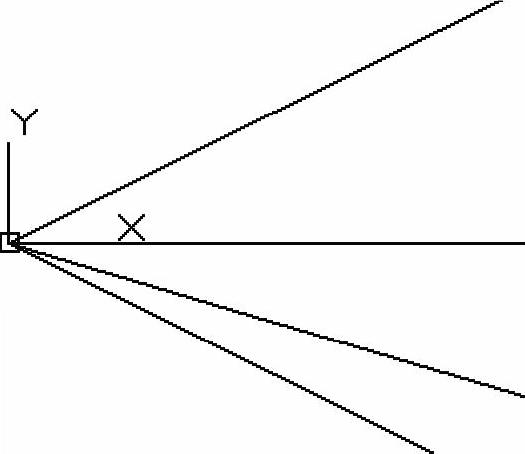

图2-2 绘制始于同一点的4条射线

构造线可以放置在三维空间中的任意位置。需要用户注意的是，构造线有时候可能会造成一定的视觉混乱。

可以采用两点法来创建构造线，即通过指定两点创建构造线，其中，指定的第一个点（根）被认为是构造线概念上的中点。构造线的中点可以通过“中点”对象捕捉来捕捉到。

指定两点创建构造线的步骤如下。

单击“构造线”按钮。

指定一个点以定义构造线的根。

指定第二个点，即构造线要经过的点。

根据需要继续指定其他点来创建构造线。所有后续构造线都经过第一个指定点。

按<Enter>键结束命令。

此外，也可以使用其他方法创建构造线，这些方法选项可以从命令提示中选择，如图2-3所示，包括“水平”“垂直”“角度”“二等分”和“偏移”。这些方法选项的功能含义如下。

图2-3 创建构造线的提示选项

●“水平”/“垂直”：创建一条经过指定点并且与当前UCS的X或Y轴平行的构造线。

●“角度”：可以选择一条参考线，指定那条直线与构造线的角度，从而创建所需的构造线；也可以通过指定角度和构造线必经的点来创建与水平轴成指定角度的构造线。

●“二等分”：创建二等分指定角的构造线，需要指定用于创建角度的顶点和直线。

●“偏移”：创建平行于指定基线的构造线，需要指定偏移距离，选择基线，然后指明构造线位于基线的哪一侧。
