【摘要】：先选择的图形对象以特定颜色形式亮显，并且在对象的特定位置显示“夹点”，如图1-59所示。图1-64 交叉多边形选择a）指定若干点形成交叉多边形选择区域 b）完成选择对象●在AutoCAD 2016中，可以采用套索选择的方式来选择图形对象。

制图工作离不开图形对象的选择操作。与其他绘图软件类似，AutoCAD也具有以下两种典型的选择操作流程。第一种选择操作流程是使用鼠标先选择对象，再执行修改编辑命令。先选择的图形对象以特定颜色形式亮显，并且在对象的特定位置显示“夹点”，如图1-59所示。第二种选择操作流程是在执行一些命令（如修改编辑）后，再根据提示选择所需的对象，此时选择的对象将以特定颜色高亮显示（在以往的版本以虚线显示），但没有显示“夹点”，如图1-60所示。

图1-59 先选择对象时

图1-60 先执行命令后选择对象时

在AutoCAD中，用户要掌握以下常用的对象选择方式。

●通过单击单个对象来选择它，而以连续单击其他对象的方式可以选择更多对象。如果要从选择集中移除某图形对象，则按住<Shift>键的同时单击它即可。

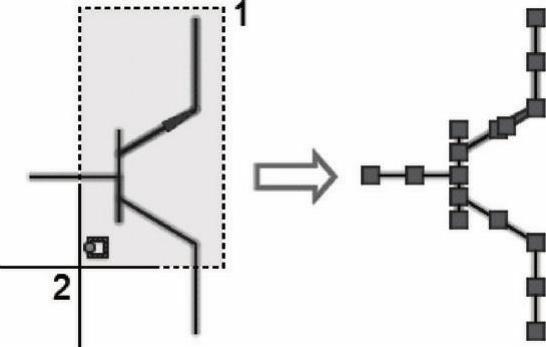

●“窗口”选择：从左向右拖动鼠标光标指定一对对角点以形成一个矩形区域，完全位于矩形区域中的对象均被选择，如图1-61所示。

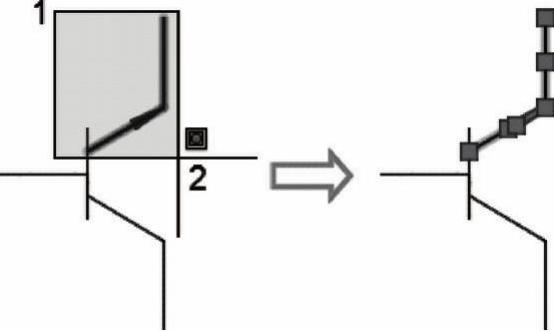

●“交叉”选择（也称“窗交”选择）：从右向左拖动光标指定一对对角点以形成一个以虚线显示的矩形框，矩形框包围的或与矩形框相交的对象都被选择，如图1-62所示。

●使用“窗口多边形选择”来选择完全封闭在选择区域中的对象。例如，执行某命令出现“选择对象”的提示时，在命令窗口的命令行输入“WPOLYGON”或“WP”命令，按<Enter>键确认，接着指定若干点创建一个实线的多边形区域，处于完全被包围在里面的图形对象将被选择，如图1-63所示（为了区分，这里特意以虚线显示被选中的图形对象）。

图1-61 “窗口”选择

图1-62 “窗交”选择

图1-63 窗口多边形选择示例

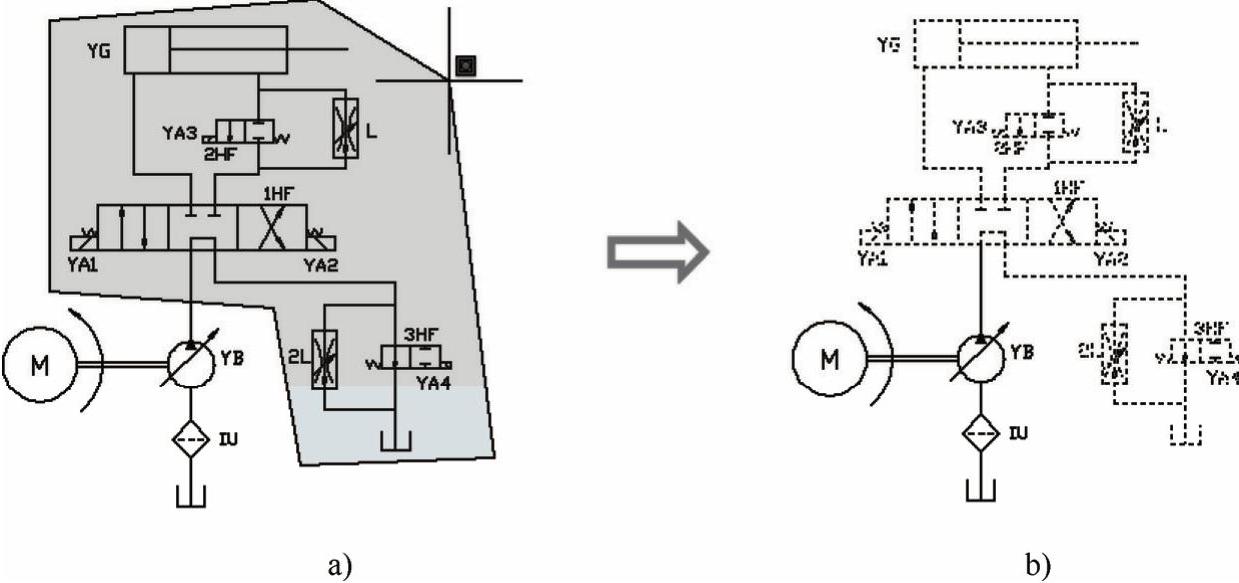

a）指定点形成窗口多边形选择区域 b）完全处于选择区域中的对象被选择

●使用“交叉多边形选择”可以选择完全包含于或经过选择区域的对象。例如，执行某命令出现“选择对象”的提示时，在命令窗口的命令行输入“CPOLYGON”或“CP”命令，并按<Enter>键，接着指定若干点创建一个以虚线显示的多边形区域，完全被围住的或与它相交的图形对象将被选择，如图1-64所示。

图1-64 交叉多边形选择

a）指定若干点形成交叉多边形选择区域 b）完成选择对象

●在AutoCAD 2016中，可以采用套索选择的方式来选择图形对象。要创建套索选择，则需要在按住鼠标左键的同时拖曳鼠标，最后释放鼠标左键。但要注意的是在使用套索选择时，可以按空格键在“窗口”“窗交”和“栏选”对象选择模式之间切换。所谓的“栏选”通常是指在“选择对象”提示下输入“F（栏选）”并按(Enter)键，接着指定若干点创建经过要选择对象的选择栏，最后按<Enter>键完成选择。
