使用极轴追踪,光标将按指定角度进行移动。创建或修改对象时,可以使用极轴追踪来显示由指定的极轴角度所定义的临时对齐路径,所述的极轴角度相对于当前用户坐标系(UCS)的方向和图形中基准角度约定的设置(在“图形单位”对话框中设置)。启用极轴追踪时移动光标,如果接近于指定的极轴角度,将显示对齐路径和工具提示。通常与“交点”或“外观交点”对象捕捉模式一起使用极轴追踪,可以找出极轴对齐路径与其他对象的交点。极轴追踪与正交模式不能同时打开。
在状态栏中单击“极轴追踪”按钮,或者按<F10>键,可以打开后关闭极轴追踪。
要设置极轴追踪模式,则在状态栏中右击“极轴追踪”按钮并从弹出的快捷菜单中选择“正在追踪设置”命令,打开“草图设置”对话框的“极轴追踪”选项卡,如图1-52所示,从中控制自动追踪设置,包括极轴角设置、对象捕捉追踪设置和极轴角测量设置。其中,在“极轴角设置”选项组中设定极轴追踪的对齐角度,如增量角和附加角。在“增量角”下拉列表框中设定用来显示极轴追踪对齐路径的极轴角增量,既可以输入任何角度,也可以从列表中选择90、45、30、22.5、18、15、10或5这些常用角度。当选中“附加角”复选框时则对极轴追踪使用列表中的附加角度(附加角度是绝对的,而非增量的),单击“新建”按钮可以最多添加10个附加极轴追踪对齐角度。

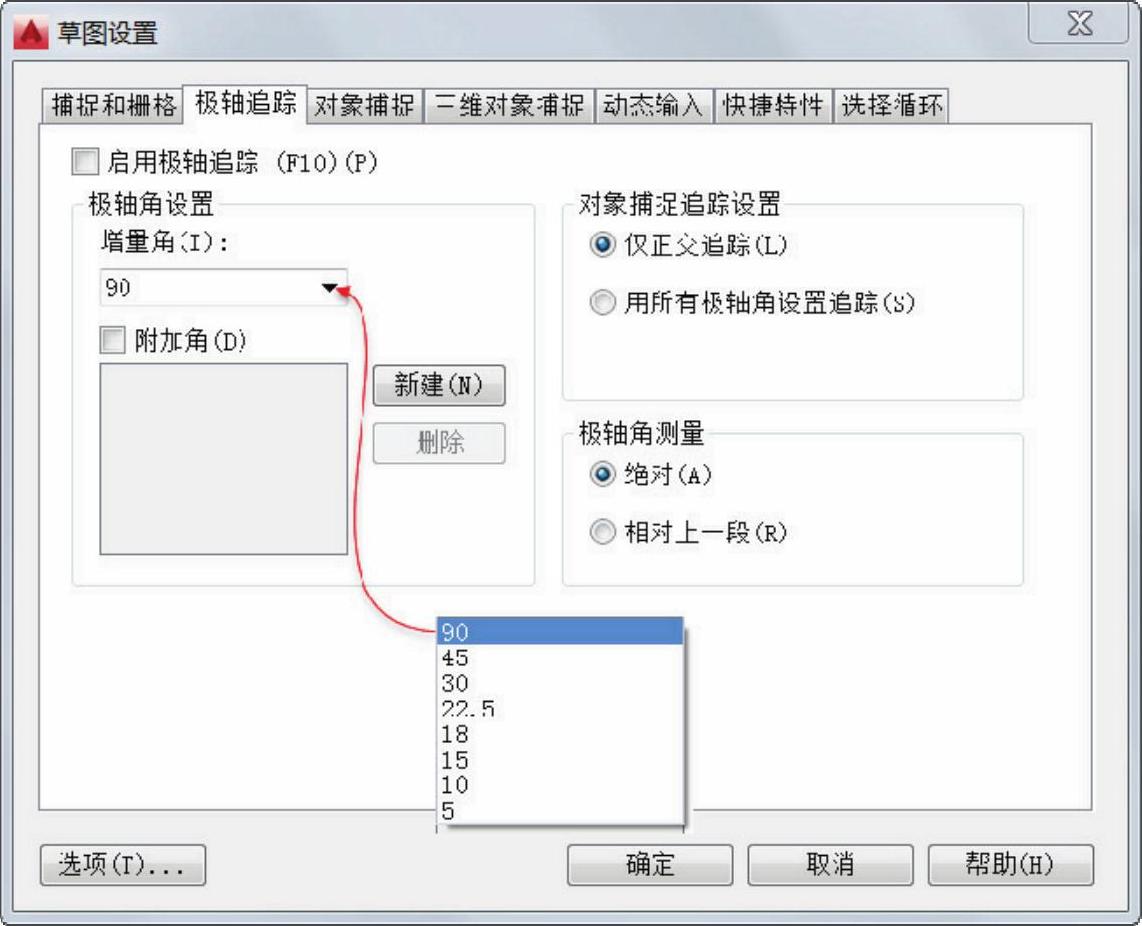

图1-52 “草图设置”对话框的“极轴追踪”选项卡
在“对象捕捉追踪设置”选项组中设定对象捕捉追踪选项。当选择“仅正交追踪”单选按钮时,当对象捕捉追踪打开时仅显示已获得的对象捕捉点的正交(水平/垂直)对象捕捉追踪路径。当选择“用所有极轴角设置追踪”单选按钮时,将极轴追踪设置应用于对象捕捉追踪,此时使用对象捕捉追踪时,光标将从获取的对象捕捉点起沿极轴对齐角度进行追踪。
