【摘要】：本节先介绍对象捕捉追踪。对象捕捉追踪与对象捕捉一起使用，必须设定对象捕捉才能从对象的捕捉点进行追踪。使用对象捕捉追踪，可以沿着基于对象捕捉点的对齐路径进行追踪，一次最多可以获取7个追踪点。默认情况下，对象捕捉追踪将设定为正交，对齐路径将显示在始于已获取的对象点的0°、90°、180°和270°方向上。在状态栏中单击选中“对象捕捉追踪”按钮，或者按键，可以打开或关闭对象捕捉追踪模式。

可以沿着指定方向（称为对齐路径）按指定角度或与其他对象的指定关系创建对象，这便需要使用自动追踪功能，所谓的自动追踪包括两种主要类型，即对象捕捉追踪和极轴追踪。本节先介绍对象捕捉追踪。对象捕捉追踪与对象捕捉一起使用，必须设定对象捕捉才能从对象的捕捉点进行追踪。

使用对象捕捉追踪，可以沿着基于对象捕捉点的对齐路径进行追踪，一次最多可以获取7个追踪点。在获取点之后，当在绘图路径上移动光标时，将显示相对于获取点的水平、垂直或极轴对齐路径，例如可以基于对象的中点、端点或交点并沿着某个路径选择一点。默认情况下，对象捕捉追踪将设定为正交，对齐路径将显示在始于已获取的对象点的0°、90°、180°和270°方向上。使用对象捕捉追踪的典型示例如图1-51所示，在该示例中启用了相关的对象捕捉，执行“直线”命令后单击端点1作为直线起点，将光标移动到其他对象的交点2处获取该点，接着沿水平对齐路径移动光标，并将该水平对齐路径与获取点1的垂直对齐路径的交点指定为直线的第2点（端点），从而绘制一条直线段AB。

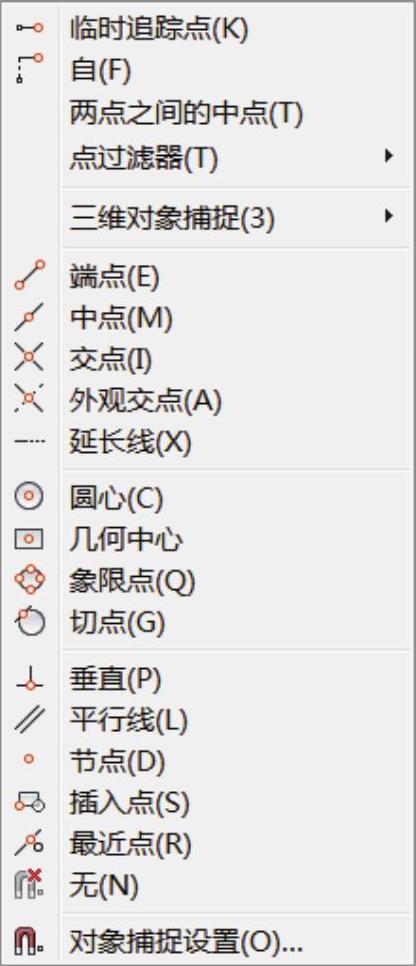

图1-50 用来选择对象捕捉替换模式的快捷菜单

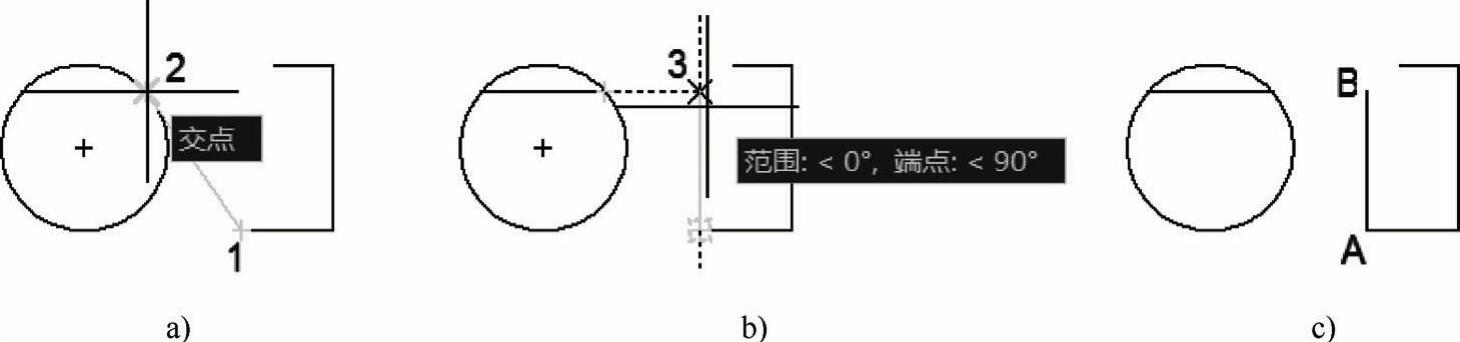

图1-51 使用对象捕捉追踪的典型示例

a）指定直线起点和获取点 b）通过对象捕捉追踪确定直线端点 c）完成绘制直线段AB

在状态栏中单击选中“对象捕捉追踪”按钮，或者按<F11>键，可以打开或关闭对象捕捉追踪模式。
