使用对象捕捉模式的1.9.2版本功能说明

2023-06-20 理论教育版权反馈

【摘要】：对象捕捉对于在对象上指定精确位置非常重要。注意：按键也可以启用或关闭对象捕捉功能模式。在“对象捕捉模式”选项组中选中所需要的复选框，即表示启用相应的具体对象捕捉模式，例如选中“端点”“中点”“圆心”“象限点”“交点”“节点”和“切点”复选框等。“全部选择”按钮用于选中全部对象捕捉模式，而“全部清除”按钮则用于取消选中全部对象捕捉模式。

在AutoCAD 2016中，用户可以灵活地使用对象捕捉功能来快速而准确地拾取所需的点位置，提高作图效率。对象捕捉对于在对象上指定精确位置非常重要。

在状态栏中单击“对象捕捉”按钮，使此按钮处于高亮显示状态（即选中此按钮）时，表示启用了对象捕捉功能；反之，则关闭对象捕捉功能。

注意：按<F3>键也可以启用或关闭对象捕捉功能模式。

用户可以根据制图需要设置不同的捕捉方式。典型设置步骤如下。

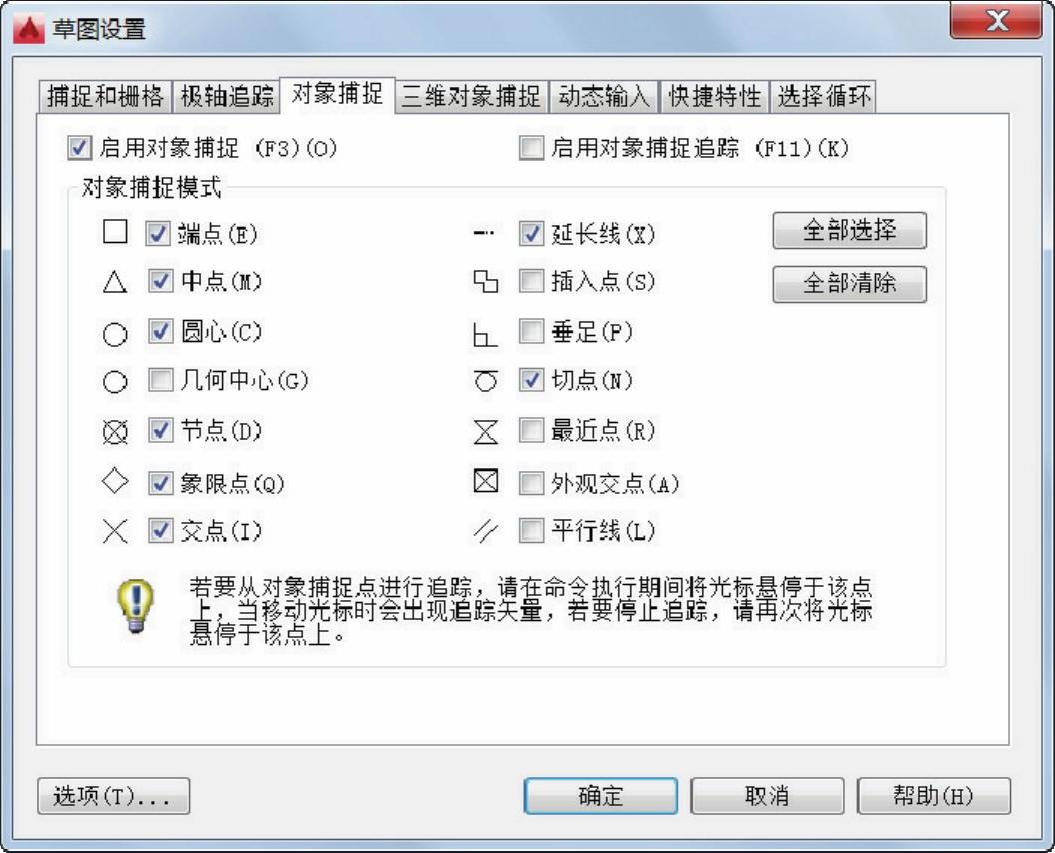

在状态栏中右击“对象捕捉”按钮，接着从弹出的快捷菜单中选择“对象捕捉设置”选项，打开图1-49所示的“草图设置”对话框且自动切换至“对象捕捉”选项卡。

图1-49 “草图设置”对话框的“对象捕捉”选项卡

在“对象捕捉”选项卡中可以选中“启用对象捕捉”复选框或“启用对象捕捉追踪”复选框。

在“对象捕捉模式”选项组中选中所需要的复选框，即表示启用相应的具体对象捕捉模式，例如选中“端点”“中点”“圆心”“象限点”“交点”“节点”和“切点”复选框等。“全部选择”按钮用于选中全部对象捕捉模式，而“全部清除”按钮则用于取消选中全部对象捕捉模式。

单击“确定”按钮。

此外，在制图时，可以临时启用对应的对象捕捉替换模式，其方法是在执行某些绘图命令的过程中，需要指定点时在绘图区域中按住<Shift>键并右击，弹出图1-50所示的快捷菜单，从中选择所需要的命令即可。
