AutoCAD 2016的动态输入模式使用方法

【摘要】:启用动态输入模式时,AutoCAD系统将在位于绘图区域中的光标附近显示信息,该信息会随着光标在绘图区域中的移动而动态更新,而当某条命令为活动时,光标附近出现的命令界面将为用户提供可输入的位置。在动态输入模式下,对于相对坐标,不需要输入“@”符号。图1-35 “草图设置”对话框的“动态输入”选项卡下面介绍指针输入、标注输入、动态提示、绘图工具提示外观和在动态输入模式下绘制图形的实例。

AutoCAD 2016为用户提供了一种高效的输入方式——动态输入模式,该输入模式的优点是在光标附近提供了一个命令界面,可以让用户更专注于绘图区域。启用动态输入模式时,AutoCAD系统将在位于绘图区域中的光标附近显示信息,该信息会随着光标在绘图区域中的移动而动态更新,而当某条命令为活动时,光标附近出现的命令界面将为用户提供可输入的位置。

在AutoCAD 2016的状态栏中单击“动态输入”按钮978-7-111-52170-9-Chapter01-93.jpg,或者按键盘中的<F12>功能键,可以开启或者关闭动态输入模式。

如果要对动态输入模式进行设置,那么可以在状态栏中右击“动态输入”按钮978-7-111-52170-9-Chapter01-94.jpg,接着从弹出的图1-34所示的快捷菜单中选择“动态输入设置”命令,打开“草图设置”对话框,切换到“动态输入”选项卡,从中设置是否启用指针输入和标注输入,并可以设置指针输入、标注输入和动态提示的项目内容,还可以设计工具栏提示外观(选择预览),如图1-35所示。

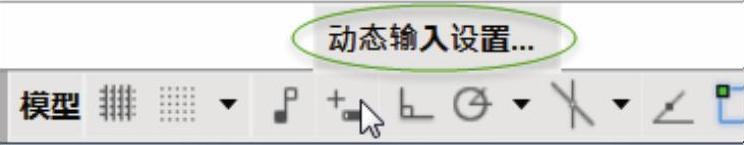

图1-34 选择设置动态输入模式的命令

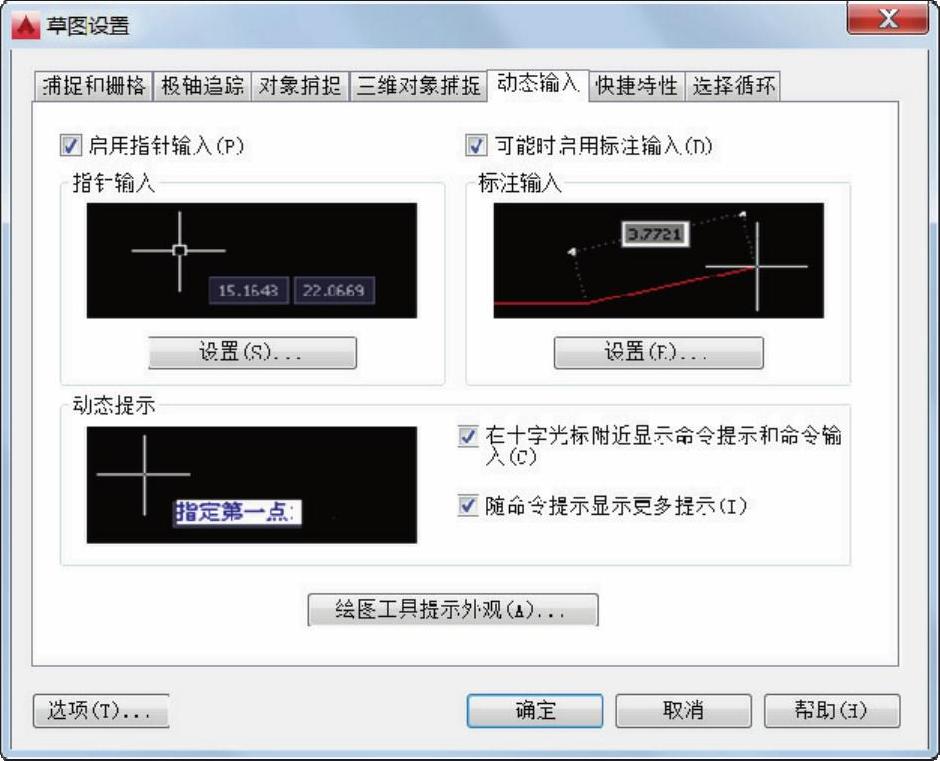

图1-35 “草图设置”对话框的“动态输入”选项卡

下面介绍指针输入、标注输入、动态提示、绘图工具提示外观和在动态输入模式下绘制图形的实例。

1.指针输入

启用指针输入的主要作用是执行命令时,在十字光标附近的工具栏提示(或者称命令界面)中显示十字光标所处位置的坐标,如图1-36所示。此时,可以在工具栏提示中输入坐标值,而不用在命令行中输入坐标值。

启用指针输入时需要注意,第二个点和后续点将默认以相对极坐标(对于“RECTANG”命令,为相对笛卡儿坐标)显示。在动态输入模式下,对于相对坐标,不需要输入“@”符号。如果要使用绝对坐标,则使用“#”符号作为前缀。

在“动态输入”选项卡的“指针输入”选项组中单击“设置”按钮,将弹出图1-37所示的“指针输入设置”对话框,从中可以修改坐标的默认格式,以及控制指针输入工具栏提示何时显示。

2.标注输入

启用标注输入的作用是:当命令提示用户输入第二点或距离时,在工具栏提示界面中将显示距离值和角度值的工具提示,如图1-38a所示,这些值将随着十字光标的移动而改变。若按<Tab>键则可以切换到要更改的值,如图1-38b所示。

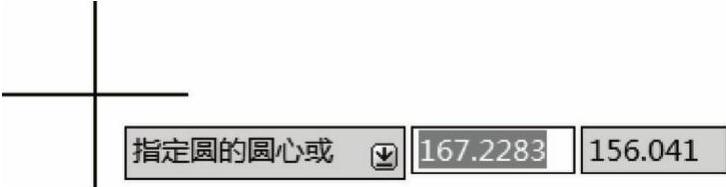

图1-36 启用指针输入

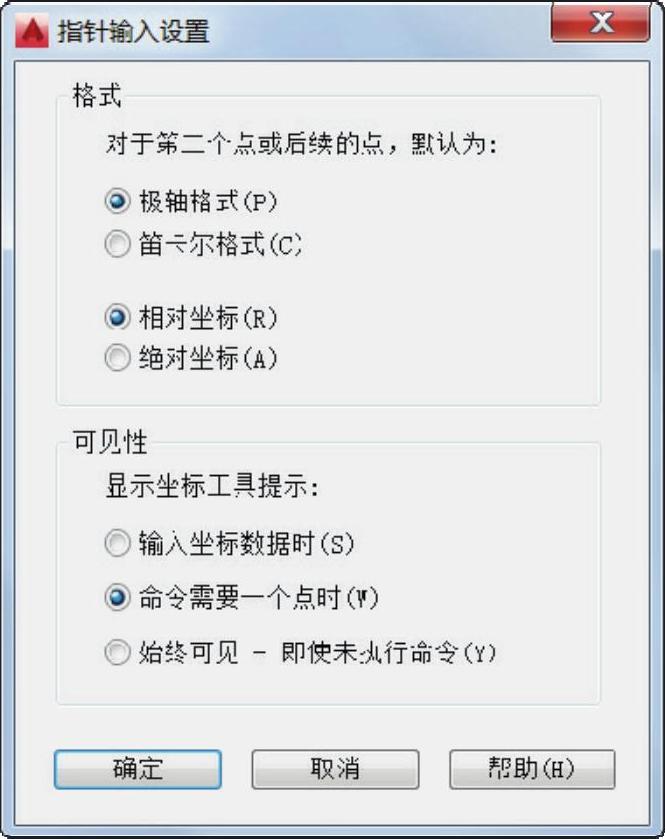

图1-37 “指针输入设置”对话框

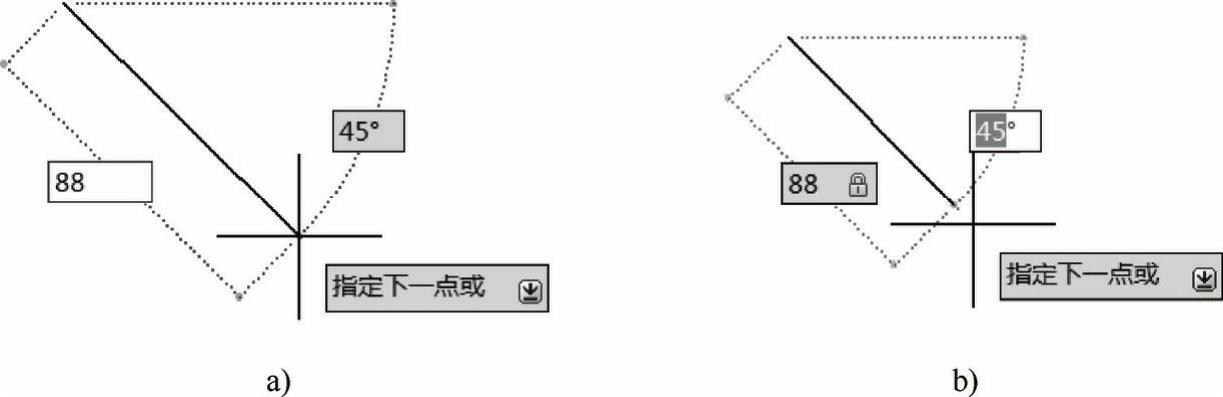

图1-38 标注输入

a)显示距离和角度值 b)切换到要更改的值

标注输入可用于“ARC”“CIRCLE”“ELLIPSE”“LINE”和“PLINE”等命令。

在“动态输入”选项卡的“标注输入”选项组中单击“设置”按钮,系统弹出图1-39所示的“标注输入的设置”对话框,从中进行标注输入的相关设置。

3.动态提示

启用动态提示后,可以在需要时,在光标旁边显示工具提示中的提示,以完成命令。在“动态输入”选项卡的“动态提示”选项组中勾选“在十字光标附近显示命令提示和命令输入”复选框,则启用动态提示以显示“动态输入”工具提示中的提示。另外,可以设置随命令提示显示更多提示。在启用动态提示的情况下,用户可以在工具提示中输入响应,而不必在命令行中输入响应。

在动态提示中,按键盘中的<↓>下箭头键可以访问(包括查看和选择)其他选项,按<↑>上箭头键则可以显示最近的输入。

4.绘图工具提示外观

在“草图设置”对话框的“动态输入”选项卡上单击“绘图工具提示外观”按钮,系统弹出图1-40所示的“工具提示外观”对话框,从中可以定制工具提示外观,包括相关的模型预览和布局预览,而具体的设置内容包括颜色、大小、透明度和应用场合等。


图1-39 “标注输入的设置”对话框

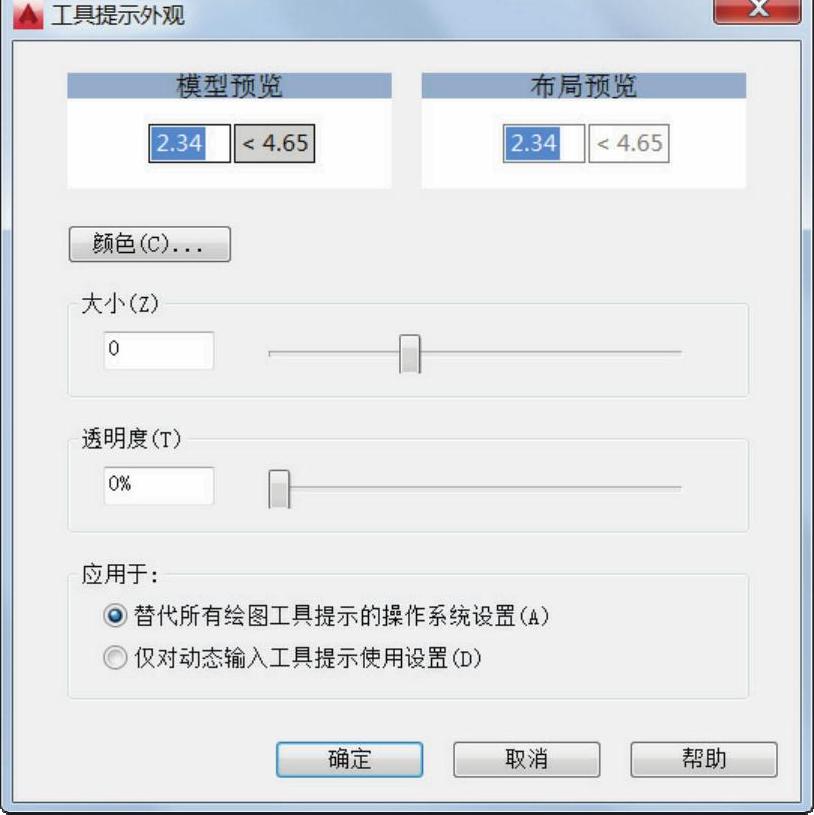

图1-40 “工具提示外观”对话框

5.在动态输入模式下绘制图形的实例

本实例要求使用动态输入模式进行绘图,要完成的图形如图1-41所示。本实例具体的操作步骤如下。

978-7-111-52170-9-Chapter01-102.jpg在一个新建的图形文件中,使用“草图与注释”工作空间,并在状态栏中单击“动态输入”按钮978-7-111-52170-9-Chapter01-103.jpg以确保选中它,从而开启动态输入模式。

978-7-111-52170-9-Chapter01-104.jpg从功能区“默认”选项卡的“绘图”面板中单击“矩形”按钮978-7-111-52170-9-Chapter01-105.jpg

978-7-111-52170-9-Chapter01-106.jpg将鼠标光标移至绘图区域,此时,在十字光标附近显示十字光标所处位置的坐标,输入“100”,如图1-42所示,接着按<Tab>键,输入“100”,如图1-43所示,按<Enter>键,从而完成第1角点的定义。

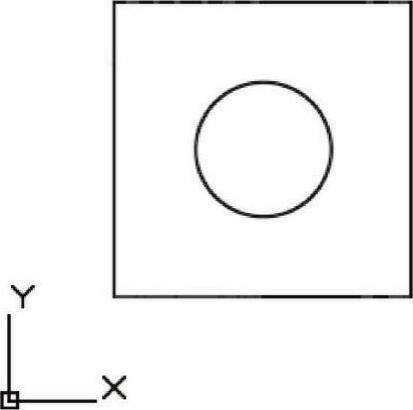

图1-41 要绘制的简单图形


图1-42 输入第1点的X坐标

978-7-111-52170-9-Chapter01-109.jpg往相对于第1角点的右上方向移动光标,输入“280”,按<Tab>键,接着再输入“280”,按<Enter>键。此时,完成矩形的创建,如图1-44所示。

978-7-111-52170-9-Chapter01-110.jpg在功能区“默认”选项卡的“绘图”面板中单击“圆心、半径”按钮978-7-111-52170-9-Chapter01-111.jpg

978-7-111-52170-9-Chapter01-112.jpg将鼠标光标移至矩形内部,注意动态提示信息,输入“#”,接着输入“240”,如图1-45所示,然后按<Tab>键,输入“240”,按<Enter>键,完成圆心的定位。

978-7-111-52170-9-Chapter01-113.jpg在键盘中按<↓>朝下箭头按钮,直到选择“直径”选项,如图1-46所示。

978-7-111-52170-9-Chapter01-114.jpg按<Enter>键确认选择“直径”选项,接着输入“128”,如图1-47所示,按<Enter>键确认。

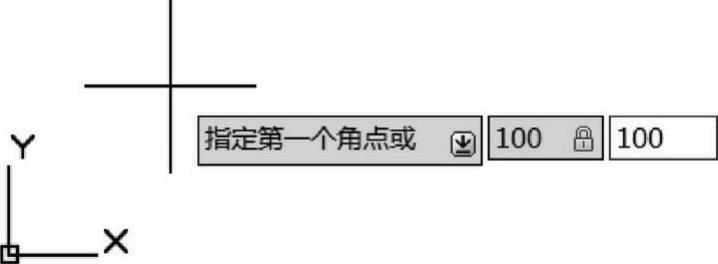

图1-43 输入第1点的Y坐标

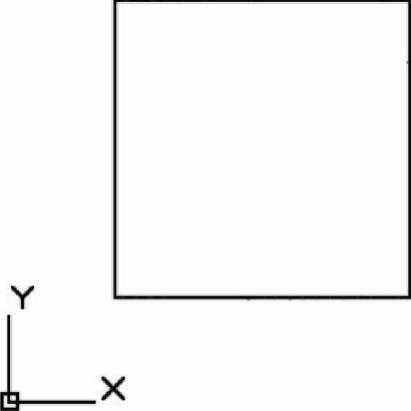

图1-44 绘制的矩形(方形)


图1-45 以绝对坐标输入形式定位圆心


图1-46 选择“直径”选项

此时,完成本例图形的绘制操作,结果如图1-48所示。

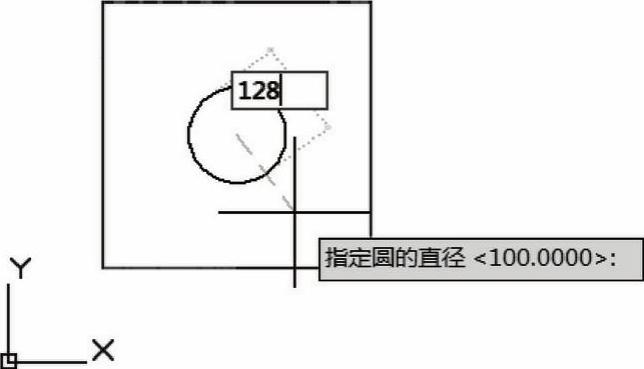

图1-47 输入直径值


图1-48 完成的图形
