如何在命令行输入命令：1.8.1版本
【摘要】：图1-29 在命令行中输入命令及参数在命令行中输入命令后，需要了解当前命令行出现的文字提示信息。图1-30 执行显示全部的操作如果要取消在命令行输入的正在进行的命令操作，可以按键盘中的键。通过这种命令启动方式来进行制图，要求用户熟记各常用工具的完整命令名称及其对应的命令别名。
在命令行输入命令（也称在命令窗口输入命令）是AutoCAD最为经典的命令启动方式，即在命令窗口的命令行中输入所需工具的命令或命令别名，再按<Enter>键或者空格键，然后根据系统提示进一步完成绘图操作。
例如，要绘制一条直线，如图1-29所示，在命令行中输入“LINE”，按<Enter>键，接着在命令行中输入“0，0”，按<Enter>键确认第1点，再输入“108，108”并按<Enter>键确认第2点，最后在“指定下一点或[放弃（U）]：”提示下直接按<Enter>键结束命令，从而完成由指定的两点绘制一条直线段。

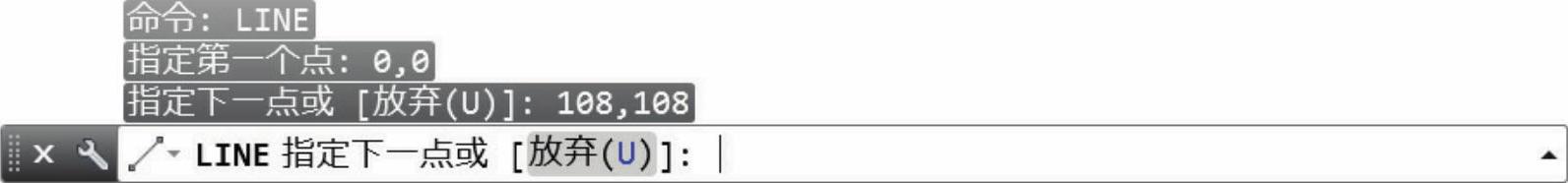

图1-29 在命令行中输入命令及参数
在命令行中输入命令后，需要了解当前命令行出现的文字提示信息。在文字提示信息中，“[]”中的内容为可供选择的选项。要选择某个选项时，可以在当前命令行中输入该选项圆括号中的选项标识（亮显字母），也可以使用鼠标在命令行中单击该提示选项以选择它。在执行某些命令的过程中，若命令提示信息的最后有一个“<>”尖括号，表示该尖括号内的值或选项为当前系统默认的值或选项。此时若直接按<Enter>键，则表示接受系统默认的该当前值或选项。要响应提示时，则输入所需的值或单击图形中的某个位置。例如，在命令行输入“ZOOM”或“Z”并按<Enter>键，接着输入“P”以选择“上一个”选项，如图1-30所示，最后按<Enter>键，则将视图恢复至上一个视图状态。

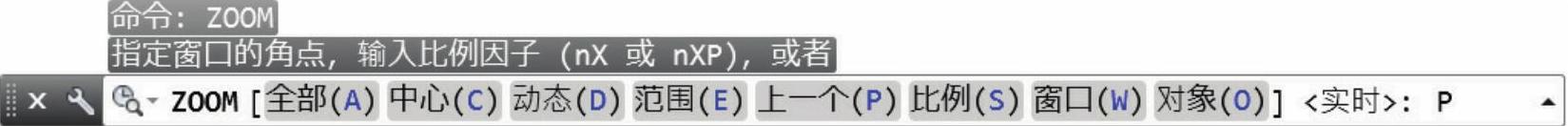

图1-30 执行显示全部的操作
如果要取消在命令行输入的正在进行的命令操作，可以按键盘中的<Esc>键。如果要重复上一个命令，可在“输入命令”的提示下按<Enter>键或空格键，而无须输入命令。(https://www.chuimin.cn)
通过这种命令启动方式来进行制图，要求用户熟记各常用工具的完整命令名称及其对应的命令别名。此外，AutoCAD 2016提供了几种创新功能或方法以帮助用户找到要使用的命令，如“自动完成”功能、“命令行建议列表”功能、“自动更正”功能和“命令循环”功能，它们的功能含义如下。
●“自动完成”功能：在输入时完成命令或系统变量的名称。
●“命令行建议列表”功能：显示匹配或包含用户输入的字母的命令或系统变量列表，还可提供拼写错误的条目的建议。
●“自动更正”功能：自动将拼写错误和更正指定次数的词语添加到指定文本文件中。
●“命令循环”功能：按箭头键时，将循环浏览用户已在当前任务中使用的命令，命令
行左端的箭头按钮也会显示此列表。
