如何设置AutoCAD图纸单位?

【摘要】:用户既可以采用默认的图形单位设置,也可以根据设计实际情况更改图形单位设置,如更改坐标和角度的显示精度和格式。如果创建块或图形时所使用的单位与该选项组设置的“用于缩放插入内容的单位”不相符,则在插入这些块或图形时,系统将对其进行比例缩放。如果在“图形单位”对话框中单击“方向”按钮,则弹出图1-28所示的“方向控制”对话框,从中设置基准角度。在“图形单位”对话框中单击“确定”按钮,从而完成图形单位的设置。

用户既可以采用默认的图形单位设置,也可以根据设计实际情况更改图形单位设置,如更改坐标和角度的显示精度和格式。设置图形单位的方法及步骤如下。

978-7-111-52170-9-Chapter01-76.jpg在命令窗口的当前命令行中输入“UNITS”命令并按<Enter>键,系统弹出图1-27所示的“图形单位”对话框。

978-7-111-52170-9-Chapter01-77.jpg在“长度”选项组的“类型”下拉列表框中选择“小数”“科学”“建筑”“分数”或“工程”以设置长度尺寸的类型。在机械制图和建筑制图中,常使用“小数”类型的以十进制表示的长度单位。指定长度类型选项后,在“精度”下拉列表框中选择所需的单位精度值。

978-7-111-52170-9-Chapter01-78.jpg在“角度”选项组的“类型”下拉列表框中选择角度单位类型(可供选择的角度单位类型选项有“十进制度数”“度/分/秒”“弧度”“勘测单位”和“百分度”),在“精度”下拉列表框中选择所需的单位精度值,还可以勾选“顺时针”复选框将角度方向由默认的逆时针方向改为顺时针方向。我国工程界多采用“十进制度数”。

978-7-111-52170-9-Chapter01-79.jpg在“插入时的缩放单位”选项组中,可以控制插入到当前图形中的块和图形的测量单位。如果创建块或图形时所使用的单位与该选项组设置的“用于缩放插入内容的单位”不相符,则在插入这些块或图形时,系统将对其进行比例缩放。这里所述的插入比例是指源块或图形使用的单位与目标图形使用的单位之比。如果想在插入块时不按照指定单位缩放,那么可以在该选项组的下拉列表框中选择“无单位”选项。

978-7-111-52170-9-Chapter01-80.jpg在“光源”选项组中设定用于指定光源强度的单位。

978-7-111-52170-9-Chapter01-81.jpg如果在“图形单位”对话框中单击“方向”按钮,则弹出图1-28所示的“方向控制”对话框,从中设置基准角度。

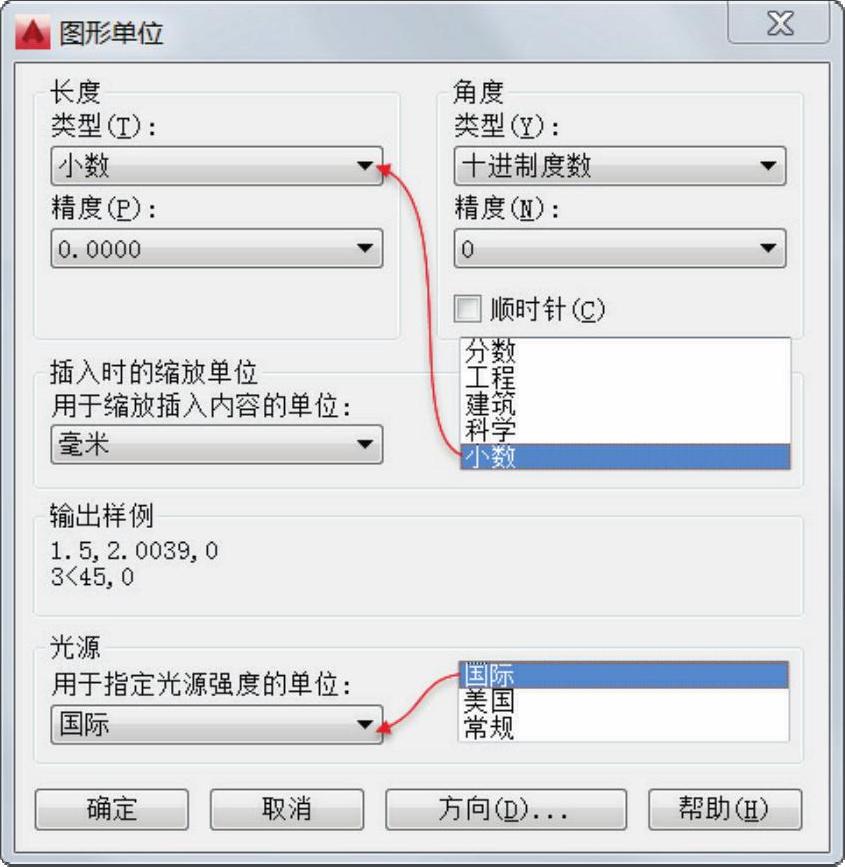

图1-27 “图形单位”对话框

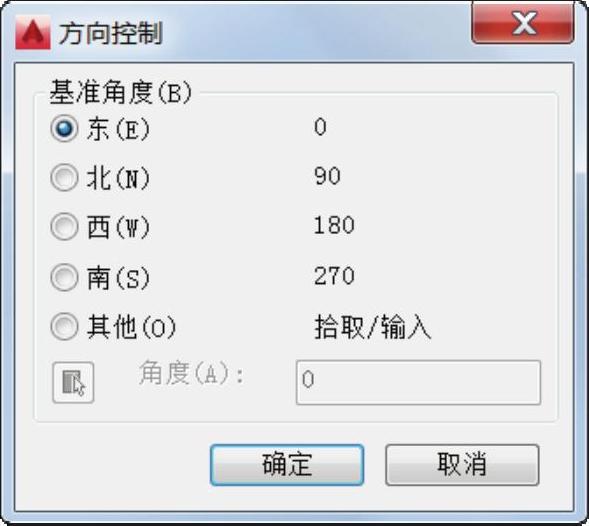

图1-28 “方向控制”对话框

978-7-111-52170-9-Chapter01-84.jpg在“图形单位”对话框中单击“确定”按钮,从而完成图形单位的设置。
