在介绍新建图形文件之前，先介绍以下两个系统变量。

●“STARTUP”：控制使用“NEW”和“QNEW”命令创建新图形时，是否显示“创建新图形”对话框，以及当应用程序启动时是否显示“启动”对话框。当“STARTUP”的值设置为“0”时，显示的将是“选择样板”对话框，或使用在“选项”对话框的“文件”选项卡上设置的默认图形样板文件；当“STARTUP”的值设置为“1”时，启动而不打开图形样板文件，并显示“启动”或“创建新图形”对话框；当“STARTUP”的值设置为“2”时，启动而不打开图形样板文件，如果在应用程序中可用，将显示自定义对话框。

●“FILEDIA”：控制是否显示文件导航对话框。当其值为“0”时，不显示对话框，但允许用户通过在响应命令提示时输入波浪号（～）来请求显示文件对话框；当其值为“1”时，可显示对话框。

在默认情况下（假设系统变量“STARTUP”初始值为“0”，系统变量“FILEDIA”初始值为“1”），在“快速访问”工具栏中单击“新建”按钮978-7-111-52170-9-Chapter01-49.jpg，或者单击“应用程序”按钮978-7-111-52170-9-Chapter01-50.jpg并从打开的应用程序菜单中选择“新建”|“图形”命令，或者按键盘上的<Ctrl+N>组合键，系统弹出图1-18所示的“选择样板”对话框。通过“选择样板”对话框选择符合国标的某公制图形样板，然后单击“打开”按钮，即可完成新建一个图形文件。如果单击位于“打开”按钮右侧的“下三角形”按钮978-7-111-52170-9-Chapter01-51.jpg，则可以从出现的下拉菜单中选择“无样板打开-英制”选项或者“无样板打开-公制”选项，从而不使用样板文件来创建一个基于英制测量系统或公制测量系统的新图形文件。


图1-18 “选择样板”对话框

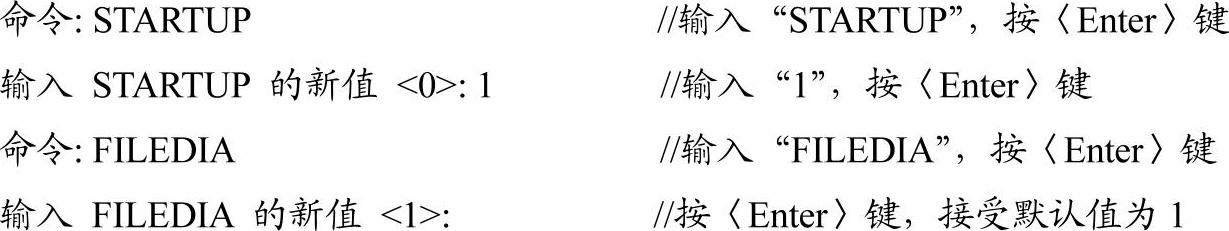

此外，可以设置在新建图形文件的过程中显示“创建新图形”对话框，其方法是通过命令行输入的方式将系统变量“STARTUP”和“FILEDIA”的值均设置为“1”（开）。

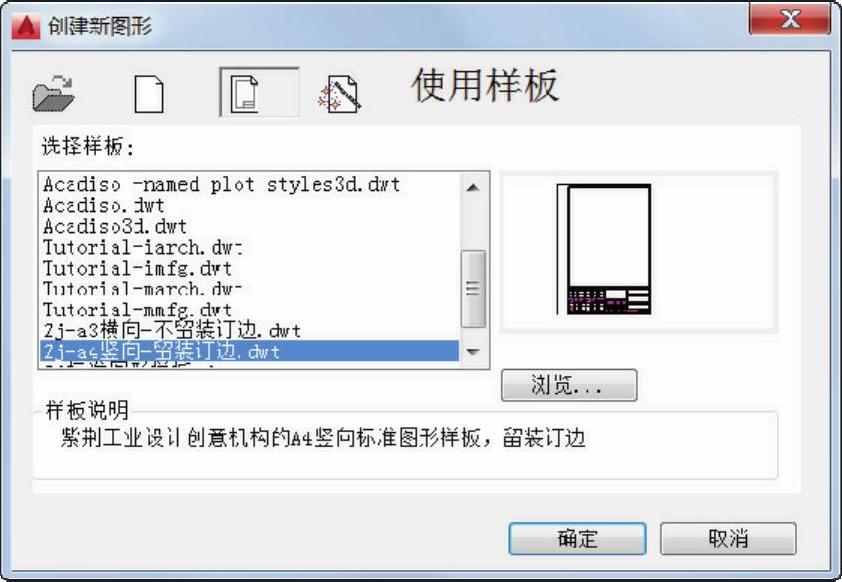

设置好系统变量“STARTUP”和“FILEDIA”的新值后，当在“快速访问”工具栏中单击“新建”按钮978-7-111-52170-9-Chapter01-54.jpg，或者单击“应用程序”按钮978-7-111-52170-9-Chapter01-55.jpg并在弹出的应用程序菜单中选择“新建”|“图形”命令，将打开图卜19所示的“创建新图形”对话框。该对话框中的按钮说明如下。

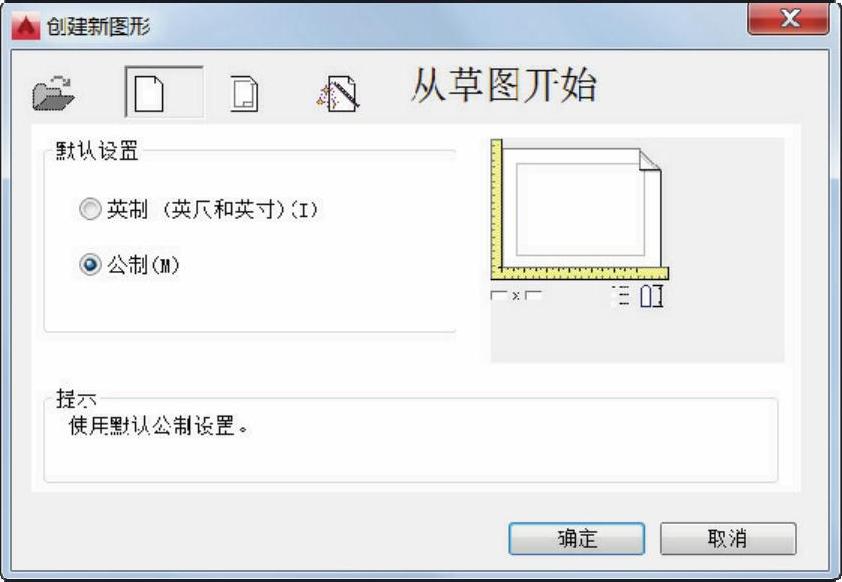

●“从草图开始”按钮U：单击此按钮时，“创建新图形”对话框变为图1 20所示，可以在“默认设置”选项组中选择“英制（英尺和英寸）”或“公制”单选按钮。通常使用默认的公制设置来创建新图形文件。


图1-19 “创建新图形”对话框


图1-20 从草图开始创建新图形

●“使用样板”按钮978-7-111-52170-9-Chapter01-58.jpg：单击此按钮时，“创建新图形”对话框出现“选择样板”列表框和“样板说明”信息栏，从“选择样板”列表框中选择所需的样板来创建新图形文件。

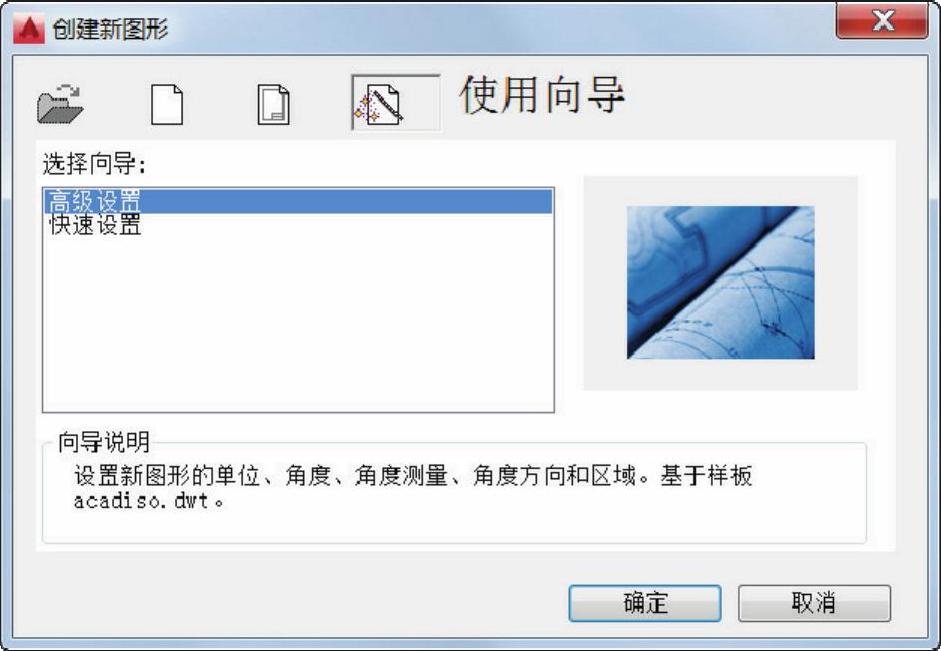

●“使用向导”按钮978-7-111-52170-9-Chapter01-59.jpg：单击此按钮时，可以选择“高级设置”或“快速设置”向导选项，如图1-21所示，通过指定的向导来创建新图形文件。


图1-21 使用向导创建新图形

说明：如果没有特别说明，本书涉及的实例均默认系统变量“STARTUP”初始值为“0”，系统变量“FILEDIA”初始值为“1”。
