如何配置绘图环境：11个选项卡详解
【摘要】：用户可以接受系统默认的绘图环境设置，也可以根据个人习惯、喜好和具体的绘图需要来重新配置。该对话框有11个选项卡，分别为“文件”选项卡、“显示”选项卡、“打开和保存”选项卡、“打印和发布”选项卡、“系统”选项卡、“用户系统配置”选项卡、“绘图”选项卡、“三维建模”选项卡、“选择集”选项卡、“配置”选项卡和“联机”选项卡。
用户可以接受系统默认的绘图环境设置，也可以根据个人习惯、喜好和具体的绘图需要来重新配置。
单击“应用程序”按钮
并在打开的应用程序菜单中单击“选项”按钮，或者在菜单栏中选择“工具”|“选项”命令，系统弹出图1-15所示的“选项”对话框。该对话框有11个选项卡，分别为“文件”选项卡、“显示”选项卡、“打开和保存”选项卡、“打印和发布”选项卡、“系统”选项卡、“用户系统配置”选项卡、“绘图”选项卡、“三维建模”选项卡、“选择集”选项卡、“配置”选项卡和“联机”选项卡。利用这些选项卡可以设置具体的配置项目。

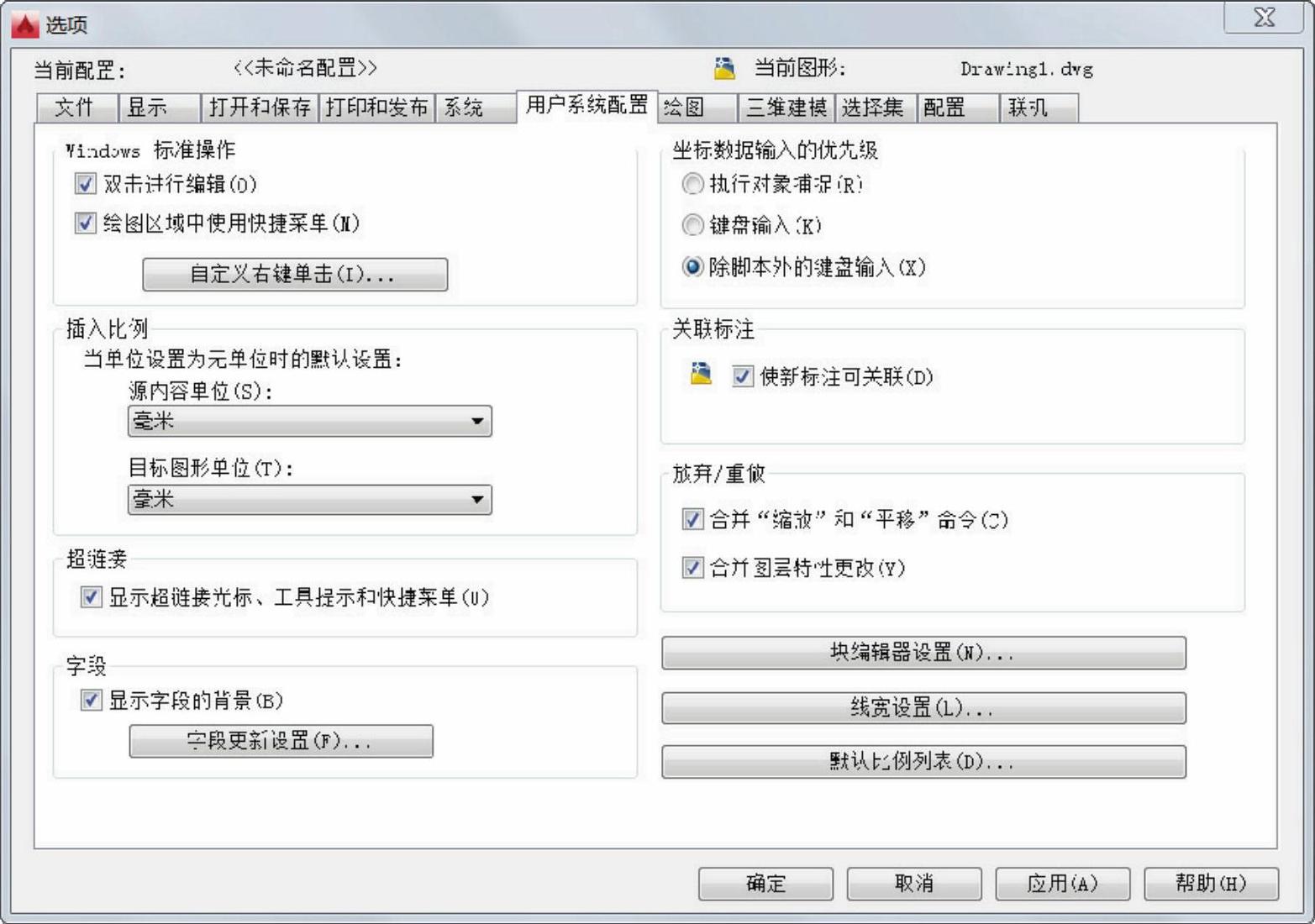

图1-15 “选项”对话框
例如，要设置每隔8min自动保存一次图形文件，那么在“选项”对话框中切换至“打开和保存”选项卡，接着在“文件安全措施”选项组确保勾选“自动保存”复选框，并在“保存间隔分钟数”文本框中输入“8”（该文本框默认度量单位为分钟数），如 图1-16所示，然后单击“应用”按钮。另外，在“打开和保存”选项卡的“文件保存”选项组中，可以设定图形另存为时的默认格式，包括设置默认另存为低版本的*.dwg图形文件等。
又如，如果要将二维模型空间的背景颜色更改为白色，那么单击“应用程序”按钮
并从应用程序菜单中单击“选项”按钮以打开“选项”对话框，切换到“显示”选项卡，在“窗口元素”选项组中单击“颜色”按钮，弹出“图形窗口颜色”对话框，确保“上下文”列表中的“二维模型空间”选项处于被选中的状态，“界面元素”为“统一背景”，再从“颜色”下拉列表框中选择“白”选项，如图1-17所示，单击“应用并关闭”按钮，然后在“选项”对话框中单击“确定”按钮。

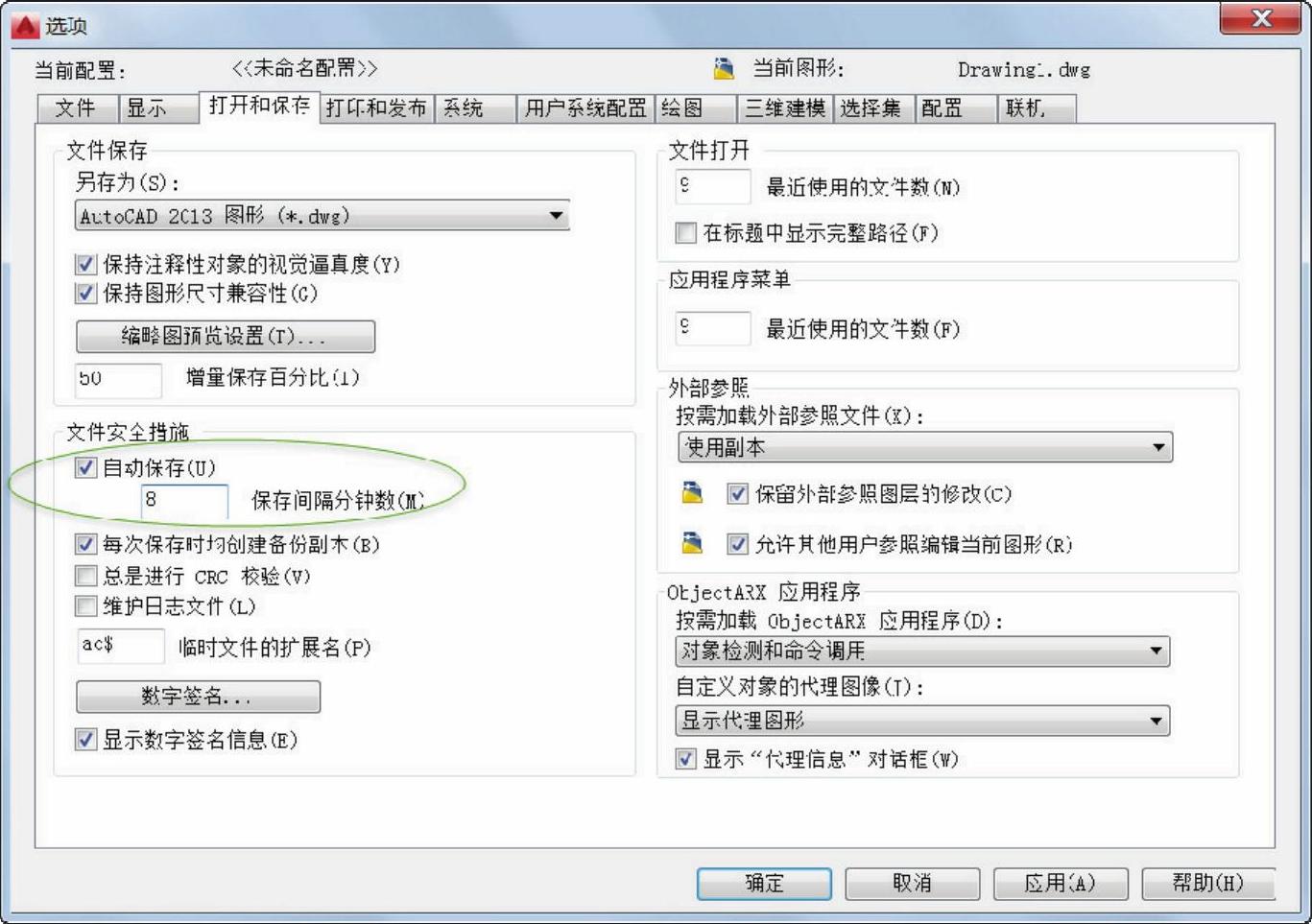

图1-16 设置文件安全措施

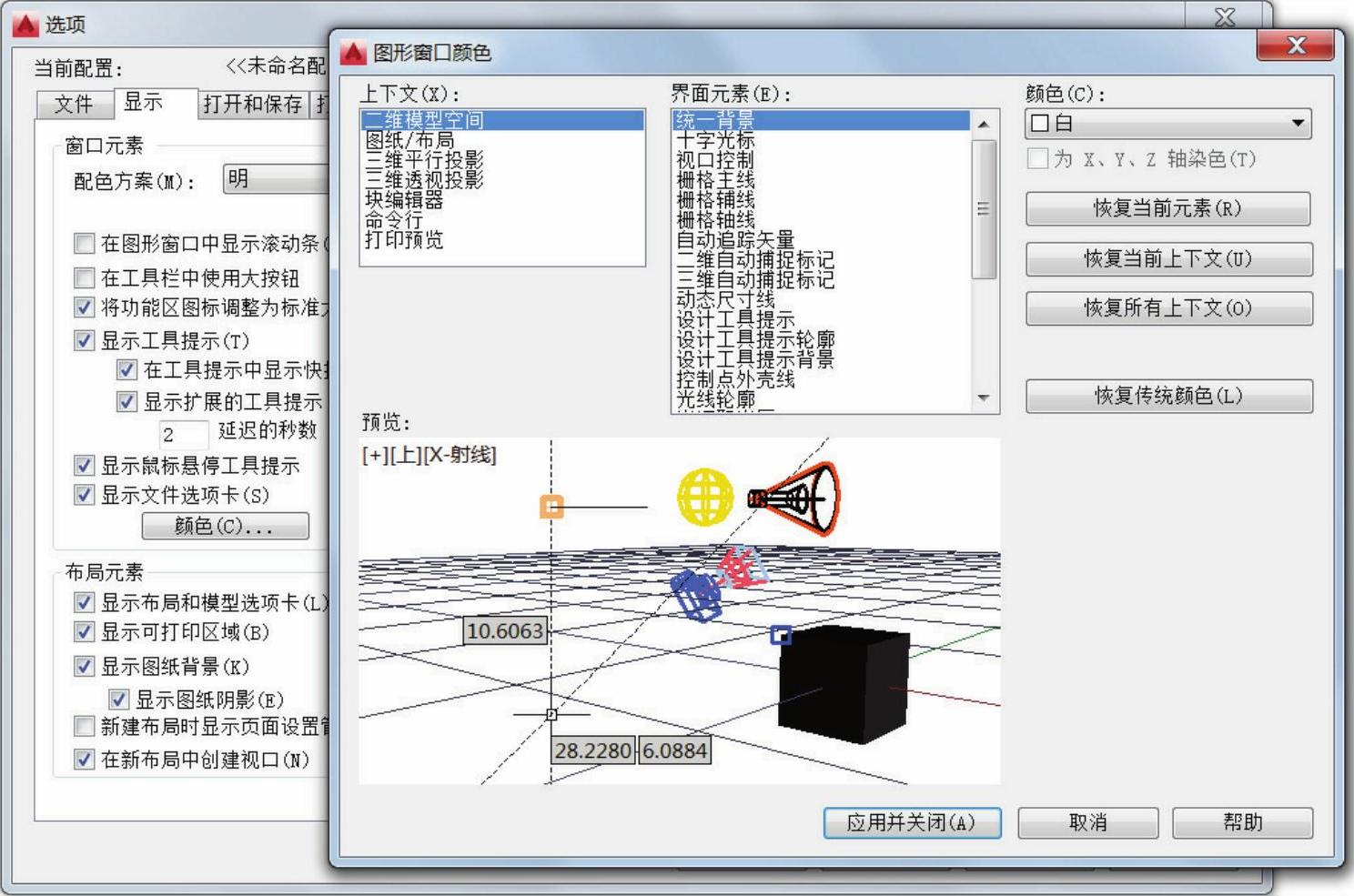

图1-17 使用“图形窗口颜色”对话框
