如何指定图形打印区域和预览图形？
【摘要】：打印图形时,必须指定图形的打印区域。打印之前,可能会重新生成图形以重新计算范围。预览图形时,将隐藏活动工具栏和工具选项板,并显示临时的“预览”工具栏,其中提供打印、平移和缩放图形的按钮。在“打印”和“页面设置”对话框中,缩略预览还在页面上显示可打印区域和图形的位置。
1.打印设置

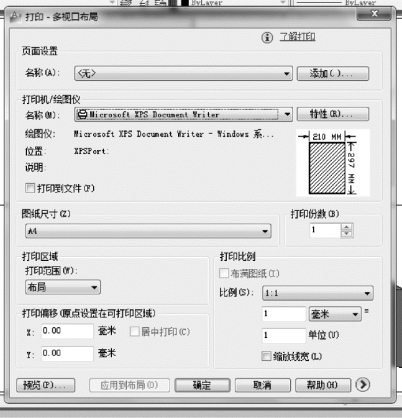

设置打印的相关参数或属性,可以在工作空间中点击菜单“文件”→“打印”命令,弹出“打印”对话框,如图11-10所示。
图11-10 “打印”对话框
2.打印区域设置
在页面设置时,一些相关的打印参数已设置好,这些参数也直接对打印设置有效,如打印机(绘图仪)就是页面设置中设置好的,只需根据不同打印内容进行打印区域的设置。
打印图形时,必须指定图形的打印区域。
“打印”对话框在“打印区域”中提供了以下选项:
“布局或界限”:打印布局时,将打印指定图纸尺寸的可打印区域内的所有内容,其原点从布局中的0,0点计算得出。打印“模型”选项卡时,将打印栅格界限所定义的整个绘图区域。如果当前视口不显示平面视图,该选项与“范围”选项效果相同。
“范围”:打印包含对象图形的部分当前空间。当前空间内的所有几何图形都将被打印。打印之前,可能会重新生成图形以重新计算范围。
“显示”:打印“模型”选项卡中当前视口中的视图或布局选项卡中的当前图纸空间视图。
“视图”:打印以前使用VIEW命令保存的视图。可以从提供的列表中选择命名视图。如果图形中没有已保存的视图,此选项不可用。
“窗口”:打印指定图形的任何部分。单击“窗口”按钮,使用定点设备指定打印区域的对角或输入坐标值。
因设置了布局,所示打印区域默认为布局,如图11-10所示。
3.打印预览
将图形发送到打印机或绘图仪之前,最好先生成打印图形的预览。生成预览可以节约时间和材料。
用户可以从“打印”对话框预览图形。预览显示图形在打印时的确切外观,包括线宽、填充图案和其他打印样式选项,如图11-10所示。
预览图形时,将隐藏活动工具栏和工具选项板,并显示临时的“预览”工具栏,其中提供打印、平移和缩放图形的按钮。
在“打印”和“页面设置”对话框中,缩略预览还在页面上显示可打印区域和图形的位置。

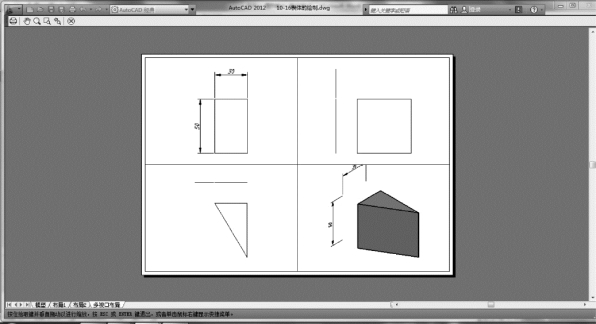

通过打印预览,可以看到前面多视口布局的效果,如图11-11所示。按Esc键,打印预览退出。
图11-11 打印预览
4.打印PDF文件

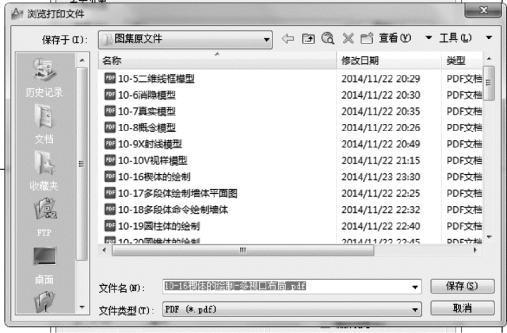

单击“确定”按钮后,会弹出“浏览打印文件”对话框,选择所需的路径,点击“确定”后就可以完成打印,如图11-12所示。打印效果如图11-13所示。
图11-12 浏览打印文件
图11-13 打印效果
