如何创建多视口布局：操作步骤详解
【摘要】：首次单击“布局”标签时,页面上将显示单一视口。使用创建布局向导创建布局,具体操作步骤如下:创建布局。命名新建布局名称为“多视口布局”,如图11-1所示。图11-1创建布局图11-2创建后多视口布局创建多个视口。
1.布局的概念
在模型空间中完成图形之后,可以通过单击“布局”标签,切换到图纸空间来创建要打印的布局。
首次单击“布局”标签时,页面上将显示单一视口。视口中的虚线表示图纸中当前配置的图纸尺寸和绘图仪的可打印区域。用户可以根据需要任意创建多个布局。每个布局都保存在各自的布局选项卡中,可以与不同的页面设置相关联。
2.建立一个多视口的布局
按一个四个视口的布局来进行设置。因为三模型空间不可多视口打印,但在布局空间中可以解决这个不足之处。
使用创建布局向导创建布局,具体操作步骤如下:
(1)创建布局。在经典绘图空间中,点击菜单“插入”→“布局”→“新建布局”命令。命名新建布局名称为“多视口布局”,如图11-1所示。建立后,自动会生成一个视口的布局,如图11-2所示。

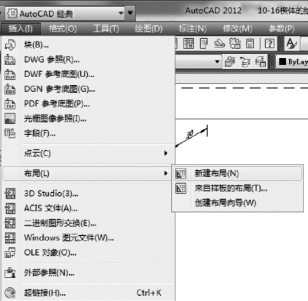

图11-1 创建布局

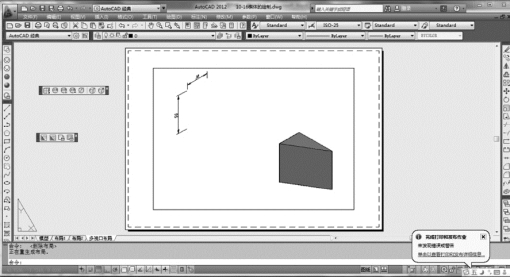

图11-2 创建后多视口布局
(2)创建多个视口。按默认的是一个对话框,用鼠标单击布局框后,点击删除命令,将其删除。然后再点击菜单中“视图”→“视口”→“新建视口”命令,弹出“新建视口”对话框,如图11-3所示。
图11-3 新建视口
选中活动模型配置器,则可将模型空间的多视口应用到布局空间,如图11-4所示。

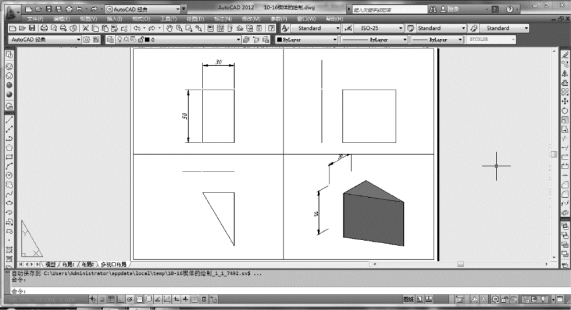

图11-4 创建与模型空间相同的视口
(3)将主视图、左视图、俯视图进行对齐。
1)在命令提示下,输入Mvsetup。
输入a(对齐)。
选择以下对齐方式之一:
水平:使一个视口中的点与另一个视口中的基点水平对齐。
垂直:使一个视口中的点与另一个视口中的基点垂直对齐。
角度:使一个视口中的点按指定的距离和角度与另一个视口中的基点对齐。
2)确保视图中固定的视口为当前视口,然后指定基点。
3)选择要重新对齐视图的视口,然后在该视图中指定对齐点。
4)对于按角度对齐方式,指定从基点到第二个视口中对齐点的距离和位移角。
先将每个视图的缩放比例设置为一样,然后用Mvsetup命令,将视图进行对齐。
结果如图11-5所示。
图11-5 用Mvsetup对齐
