钟表传动和渡槽立体图的工程形体绘制
【摘要】：E为擒纵轮，N为发条盘，S、M及H分别为秒针、分针及时针。图6-5钟表传动示意图解走秒传动，由轮1、2（2＇）、3（3＇）、4组成定轴轮系，得图10-49渡槽两孔渡梁平面图将两孔渡梁的二维图形成面域,将视图设置为西南轴测视图,拉伸形成立体。形成面域后,将视图设置为西南轴测视图,拉伸260mm进行绘制,如图10-52所示。故因图10-54渡槽中墩立体图的绘制6.完成渡槽立体图通过布尔运算将渡槽的几个部分进行组合,如图10-55所示。
绘制如图10-44所示的渡槽立体图。
图10-44 渡槽结构图
1.绘制渡槽槽身
将视图设置为左视图,在左视图中绘制如图10-45所示的槽身断面图,然后通过这断面形成面域后,通过拉伸命令将断面拉伸980mm,形成渡槽身的立体图,如图10-46所示。
图10-45 渡槽槽身断面图
图10-46 渡槽槽身立体图
2.绘制渡槽槽身肋板

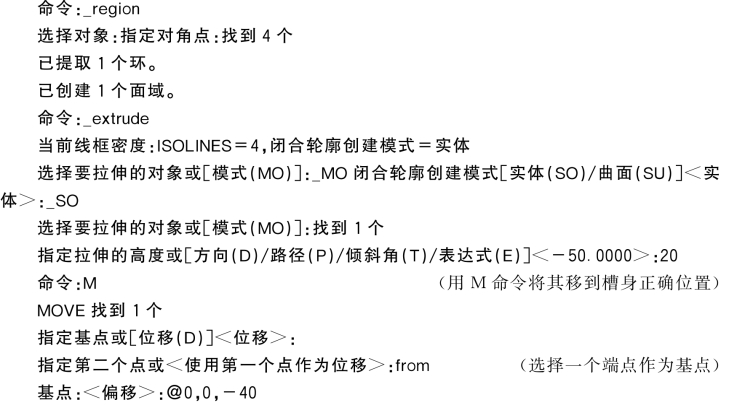

将视图设置为左视图,绘制肋板面二维图形,如图10-47所示。将视图设置为西北轴测视图,通过拉伸命令将其拉伸20mm生成立体图,用移动命令将其移到正确位置,再通过三维陈列生成。

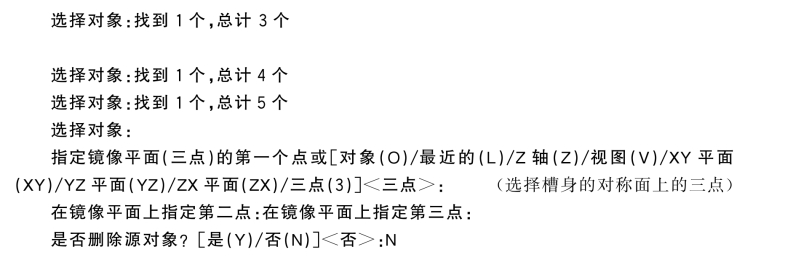

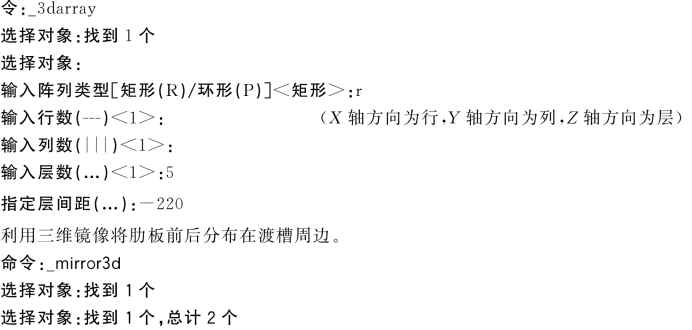

利用三维陈列将肋板分布在渡槽周边,如图10-48所示。
图10-47 肋板断面图
图10-48 将肋板陈列后的立体图
3.绘制渡槽的梁

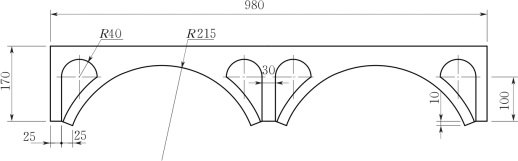

首先将视图选择主视图,绘制两孔渡梁的二维图形,如图10-49所示。(https://www.chuimin.cn)
图10-49 渡槽两孔渡梁平面图

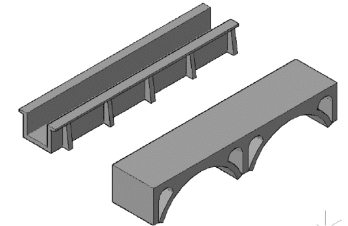

将两孔渡梁的二维图形成面域,将视图设置为西南轴测视图,拉伸形成立体。然后通过布尔运算,生成立体,如图10-50所示。
4.绘制渡槽的边墩
将视图设置为主视图,绘制边墩的二维图形,如图10-51所示。形成面域后,将视图设置为西南轴测视图,拉伸260mm进行绘制,如图10-52所示。再用移动命令将边墩移至合适位置,如图10-53所示。
图10-50 渡槽两孔渡梁立体图
图10-51 边墩平面图
图10-52 边墩立体图
图10-53 边墩与其他的合成图
5.绘制渡槽的中墩
通过二维图形拉伸进行绘制,如图10-54所示。
图10-54 渡槽中墩立体图的绘制
6.完成渡槽立体图
通过布尔运算将渡槽的几个部分进行组合,如图10-55所示。
图10-55 渡槽立体图的绘制
