如何用布尔运算构造进水涵洞的组合体?

【摘要】:根据平面图形绘制如图10-37所示的进水涵洞的立体图形。用拉伸将该面域拉伸50mm,如图10-39所示。2)将视图设置西南轴测视图,将上底面向Z轴方向移动32mm。利用布尔运算构造组合体。利用布尔运算将底板、边墙、上拱圈、挡土墙构造组合体,如图10-43所示,操作步骤如下:图10-42进水涵挡土墙立体图图10-43进水涵洞立体图1)利用并集将底板、边墙、挡土墙合并成一个整体。

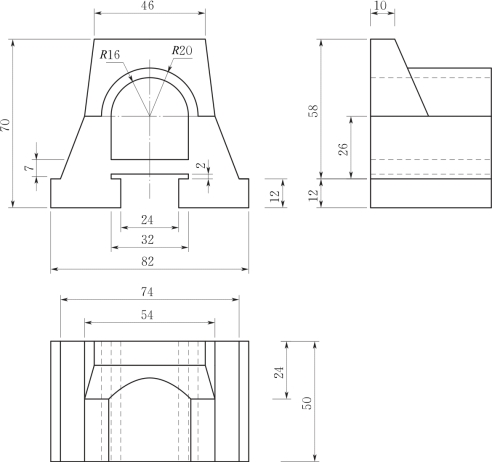

根据平面图形绘制如图10-37所示的进水涵洞的立体图形。

图10-37 进水涵洞平面图

操作步骤如下:

(1)用拉伸命令绘制底板、边墙及拱圈。

1)将视图设置为主视图,然后绘制底板、边墙、拱圈的二维平面图形,如图10-38所示。

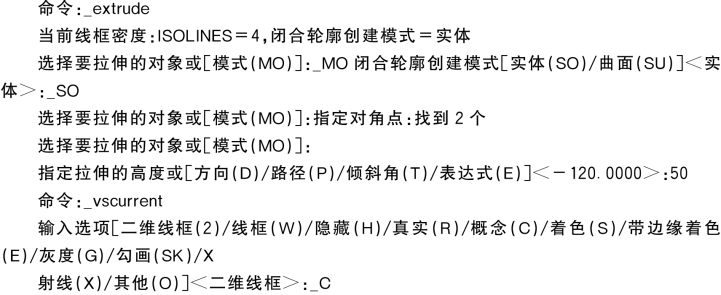

2)形成两个面域后,将视图设置为西南轴测视图。用拉伸将该面域拉伸50mm,如图10-39所示。

图10-38 底板、边墙等平面图

图10-39 底板、边墙等立体图

(2)利用放样命令绘制挡土墙

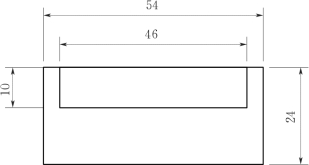

1)将视图设置为俯视图,分别绘制挡土墙的上下两底面,如图10-40所示。

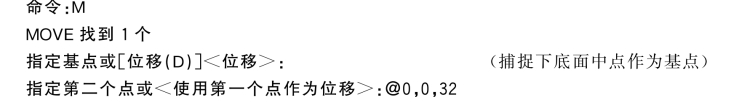

2)将视图设置西南轴测视图,将上底面向Z轴方向移动32mm。如图10-41所示。

图10-40 进水涵挡土墙两底面

图10-41 进水涵挡土墙两底面轴视图

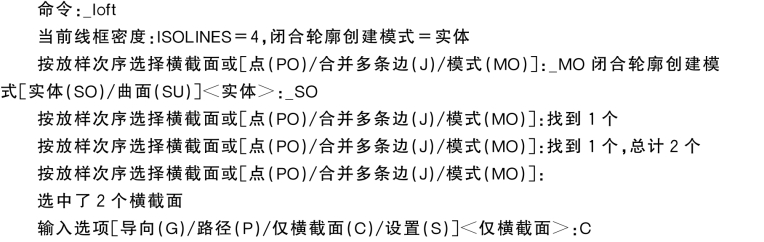

3)利用放样命令生成挡土墙立体图形,如图10-42所示。

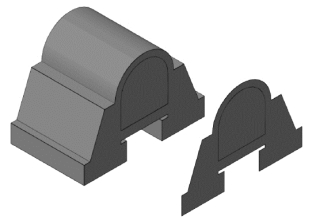

(3)利用布尔运算构造组合体。利用布尔运算将底板、边墙、上拱圈、挡土墙构造组合体,如图10-43所示,操作步骤如下:

图10-42 进水涵挡土墙立体图

图10-43 进水涵洞立体图

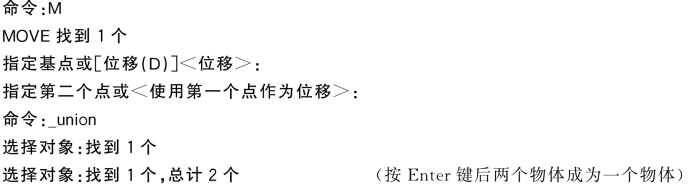

1)利用并集将底板、边墙、挡土墙合并成一个整体。

2)利用差集将底板、边墙、挡土墙构成的整体减去进水部分的柱体。
