创建后的图块在插入到图形中时,可以改变图块的比例、旋转角度、插入位置等。
(一)利用INSERT插入块
1.功能
指定要插入的块和定义插入块的位置。
2.命令的调用
(1)在命令行中输入“INSERT”,然后按Enter键。
(2)在下拉菜单中点击:“插入”→“块”。
(3)在“绘图”工具条上单击“插入块”按钮
。
(4)“块和参照”→“块”→“插入点”按钮
。
3.操作指导

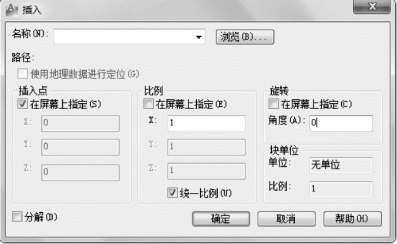

执行“INSERT”命令后,系统会弹出如图8-6所示的“插入”对话框。
图8-6 “插入”对话框
在“插入”对话框中,各项含义如下:
“名称”:通过下拉列表或“浏览”按钮来选择所要插入的图块名。“插入点”部分包括以下内容。
(1)“在屏幕上指定”。如果选择该项,则“X、Y、Z”均不亮显。系统回到屏幕中,让用户在屏幕上选择插入的点,并在命令行出现以下的命令过程:
指定插入点或[基点(B)/比例(S)/X/Y/Z/旋转(R)/预览比例(PS)/PX/PY/PZ/预览旋转(PR)]:
如果不选择“在屏幕上指定”,则“X、Y、Z”均亮显。用户可以通过输入X、Y、Z的坐标来确定插入点。
(2)“比例”部分有三个选项。
1)“屏幕上指定”:选择该项后,其他的四项均不亮显。要求用户在命令行中输入缩放的比例。
2)如果不选择“在屏幕上指定”,则“X、Y、Z”均亮显。用户可以通过输入在X、Y、Z方向上的比例来确定插入图块的大小。
3)“统一比例”:选择该项后,系统要求X、Y、Z方向上的比例使用相同的值。
(3)“旋转”部分有两个选项:①“在屏幕上指定”;②“角度”。用户可以通过这两种方法来确定插入图块旋转的角度。
(4)“块单位”:显示块单位和比例。
(5)“分解”:在图形中插入的图块为一个整体,选择该项后,图块就会被分解成若干个元素,相当于“分解”命令。
注意:在输入“X、Y、Z”方向上的缩放比例时,当X为负值,则插入的图块将沿着Y轴进行镜像;当Y为负值,则插入的图块将沿着X轴进行镜像。另外我们在用该对话框插入图块时,插入的点一般是在屏幕上指定的,其他的选项可以直接在命令行中输入完成。
4.操作示例
例8-1 把模块1中定义好的轴线编号图块插入到一个新文件中。
操作过程:
首先执行INSERT命令,系统弹出“插入”对话框,在该对话框中,通过“浏览”按钮来选择“轴线编号”的图块,然后再选择“插入点”中的在“在屏幕上指定”的复选框。其他的设置如图8-7所示,最后单击“确定”按钮,完成图块插入。

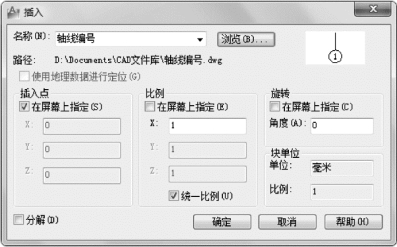

图8-7 插入轴线编号图块
(二)以矩形阵列的形式插入图块
1.功能
在矩形阵列中插入一个块的多个引用。
2.命令的调用
在命令行中用键盘输入:MINSERT。
3.操作指导
将图8-8所示的窗图块插入到当前图形文件中,如图8-9所示。
图8-8 窗图块
图8-9 MINSERT插入图块

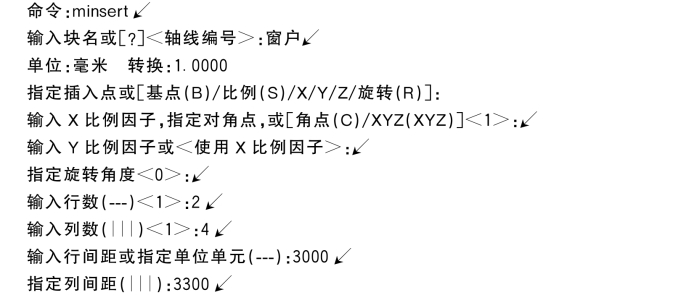

操作步骤如下:
4.参数说明
“输入块名或[?]”:输入已经创建好的图块名或输入“?”来查询图块。
“指定插入点”:在屏幕上指定插入图块的基点。
“比例(S)”:指定插入图块时图形在X、Y、Z轴上统一的比例因子。
“X”:指定插入图块时图形在X轴上的比例因子。
“Y”:指定插入图块时图形在Y轴上的比例因子。
“Z”:指定插入图块时图形在Z轴上的比例因子。
“旋转(R)”:指定插入图块时图形旋转的角度。
“输入行数(---)＜1＞”:指定矩形阵列的行数。
“输入列数(|||)＜1＞”:指定矩形阵列的列数。
“输入行间距或指定单位单元(---)”:指定矩形阵列的行间距。
“指定列间距(|||)”:指定矩形阵列的列间距。
注意:1)在用MINSERT插入图块时,所插入的图块不能被分解。
2)在执行点命令“定数等分或等距等分”操作时,命令行提示你输入图块。如果你输入相应图块名,则会按定数或定距插入图块。
(三)使用“设计中心”插入块
1.功能
使用“设计中心”将其他图形中的块插入到当前图形。
2.命令的调用
(1)单击功能区的“视图”选项卡→“选项板”面板的“设计中心”按钮
。
(2)单击“标准”工具栏的“设计中心”按钮
。
(3)使用快捷键Ctrl+2。
3.操作指导
“设计中心”界面有两个窗口,左侧显示文件夹及文件的树状图,右侧为内容窗口,如图8-10所示。在左侧选择一个项目,则该项目下的内容即在右侧窗口显示出来。插入图块时,用鼠标单击右侧窗口中要插入的块,并按住左键将其拖动到当前图形中即可。
图8-10 “设计中心”浏览框
4.操作示例
使用“设计中心”插入已定义的浆砌块石图例。
按Ctrl+2键打开“设计中心”,单击“打开的图形”选项卡,选择“块”,然后在右侧窗口中单击“浆砌块石”,并按住鼠标左键将其拖动到当前图形中,如图8-11所示。
图8-11 从“设计中心”插入浆砌块石
