模块3 多边形的绘制
【摘要】：图4-15绘制矩形(二)正多边形的绘制1.功能可绘制边数在3～1024边的正多边形。在“绘图”工具条单击“正多边形”按钮。根据多边形命令的选项,绘制多边形有三种方式:指定中心点绘制圆内接正多边形和圆外切正多边形,指定边长绘制正多边形,如图4-16所示。图4-16正多边形4.操作示例例4-1 绘制如图4-17所示图形。
(一)矩形的绘制
1.功能
创建矩形,可看作闭合的多段线,具有多段线的一些属性。
2.命令的调用
(1)在命令行中用键盘输入:RECTANG(REC)。
(2)在下拉菜单中单击:“绘图”→“矩形”。
(3)在“绘图”工具条单击“矩形”按钮
。
(4)在功能区中单击:“常用”→“绘图”→“矩形”。
3.操作指导
默认情况下,指定两对角点即完成矩形绘制。
如果给定矩形的长度和宽度,操作时用鼠标指定第一角点,另一角点输入相对坐标“@长度,宽度”。
选项说明如下。
“倒角(C)”:可绘制带倒角的矩形。
“标高(E)”:确定矩形所在的平面高度。默认情况下,矩形是在xy平面内(z坐标值为0),一般在三维绘图时用到。
“圆角(F)”:可绘制带圆角的矩形。
“厚度(T)”:设置矩形的厚度,常用于三维绘图。
“宽度(W)”:设置矩形的线宽。
“面积(A)”:先输入矩形面积,再输入矩形的长度或宽度值绘制矩形。
“尺寸(D)”:输入矩形的长、宽尺寸绘制矩形。
“旋转(R)”:设置矩形的旋转角度。

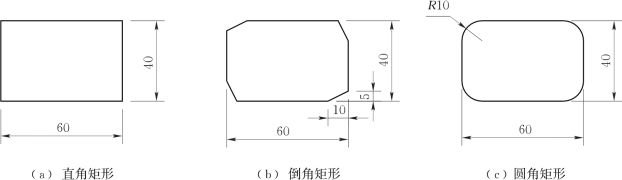

利用矩形命令的选项,可绘制直角矩形、倒角矩形、圆角矩形,如图4-14所示。
图4-14 矩形的方式

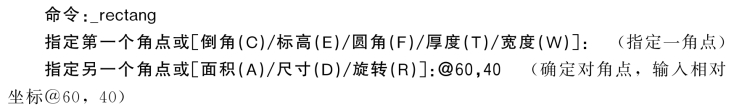

(1)直角矩形。如图4-14(a)所示,绘制长为60,宽为40的直角矩形。

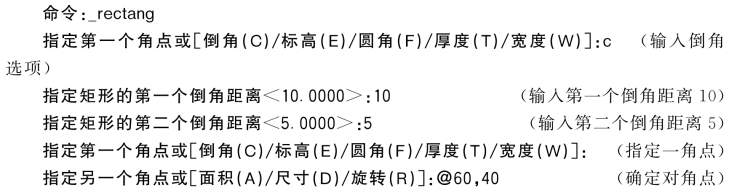

(2)倒角矩形。如图4-14(b)所示,绘制倒角距离1为10,倒角距离2为5的倒角矩形。

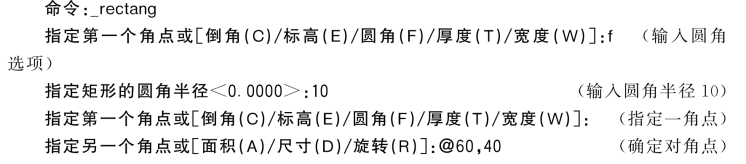

(3)圆角矩形。如图4-14(c)所示,绘制长为60,宽为40,半径为10的圆角矩形。
4.操作示例
利用矩形长(30)和宽(26),绘制圆角半径为3,旋转角度30°,宽度为0.5的矩形,如图4-15所示。
图4-15 绘制矩形
(二)正多边形的绘制
1.功能
可绘制边数在3～1024边的正多边形。
2.命令的调用
(1)在命令行中用键盘输入:POLYGON(POL)。
(2)在下拉菜单中单击:“绘图”→“正多边形”。
(3)在“绘图”工具条单击“正多边形”按钮
。
(4)在功能区中单击:“常用”→“绘图”→“正多边形”。

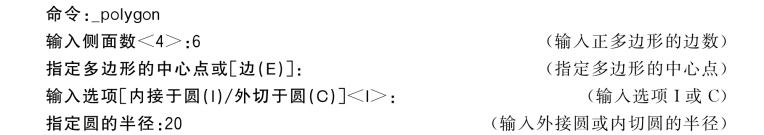

3.操作指导
选项说明如下。
“边(E)”:指定边长绘制多边形。
“内接于圆(I)”:指定中心点,绘制圆内接正多边形,外接圆圆心即多边形中心。
“外切于圆(C)”:指定中心点,绘制圆外切正多边形,内切圆圆心即多边形中心。

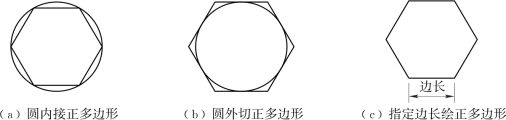

根据多边形命令的选项,绘制多边形有三种方式:指定中心点绘制圆内接正多边形和圆外切正多边形,指定边长绘制正多边形,如图4-16所示。
图4-16 正多边形
4.操作示例
例4-1 绘制如图4-17所示图形。
(1)绘制圆。
命令:_circle指定圆的圆心或[三点(3P)/两点(2P)/相切、相切、半径(T)]:
指定圆的半径或[直径(D)]＜20.0000＞:25
(2)绘制圆内接正五边形。
命令:_polygon输入侧面数＜6＞:5
指定正多边形的中心点或[边(E)]:＜对象捕捉开＞
输入选项[内接于圆(I)/外切于圆(C)]＜C＞:I
指定圆的半径:25
(3)绘制圆外切正六边形。
命令:_polygon输入侧面数＜5＞:6
指定正多边形的中心点或[边(E)]:
输入选项[内接于圆(I)/外切于圆(C)]＜I＞:c
指定圆的半径:25
例4-2 绘制如图4-18所示的正七边形。
图4-17 已知图形
图4-18 正七边形
命令:_polygon输入侧面数＜6＞:7
指定正多边形的中心点或[边(E)]:e
指定边的第一个端点:指定边的第二个端点:＜正交开＞22
