而低温用钢就是适用于低温下工作的容器、管道和钢结构的钢种。钢材在低温条件下工作时具有冷脆性，衡量低温钢性能的主要指标是低温韧性。一般碳钢、碳锰钢均属于前一类如16MnDR。按含镍量可分为不含镍低温钢和含镍低温钢两大类不含镍钢属于铁素体类低温钢，一般是通过合金元素的固溶强化、晶粒细化，并通过正火或正火加回火处理细化晶粒、均匀组织而获得良好的低温韧性。......
2023-06-23
气阀钢的使用特性简介
【摘要】：作为气阀钢应具备下列使用特性，才能适应其工作条件。奥氏体气阀钢主要用于排气阀。为此，要求气阀钢具有良好的高温强度。图11-2 气阀钢的高温抗拉强度图11-3示出奥氏体气阀钢在800℃时的疲劳强度。表11-1列出奥氏体气阀钢在两种介质中耐热腐蚀的试验结果。气阀钢是以磨光光亮状态交货的产品。
作为气阀钢应具备下列使用特性，才能适应其工作条件。
1.良好的高温强度
气阀钢的工作温度为300～900℃。其中，进气阀的工作温度为300～500℃，排气阀的工作温度为500～900℃。奥氏体气阀钢主要用于排气阀。高温下，气阀要经受燃气产生的冲击应力，以及因温度急变而产生的热应力。另外，当气阀落座时，还必须承受冲击力。在多种应力作用之下，气阀材料应少变形。为此，要求气阀钢具有良好的高温强度。
图11-2表示奥氏体气阀钢代表钢号21-4N、21-12N的高温抗拉强度。作为高温强度，除抗拉强度以外，还应具备一定的高温持久强度，使气阀在高温长期工作时不发生断裂。例如：要求奥氏体气阀钢4Cr14Ni14W2Mo，在750℃、应力170MPa的作用下，断裂时间不少于1000h。
2.良好的高温疲劳性能
气阀长期处于周期性高温重复应力的作用，气阀钢应能承受高温循环应力的作用而不产生裂纹。因此，良好的耐高温疲劳强度是保持气阀长期可靠运行的基础。
图11-2 气阀钢的高温抗拉强度
图11-3示出奥氏体气阀钢在800℃时的疲劳强度。
3.优良的耐高温腐蚀性能
气阀长期处于汽油、柴油燃烧而产生的高温腐蚀性气体介质中，气阀钢经受着高温废气中的PbO、V2O5、NaS等介质的热腐蚀。作为气阀用钢，必须具有良好的耐高温硫化腐蚀和氧化钒腐蚀。这两种腐蚀的双重作用是引起排气阀座面泄漏、破损的主要原因。表11-1列出奥氏体气阀钢在两种介质中耐热腐蚀的试验结果。

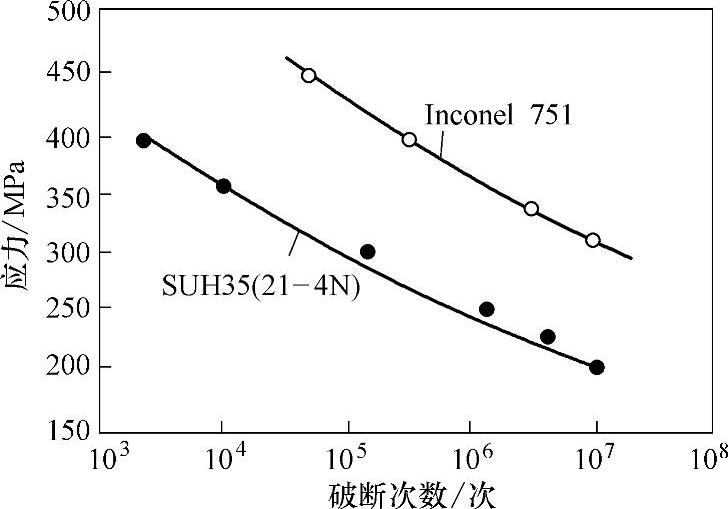

图11-3 奥氏体气阀钢在800℃时的疲劳强度

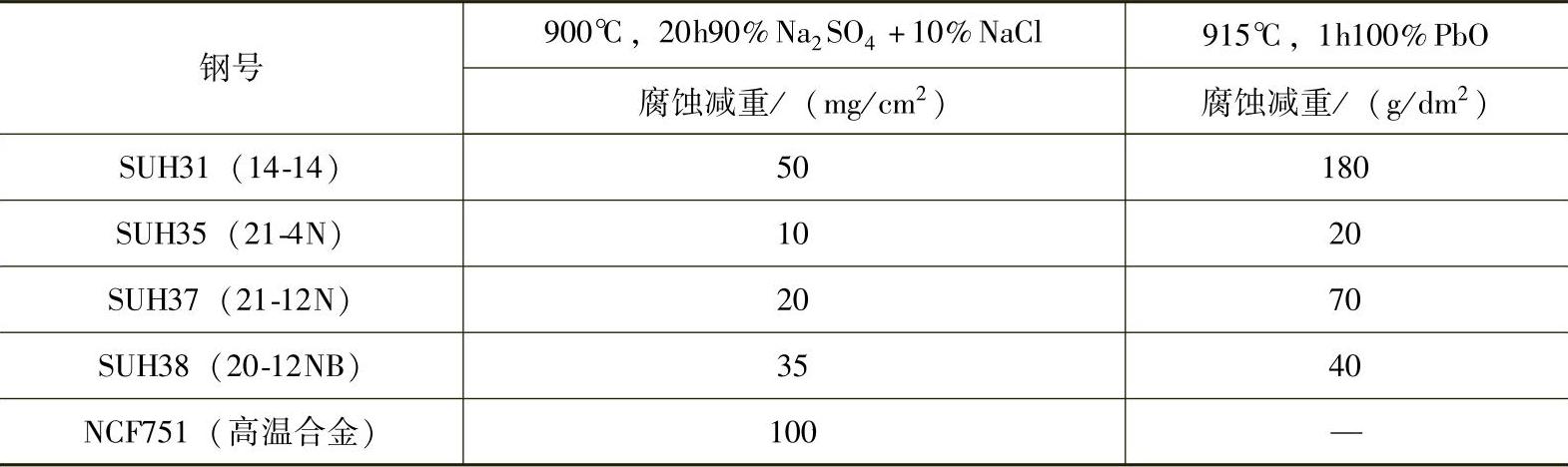

表11-1 气阀钢的耐蚀性（高温介质）
4.耐磨损性能
气阀在运行过程中，阀门伞部端面与阀座和缸体之间产生摩擦磨损，其中排气阀的磨损最为严重。磨损后间隙增大，产生泄漏使发动机的功率下降。因此，要求气阀材料具有良好的耐磨性能，即具有较细的晶粒度和高的硬度。

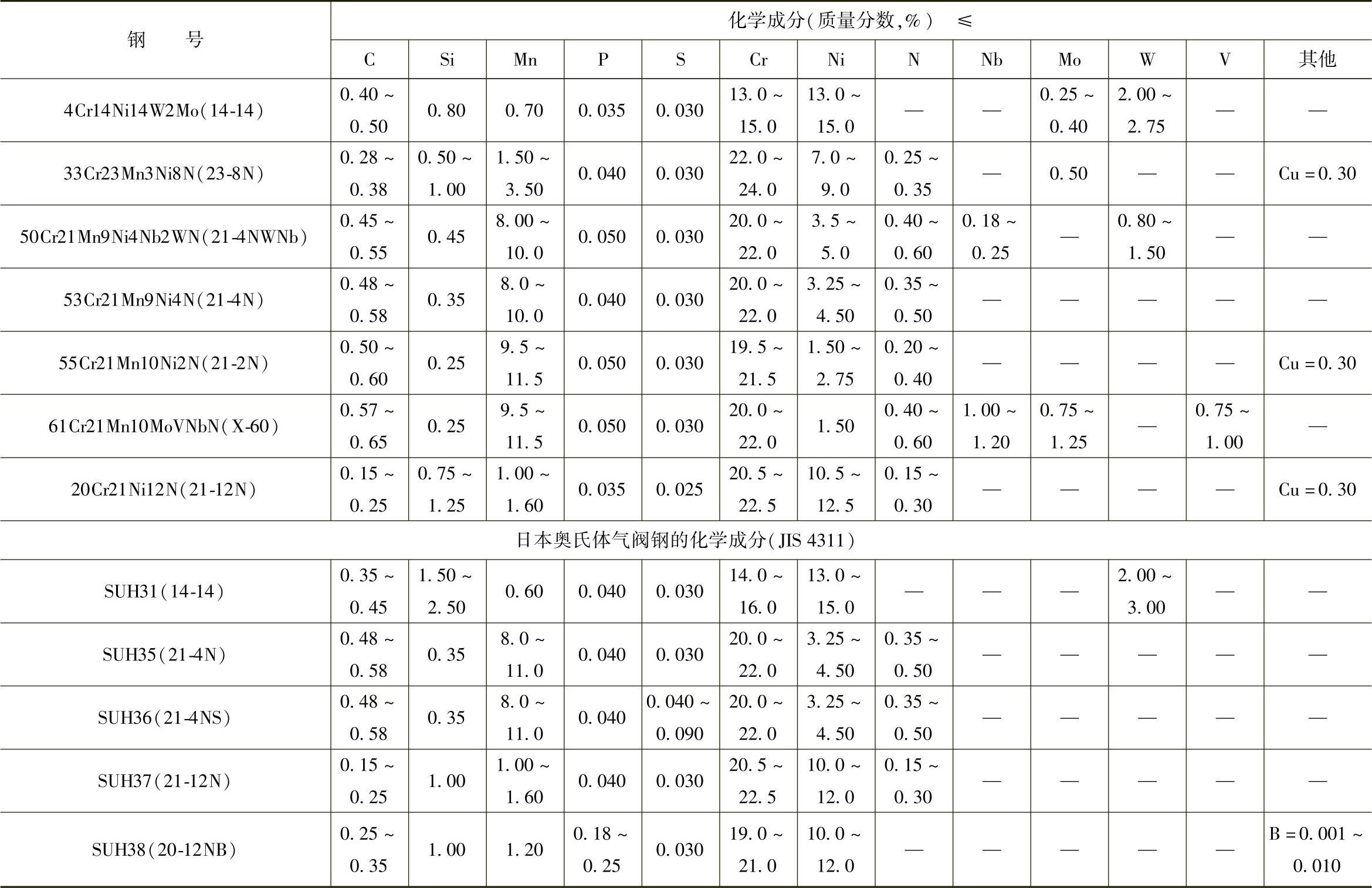

表11-2 中国奥氏体气阀钢的钢号及化学成分（根据GB/T 12773—1991）

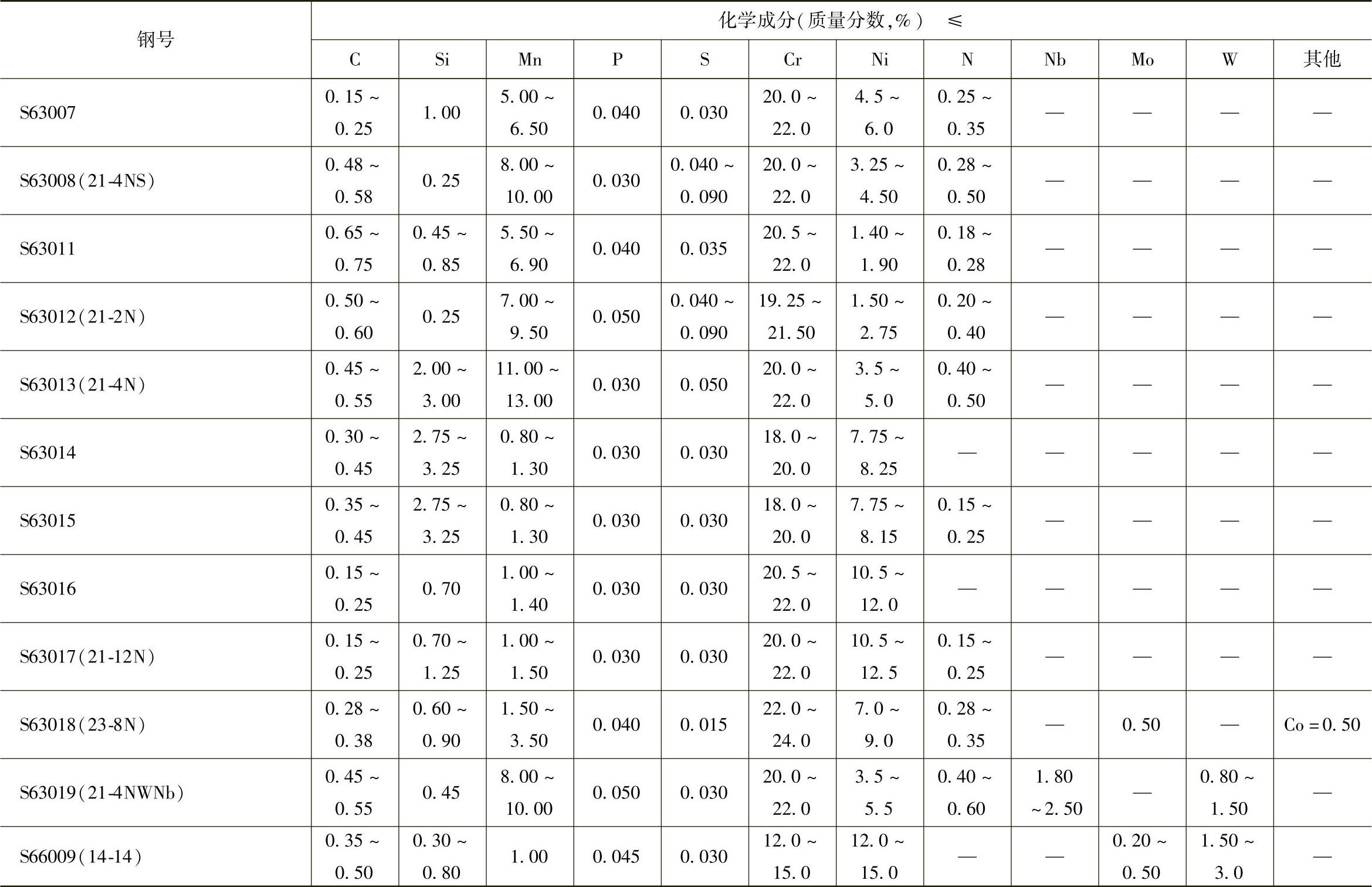

表11-3 美国奥氏体气阀钢的钢号及化学成分（UNS系列编号）
5.加工工艺性能
作为气阀钢，应当具备良好的热加工塑性、冷加工切屑和磨光性能，以适应钢材加工和制品加工工艺的需要。气阀钢是以磨光光亮状态交货的产品。作为成品气阀零件，对表面粗糙度有较高的要求。为此，对钢中夹杂物的评级提出很高的要求。这样才能保持钢材和零件表面不出现缺陷。
有关感应炉冶炼工艺技术的文章
- 详细阅读
-
B20钢特性及加工优势简介详细阅读
材料的特性B20钢是硬塑料模具钢，改锻后保持不变，无需热处理。用普通高速钢刀具铣削B20钢，其刀具磨损同铣削S45C～S55C钢相似，而断屑性能更好。由于该钢的碳当量比S45C～S50C钢低，钢的焊接裂纹敏感性小，焊接热影响区的硬度和周围基体差距比焊接S45C～S50C钢小，焊后经300～400℃回火，仍然保持供货状态硬度。由于添加合金元素铬，该钢的耐蚀性比S45C～S50C钢好。......
2023-06-23
-
H13钢的特性及使用说明详细阅读
材料的特性H13钢是美国标准热作模具钢种和电渣重熔钢，该钢是世界上普遍使用的强韧兼具的热作模具钢，具有高的淬透性和抗热裂能力。该钢的最高使用温度不宜超过600℃，并且低于3Cr2W8V钢。毛坯成批等温球化退火规范缓慢加热，850～870℃×3～4h，炉冷至740～760℃×4～5h，再炉冷至≤550℃，出炉空冷，硬度≤229HBW，共晶碳化物等级≤3级。3）H13钢冲头经CD渗碳后，使用寿命从CrWMn钢冲头2000～3000次提高到9500～27000次。......
2023-06-23
-
钢的分类及特点简介详细阅读
为了保证其韧性和塑性，含碳量一般不超过1.7%。由于节省燃料，转钢炉已成为主要钢种。镇静钢化学成分均匀，力学性能较好，但有缩孔，成本高。特殊镇静钢 比镇静钢脱氧程度更充分彻底的钢。特殊镇静钢的质量最好，适用于特别重要的结构工程。表1-1 钢按化学成分分类4.按钢的品质分类普通钢 钢中含杂质元素较多，一般S、P的含量均小于0.07%，如碳素结构钢、低合金高强度钢等。1）Q195：强度低，塑性高，有良好的压力加工性和焊接性。......
2023-06-23
-
操作要点：中频感应炉炼制奥氏体气阀钢详细阅读
利用中频感应炉冶炼奥氏体气阀钢时，要重点控制以下问题。表11-5 冶炼低硅奥氏体气阀钢使用铁合金的技术条件表中除限制铁合金的含硅量以外，还应当选用低磷牌号，以控制钢中磷含量。这部分含硅量必须在感应炉冶炼时，采取措施给予降低。降低钢液含硅量的方法 中频感应炉冶炼气阀钢，降低钢液含硅量有以下三种方法，具体可以根据炉料含硅量超标情况酌情选用。表11-7 奥氏体气阀钢55Cr21Mn9Ni4N的100kg配料单① 此行数据为钢的化学成分。......
2023-06-20
-
超导材料特性的简介详细阅读
低温超导材料主要分为金属、合金和化合物三类。化合物低温超导材料主要是Nb3Sn，这是脆性化合物。表1.1中给出了常用的五种超导材料的关键参数[1]。图1.2超导体电阻率随温度变化曲线表1.1五种超导材料的关键参数注：Hc2为上临界场，该磁场下超导体的超导电性被破坏；H为不可逆场，该磁场下超导体的临界电流变为0。高温超导材料的交流损耗是基于其磁化过程。......
2023-06-23
-
晶闸管的工作特性简介详细阅读
在正向阻断状态时，晶闸管的伏安特性是一组随门极电流IG 不同而不同的曲线簇。晶闸管的反向特性在第Ⅲ象限部分，与二极管的反向特性相似。晶闸管的动态特性是指晶闸管工作在阻断状态和导通状态之间变换过程中的特性，包括开通特性和关断特性。最终反向恢复电流逐渐减小到接近零，晶闸管恢复对反向电压的阻断能力。由于晶闸管正向阻断恢复时间的存在，其开通时间和关断时间较长，限制了其工作频率。......
2023-06-23
-
钢的渗碳工艺及方法简介详细阅读
钢的渗碳就是将低碳钢工件放入有渗碳介质的炉中进行加热和保温，使活性碳原子渗入工件表面，从而提高表面含碳量并且由表及里获得一定碳浓度梯度的工艺。钢的渗碳是机器制造中应用最广泛的一种化学热处理工艺。根据所用渗碳剂在渗碳过程中聚集状态的不同，渗碳方法可以分为固体渗碳法、液体渗碳法及气体渗碳法三种。其中最常见的是气体渗碳法。渗碳钢通常为含碳0.1%～0.3%的低碳钢或低碳合金钢，可分为低、中、高淬透性渗碳钢。......
2023-06-24
相关推荐
