如何选择和安装合适的过滤器？

2023-06-20 理论教育版权反馈

【摘要】：应结合过滤器在液压系统中的安装位置，根据过滤器样本来选取。表5.1各种液压系统的过滤精度要求③要有一定的机械强度，不因液压力而破坏。对不能停机的液压系统，必须选择切换式结构的过滤器，可不停机更换滤芯；对需要滤芯堵塞报警的场合，则可选择带发信装置的过滤器。为保护过滤器本身，应选用带堵塞发信装置的过滤器。使用过滤器时，还应注意过滤器只能单向使用，按规定液流方向安装，以利于滤芯清洗和安全。

（1）过滤器的选用

选用过滤器时应考虑以下4 个方面：

①过滤精度应满足系统的要求。过滤精度是以滤除杂质颗粒度大小来衡量，颗粒度越小，则过滤精度越高。不同液压系统对过滤器的过滤精度要求见表5.1。

②要有足够的通流能力。通流能力是指在一定压力降下允许通过过滤器的最大流量。应结合过滤器在液压系统中的安装位置，根据过滤器样本来选取。

表5.1　各种液压系统的过滤精度要求

pagenumber_ebook=82,pagenumber_book=76

③要有一定的机械强度，不因液压力而破坏。

④考虑过滤器其他功能。对不能停机的液压系统，必须选择切换式结构的过滤器，可不停机更换滤芯；对需要滤芯堵塞报警的场合，则可选择带发信装置的过滤器。

（2）过滤器的安装

过滤器在液压系统中有以下5 种常见安装位置：

1）安装在泵的吸油口

在泵的吸油口安装网式或线隙式过滤器，防止大颗粒杂质进入泵内，同时有较大通流能力，防止空穴现象，如图5.19 所示的件1。

pagenumber_ebook=82,pagenumber_book=76

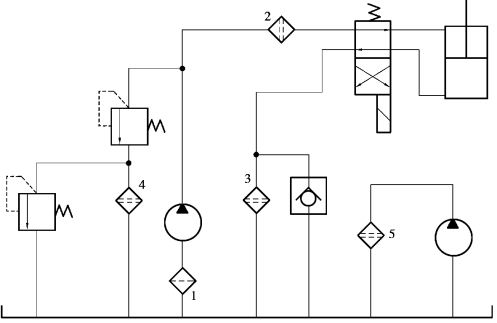

图5.19　过滤器的安装位置

2）安装在泵的出口

如图5.19 所示的件2，安装在泵的出口可保护除泵以外的元件，但需选择过滤精度高、能承受油路上工作压力和冲击压力的过滤器，压力损失一般小于0.35 MPa。此种方式常用于过滤精度要求较高的系统及伺服阀和调速阀前，以确保它们的正常工作。为保护过滤器本身，应选用带堵塞发信装置的过滤器。

3）安装在系统的回油路上

安装在回油路可滤去油液回油箱前侵入系统或系统生成的污物。由于回油压力低，可采用滤芯强度低的过滤器，其压力降对系统影响不大，为了防止过滤器阻塞，一般与过滤器并联一安全阀或安装堵塞发信装置，如图5.19 所示的件3。

4）安装在系统的旁路上

如图5.19 所示的件4，与阀并联，使系统中的油液不断净化。

5）安装在独立的过滤系统

在大型液压系统中，可专设液压泵和过滤器组成的独立过滤系统，专门滤去液压系统油箱中的污物，通过不断循环，提高油液清洁度。专用过滤车也是一种独立的过滤系统，如图5.19所示的件5。

使用过滤器时，还应注意过滤器只能单向使用，按规定液流方向安装，以利于滤芯清洗和安全。清洗或更换滤芯时，要防止外界污染物侵入液压系统。
