如何拔模创建底壳零件？

步骤1：在装配模式下创建元件。

1）在“元件”组中单击“创建”按钮，打开图7-39所示的“创建元件”对话框。

2）从“类型”选项组中选择“零件”单选按钮，从“子类型”选项组中选择“实体”单选按钮，在“名称”文本框中输入实体零件的名称为TSM_SJC_1，如图7-39所示。

3）单击“创建元件”对话框中的“确定”按钮，打开“创建选项”对话框。

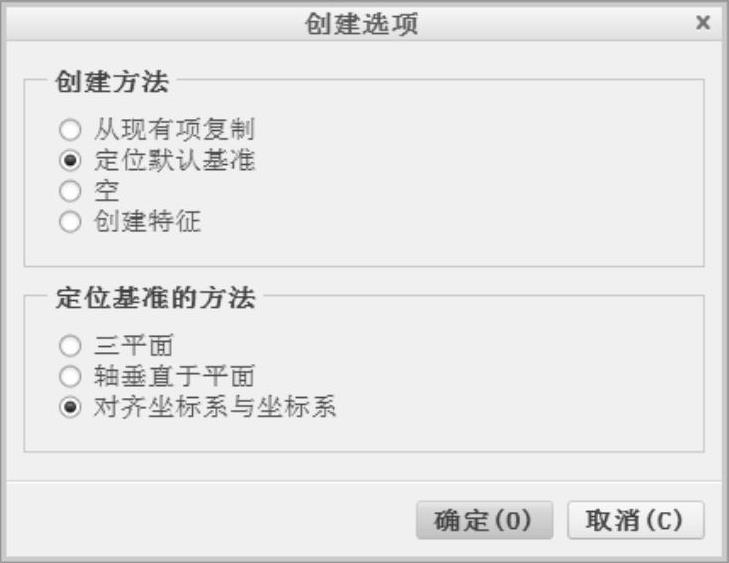

4）在“创建方法”选项组中选择“定位默认基准”单选按钮，在“定位基准的方法”选项组中选择“对齐坐标系与坐标系”单选按钮，如图7-40所示。

5）单击“创建选项”对话框中的“确定”按钮。

图7-39 “创建元件”对话框

图7-40 “创建选项”对话框

6）系统提示选择坐标系。在模型树中选择装配坐标系ASM_DEF_CSYS。

步骤2：将主控件合并到“空”零件中。

1）在功能区“模型”选项卡中选择“获取数据”→“合并/继承”命令，打开图7-41所示的“合并/继承”选项卡。

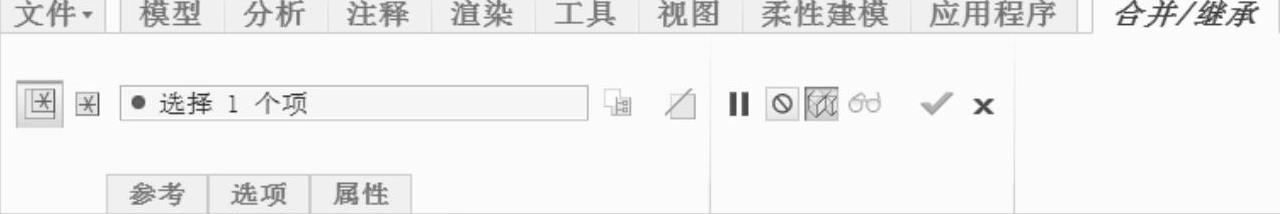

图7-41 “合并/继承”选项卡

2）在模型窗口中单击TSM_SJC_TEMP.PRT零件，或者在模型树上选择TSM_SJC_TEMP.PRT树节点。

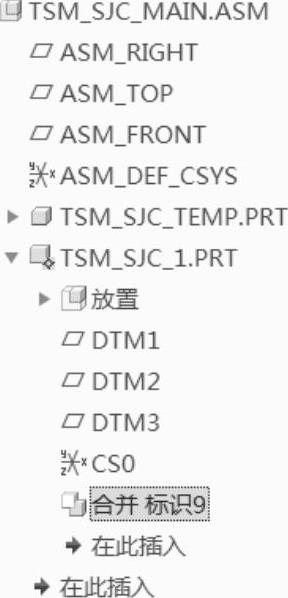

3）在“合并/继承”选项卡中单击“完成”按钮，完成将主控件合并到“空”零件中。此时模型树如图7-42所示。

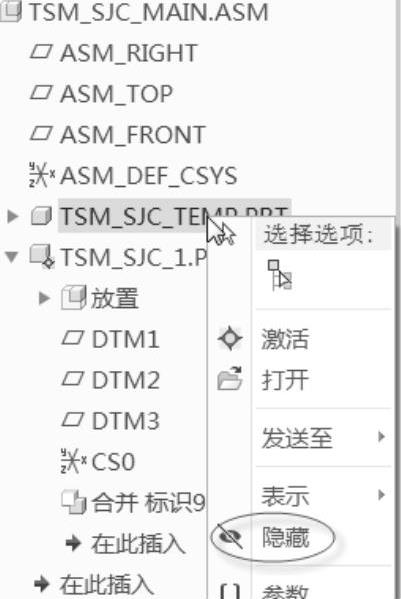

4）在模型树中，右击TSM_SJC_TEMP.PRT，从出现的图7-43所示的下拉菜单中选择“隐藏”命令，隐藏主控件。

图7-42 合并主控件

图7-43 隐藏主控件

步骤3：使用曲面拆分实体。

1）在功能区“视图”选项卡中单击“层”按钮，切换至层树显示状态。

2）在层树上方的活动层下拉列表框中，指定活动层为TSM_SJC_1.PRT，并在层树上右击SURF层，从弹出的图7-44所示的快捷菜单中选择“取消隐藏”命令。

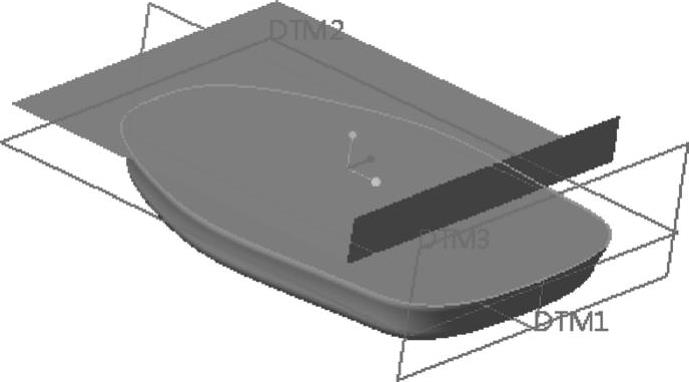

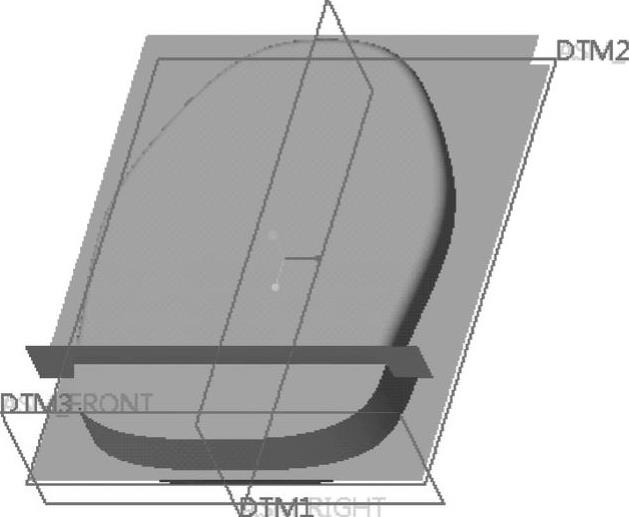

3）单击“重画当前视图”按钮，模型窗口（图形窗口）中的模型如图7-45所示。

4）在功能区的“视图”选项卡中再次单击“层”按钮，返回到模型树显示状态。

5）结合〈Ctrl〉键在模型树上选择ASM_RIGHT、ASM_TOP和ASM_FRONT，右击，并选择“隐藏”命令。

6）在选择过滤器中选择“面组”选项，如图7-46所示。接着单击图7-47所示的曲面。

7）在功能区“模型”选项卡的“编辑”组中单击“实体化”按钮，打开“实体化”选项卡。

图7-44 取消隐藏SURF层

图7-45 显示曲面的零件模型

图7-46 选择“面组”选项

图7-47 选择曲面

8）在“实体化”选项卡上单击“移除面组内侧或外侧的材料”按钮，确保刀具操作方向如图7-48所示。

9）单击“实体化”选项卡上的“完成”按钮，效果如图7-49所示。

图7-48 刀具操作方向

图7-49 实体化切除后的效果

10）将选择过滤器的选项重新设置为“智能”选项。

步骤4：隐藏不需要的曲面。

1）在导航区的模型树上方单击“显示”按钮以打开“显示”下拉菜单，从中选择“层树”选项，从而切换至层树显示状态。

2）在层树上右击SURF层，从弹出的快捷菜单中选择“隐藏”命令。

3）单击“重画当前视图”按钮。

4）在层树上方单击“显示”按钮，选择“模型树”选项以返回到模型树显示状态。

步骤5：以拉伸的方式切除出一个孔。

1）在“形状”组中单击“拉伸”按钮，打开“拉伸”选项卡。

2）默认时，“拉伸”选项卡上的“实体”按钮处于被选中状态，单击“去除材料”按钮。

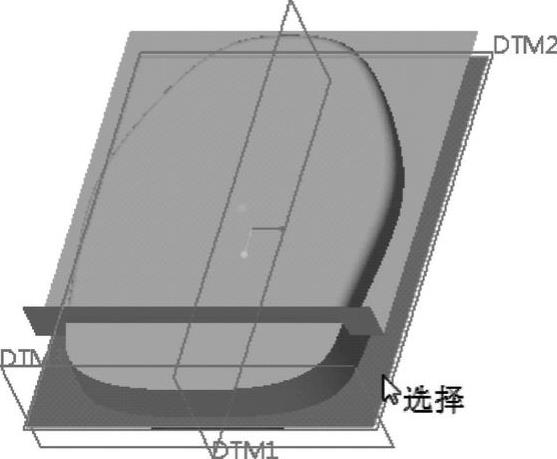

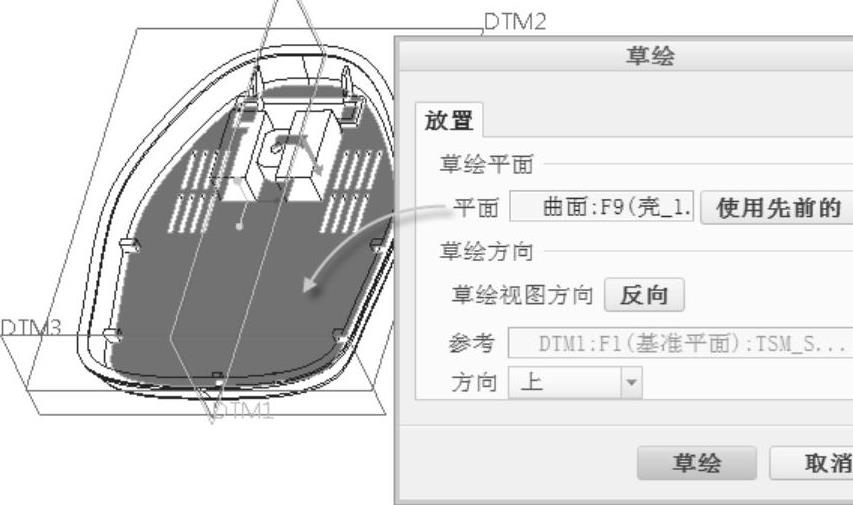

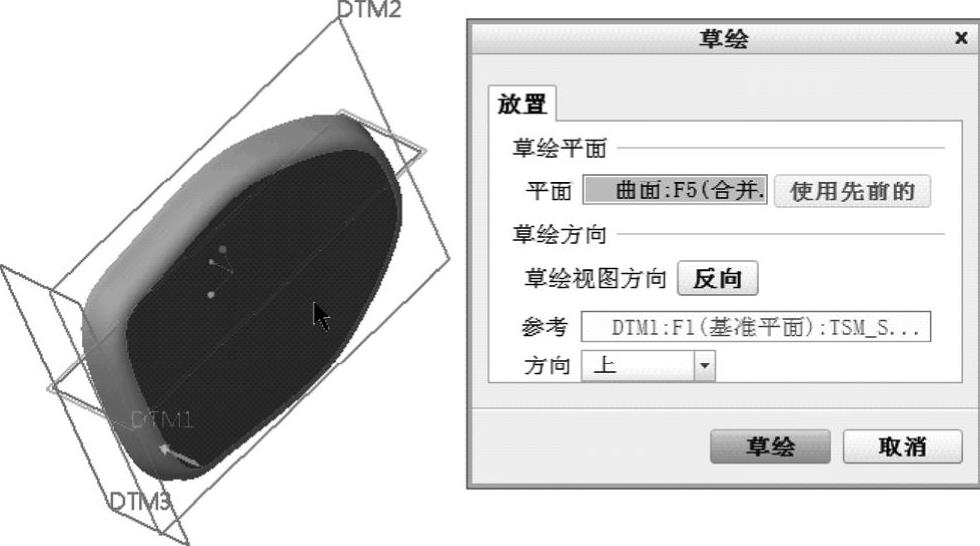

3）打开“放置”滑出面板，单击“定义”按钮，打开“草绘”对话框。选择图7-50所示的底面（箭头所指）作为草绘平面，以DTM1基准平面作为“上”方向参考，单击“草绘”对话框中的“草绘”按钮。

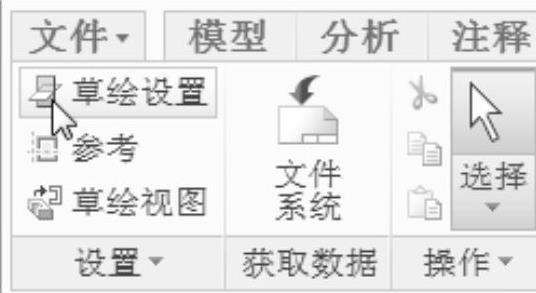

说明：用户也可以不打开“放置”滑出面板及事先利用“草绘”对话框指定草绘平面和草绘方向参考等来进入草绘器，而是直接在图形窗口中选定草绘平面以快速进入草绘器，之后在需要时再在功能区“草绘”选项卡的“设置”组中单击“草绘”按钮（见图7-51）以使用“草绘”对话框重定义草绘放置平面。

图7-50 定义草绘平面

图7-51 单击“草绘设置”按钮

4）以DTM1和DTM3作为草绘参考，绘制图7-52所示的图形，然后单击“确定”按钮。

5）在“拉伸”选项卡上输入拉伸深度为4.5，方向如图7-53所示。

图7-52 草绘

图7-53 预览方向

6）单击“完成”按钮。

步骤6：以拉伸的方式切除材料。

1）单击“拉伸”按钮，打开“拉伸”选项卡。默认时，“拉伸”选项卡上的“实体”按钮处于被选中状态，单击“去除材料”按钮。

2）打开“放置”上滑面板，单击“定义”按钮，打开“草绘”对话框。

3）单击“草绘”对话框中的“使用先前的”按钮，进入草绘模式。

4）绘制图7-54所示的图形，单击“确定”按钮。

图7-54 草绘

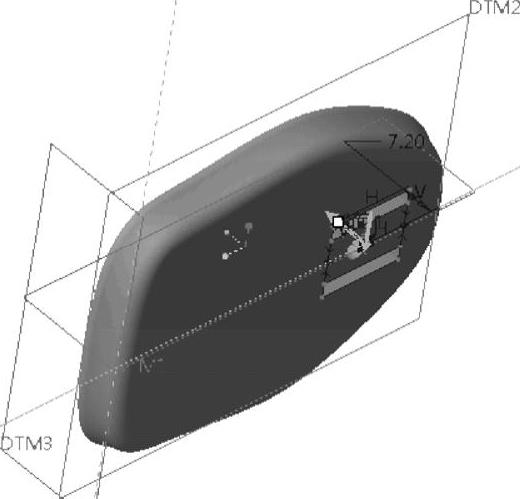

5）在“拉伸”选项卡上输入拉伸深度为7.2，方向如图7-55所示。

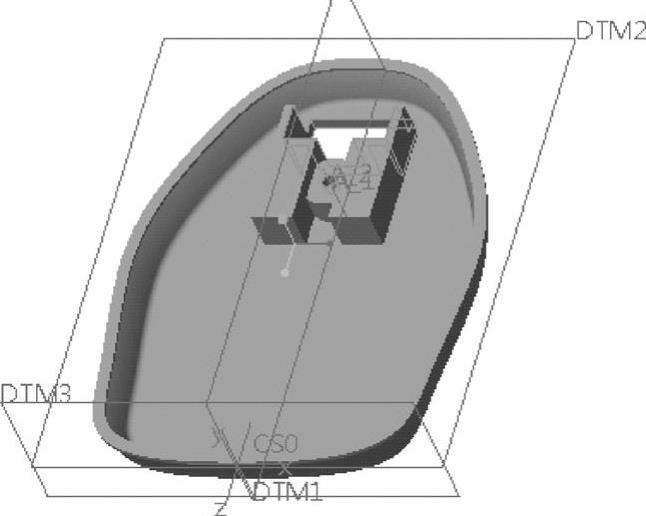

6）单击“完成”按钮，完成该拉伸切除的操作如图7-56所示。

图7-55 方向预览

图7-56 拉伸切除

步骤7：抽壳。

1）在“工程”组中单击“壳”按钮，打开“壳”选项卡。

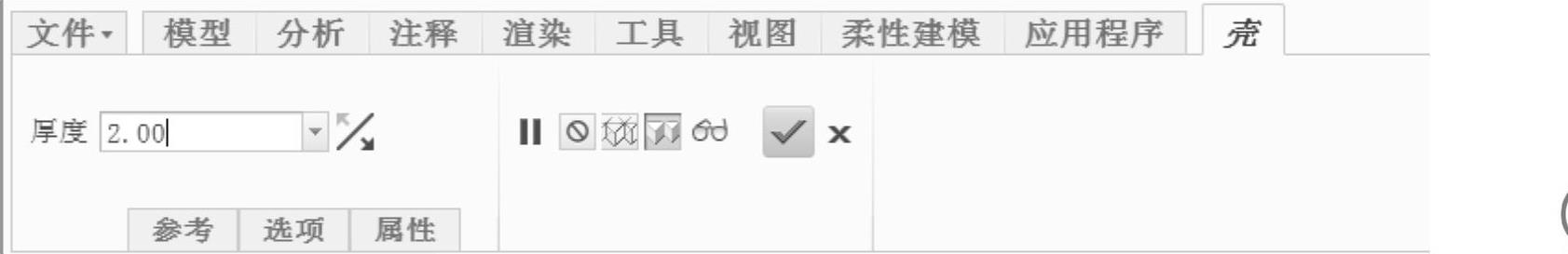

2）在图7-57所示的“壳”选项卡上输入厚度值为2。

3）在模型中选择要移除的曲面，如图7-58所示。

4）单击“完成”按钮，抽壳效果如图7-59所示。

图7-57 输入厚度值

图7-58 选择顶面作为开口面

图7-59 抽壳效果

步骤8：创建拉伸特征。

1）单击“拉伸”按钮，打开“拉伸”选项卡。默认时，“拉伸”选项卡上的“实体”按钮处于被选中的状态。

2）打开“放置”滑出面板，单击“定义”按钮，弹出“草绘”对话框。单击图7-60所示的零件面作为草绘平面，选择DTM1基准平面作为“上（顶）”方向参考，接着单击“反向”按钮，然后单击“草绘”按钮，进入草绘器中。

3）绘制图7-61所示的图形，单击“确定”按钮。

图7-60 选择草绘平面

图7-61 草绘图形

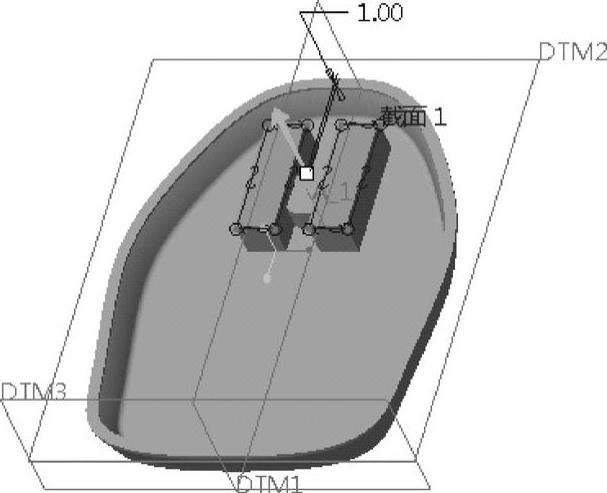

4）输入拉伸深度值为1，深度方向如图7-62所示。

5）单击“完成”按钮。

步骤9：拉伸切除。

1）单击“拉伸”按钮，打开“拉伸”选项卡。默认时，“拉伸”选项卡上的“实体”按钮处于被选中状态，单击“去除材料”按钮。

2）打开“放置”滑出面板，单击“定义”按钮，打开“草绘”对话框。单击零件底面作为草绘平面，如图7-63所示，以DTM1基准平面作为“上（顶）”方向参考，进入草绘模式。

图7-62 创建拉伸特征

图7-63 定义草绘平面

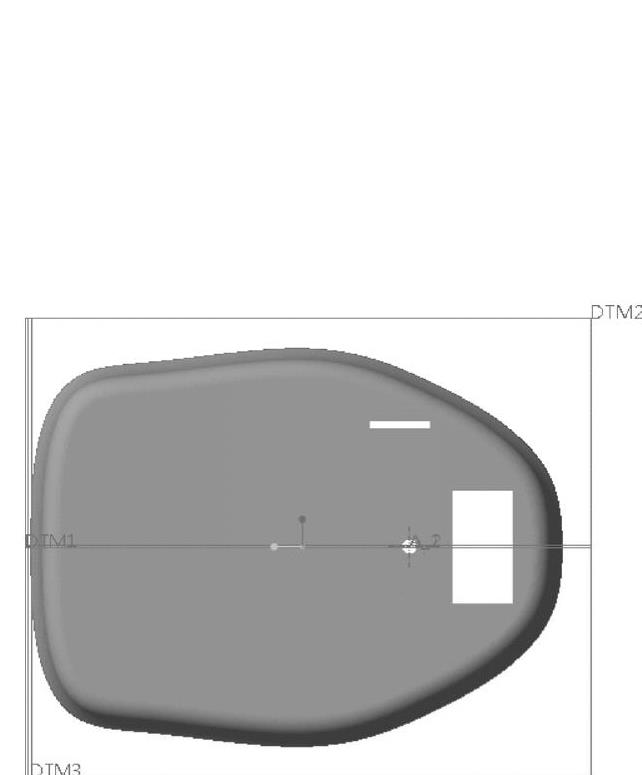

3）绘制图7-64所示的图形，该图形由一个圆和一个矩形组成，单击“确定”按钮。

图7-64 草绘

4）在“拉伸”选项卡的侧1深度选项下拉列表框中选择“穿透”选项，如图7-65所示。

图7-65 选择深度选项和定义深度方向

5）单击“完成”按钮，完成该拉伸切除的操作如图7-66所示。

图7-66 拉伸切除的效果

步骤10：创建一侧的方格网。

1）单击“拉伸”按钮，打开“拉伸”选项卡。默认时，“拉伸”选项卡上的“实体”按钮处于被选中状态，单击“去除材料”按钮。

2）打开“放置”滑出面板，单击“定义”按钮，弹出“草绘”对话框，从中单击“使用先前的”按钮，进入草绘器中。

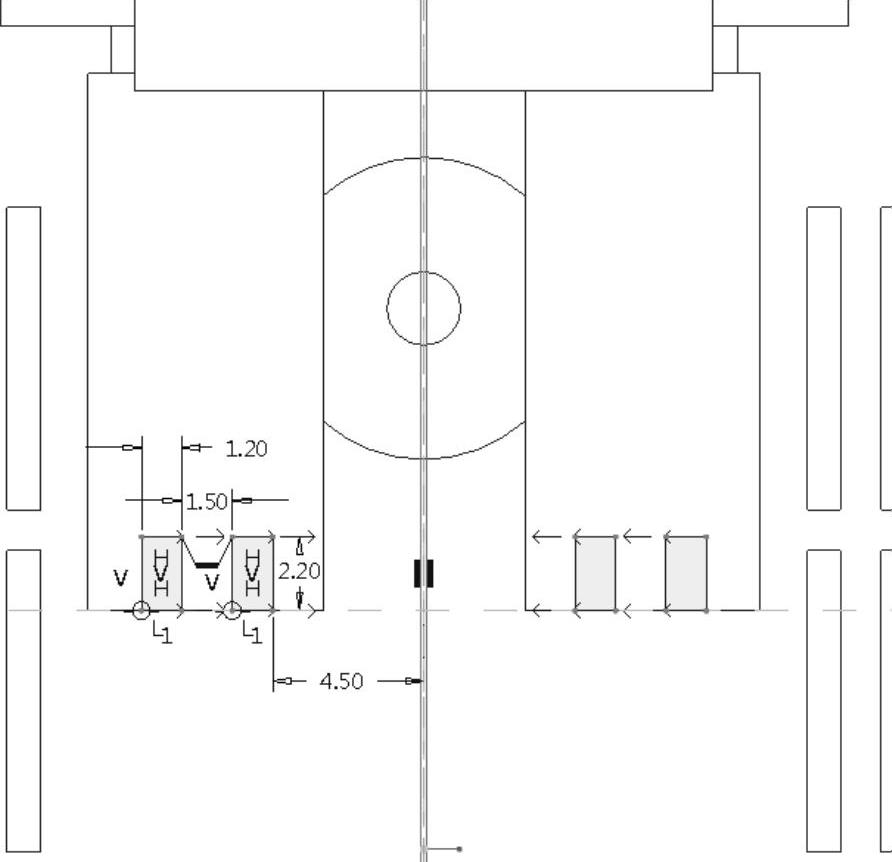

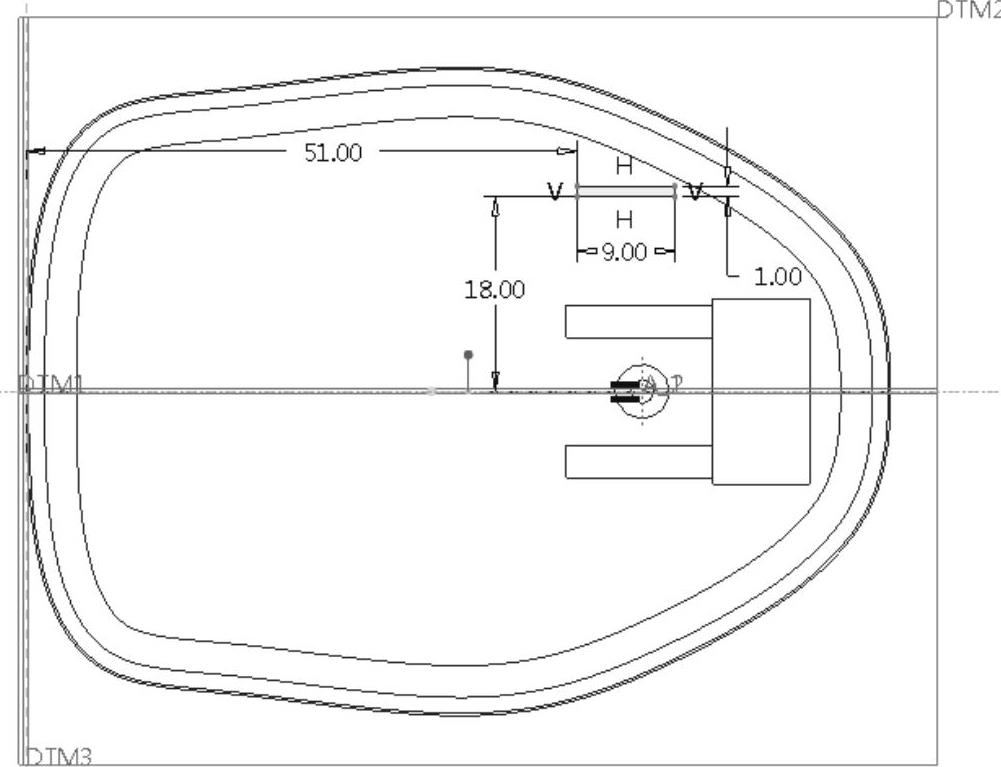

3）绘制图7-67所示的图形，该图形由一个矩形组成，单击“确定”按钮。

4）在“拉伸”选项卡的侧1深度选项列表框中选择“穿透”选项。

5）单击“完成”按钮，完成该拉伸切除的操作如图7-68所示。

图7-67 草绘

图7-68 拉伸切除

6）单击“阵列”按钮，打开“阵列”选项卡。

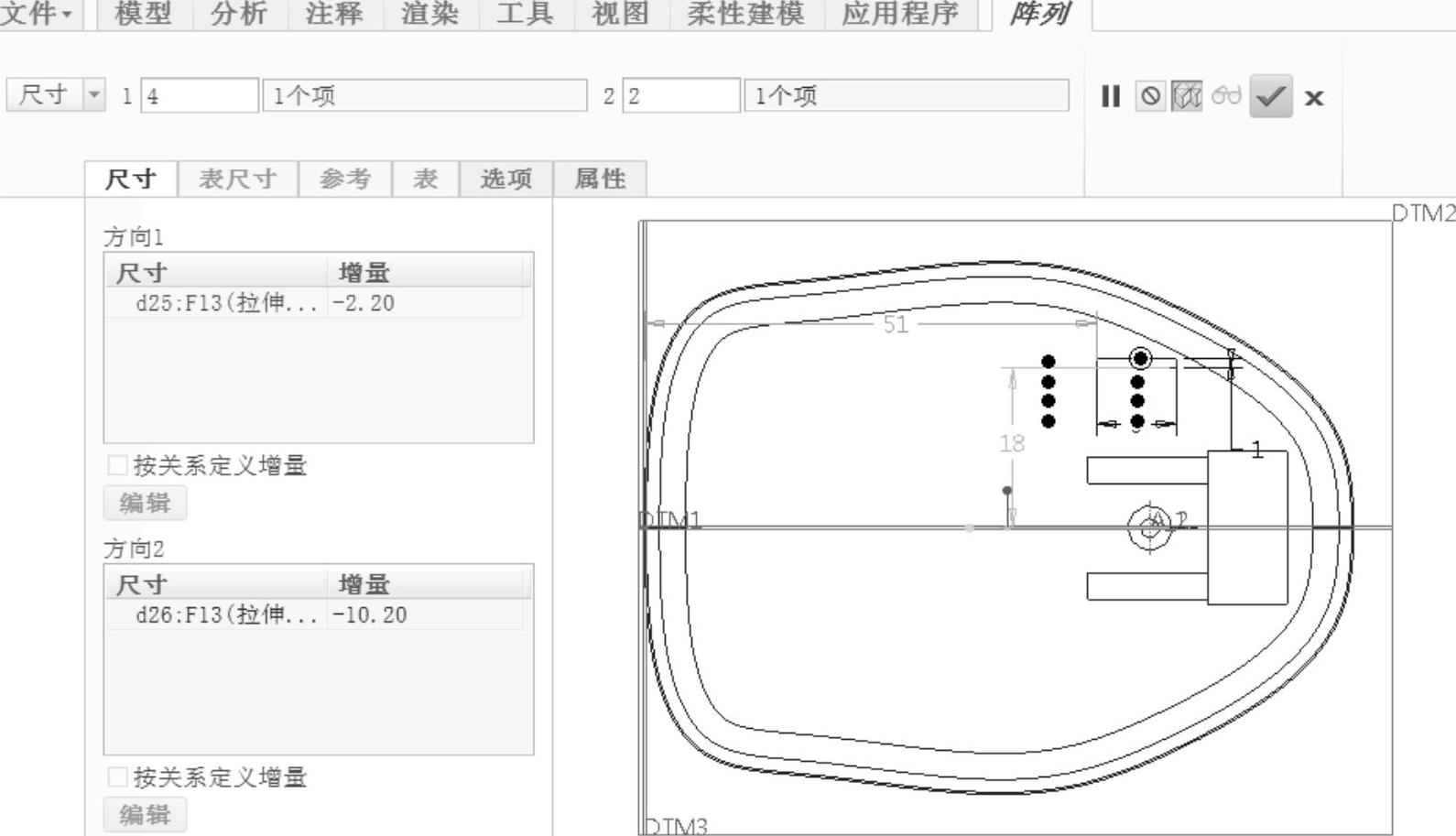

7）此时，“尺寸”选项为默认的阵列类型，在图形窗口中要阵列的小方格显示出其尺寸。打开“尺寸”滑出面板，单击数值为18的尺寸作为第一方向的可变尺寸，设置其增量为-2.20；在“尺寸”滑出面板上激活“方向2”收集器，单击数值为51的尺寸作为第二方向的可变尺寸，设置其增量为-10.20。然后在“阵列”选项卡上输入方向1的阵列成员数为4，方向2的阵列成员数为2，如图7-69所示。

图7-69 定义尺寸阵列参数

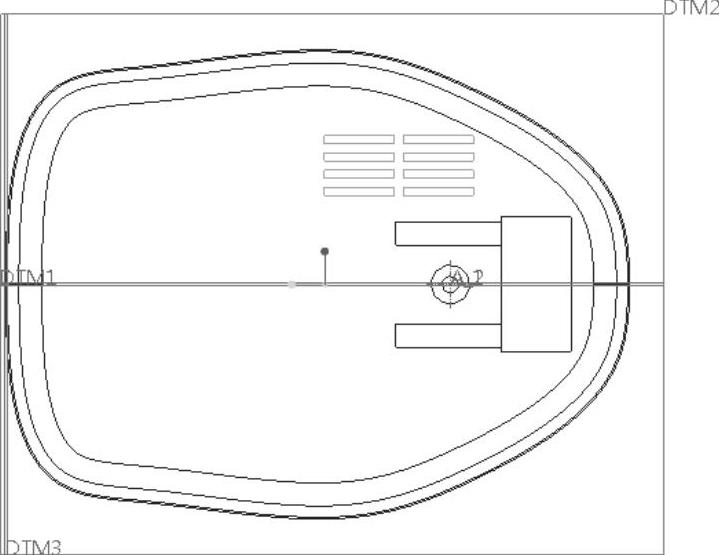

8）单击“完成”按钮，创建的方格网如图7-70所示。

步骤11：镜像方格网。

1）在“编辑”组中单击“镜像”按钮，打开“镜像”选项卡。

2）选择DTM1基准平面作为镜像平面。

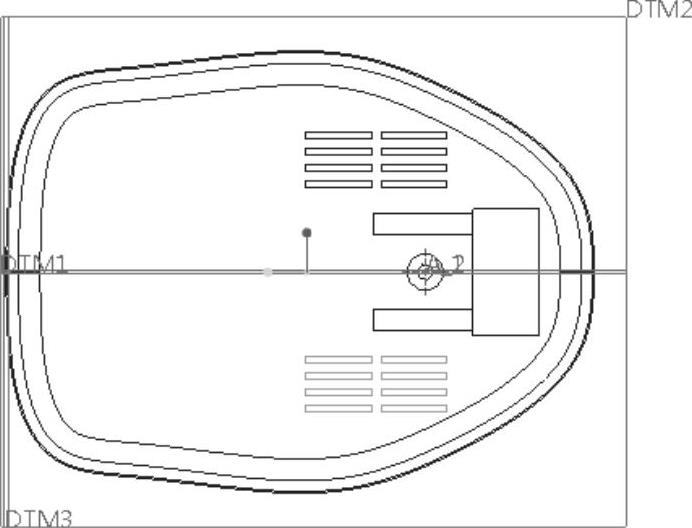

3）单击“镜像”选项卡上的“完成”按钮，则得到的镜像效果如图7-71所示。

图7-70 创建一侧的方格网

图7-71 镜像方格网

步骤12：切除材料。

1）单击“拉伸”按钮，打开“拉伸”选项卡。默认时，“拉伸”选项卡上的“实体”按钮处于被选中的状态，单击“去除材料”按钮。

2）打开“放置”滑出面板，单击“定义”按钮，打开“草绘”对话框。

3）单击图7-72所示的零件表面作为草绘平面，选择DTM1基准平面作为“上（顶）”方向参考，单击“草绘”按钮，进入草绘器中。

图7-72 定义草绘平面

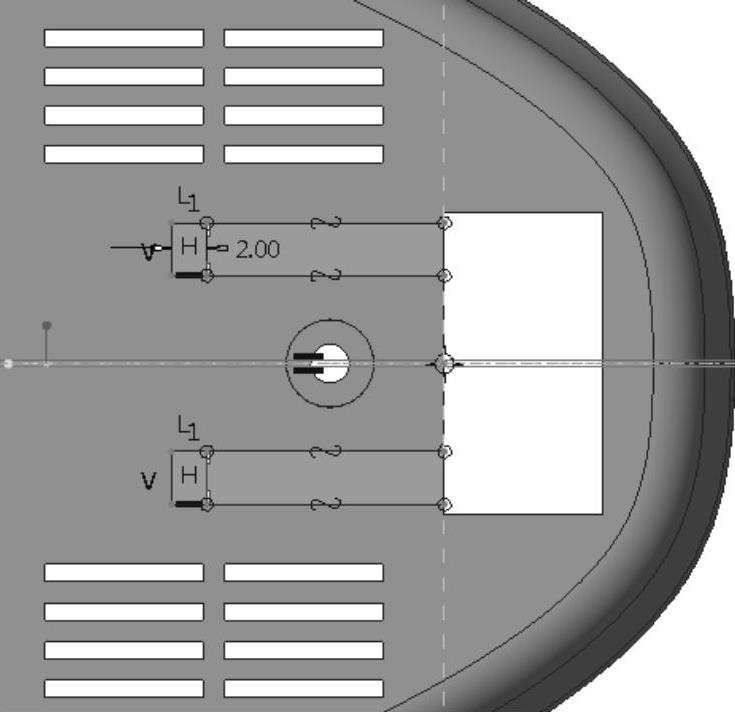

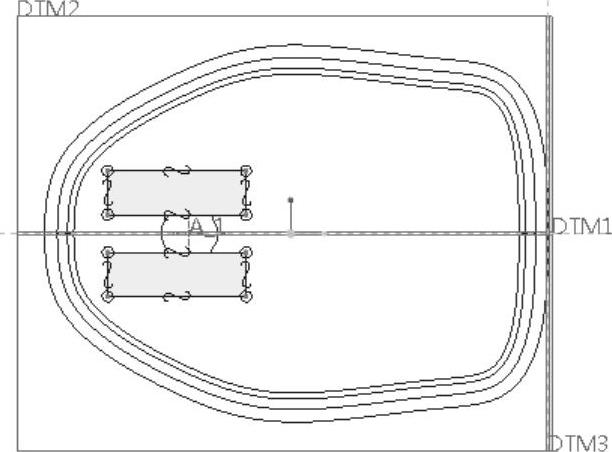

4）绘制图7-73所示的图形，该图形由两个矩形组成，单击“确定”按钮。

5）在侧1深度选项列表框中选择“到选定的”选项，然后在模型中选择图7-74所示的表面。

图7-73 草绘

图7-74 选择零件面

6）单击“完成”按钮，完成该拉伸切除的操作，如图7-75所示。

图7-75 模型效果

步骤13：创建加厚的拉伸特征。

1）单击“拉伸”按钮，打开“拉伸”选项卡。

2）默认时，“拉伸”选项卡上的“实体”按钮处于被选中的状态，并单击“加厚草绘”按钮，输入加厚的厚度值为1.2。

3）打开“放置”滑出面板，单击“定义”按钮，弹出“草绘”对话框。单击图7-76所示的零件表面作为草绘平面，选择DTM1基准平面作为“上（顶）”方向参考，单击“草绘”按钮，进入草绘器中。

图7-76 定义草绘平面

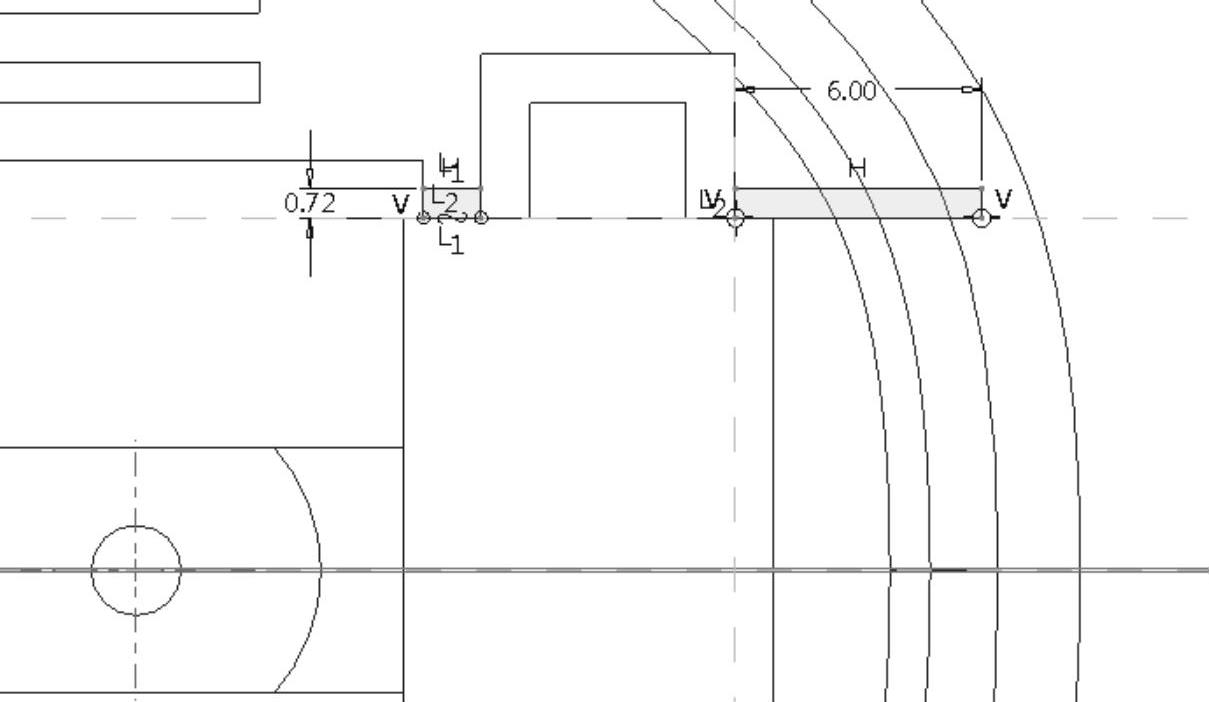

4）指定参考，绘制图7-77所示的非封闭图形，单击“确定”按钮。

图7-77 绘制图形

5）在“拉伸”选项卡上两次单击“在草绘的一侧、另一侧或两侧间更改拉伸方向”按钮。

6）输入拉伸深度为1.2。

7）单击“完成”按钮，如图7-78所示。

图7-78 加厚拉伸

步骤14：创建另一侧的加厚拉伸特征。

1）单击“拉伸”按钮，打开“拉伸”选项卡。

2）默认时，“拉伸”选项卡上的“实体”按钮处于被选中的状态，并单击“加厚草绘”按钮，输入加厚的厚度值为1.2。

3）打开“放置”滑出面板，单击“定义”按钮，打开“草绘”对话框。单击“草绘”对话框中的“使用先前的”按钮，进入草绘模式。

4）选定绘图参考，绘制图7-79所示的图形，单击“确定”按钮。

图7-79 草绘

5）在“拉伸”选项卡上两次单击“在草绘的一侧、另一侧或两侧间更改拉伸方向”按钮。

6）输入拉伸深度为1.2。

7）单击“完成”按钮。

步骤15：创建用来作为加强筋的拉伸特征。

1）单击“拉伸”按钮，打开“拉伸”选项卡。

2）打开“放置”滑出面板，单击“定义”按钮，弹出“草绘”对话框。

3）单击图7-80所示的零件面作为草绘平面，指定以DTM1基准平面作为“下（底部）”参考平面，单击“草绘”按钮，进入草绘器中。

图7-80 定义草绘平面

4）绘制图7-81所示的图形，单击“确定”按钮。

图7-81 草绘图形

5）单击“深度方向”按钮，并选择“到下一个”选项，如图7-82所示。

图7-82 相关设置与模型动态预览

6）单击“完成”按钮。

步骤16：镜像特征。

1）单击“镜像”按钮，打开“镜像”选项卡。

2）选择DTM1基准平面作为镜像平面。

3）单击“镜像”选项卡上的“完成”按钮，则得到的镜像效果如图7-83所示。

图7-83 镜像效果

步骤17：拉伸切除。

1）单击“拉伸”按钮，打开“拉伸”选项卡。

2）默认时，“拉伸”选项卡上的“实体”按钮处于被选中的状态，单击“去除材料”按钮。

3）打开“放置”滑出面板，单击“定义”按钮，弹出“草绘”对话框。

4）选择DTM1基准平面作为草绘平面，选择DTM2基准平面作为“上（顶）”方向参考，进入草绘器中。

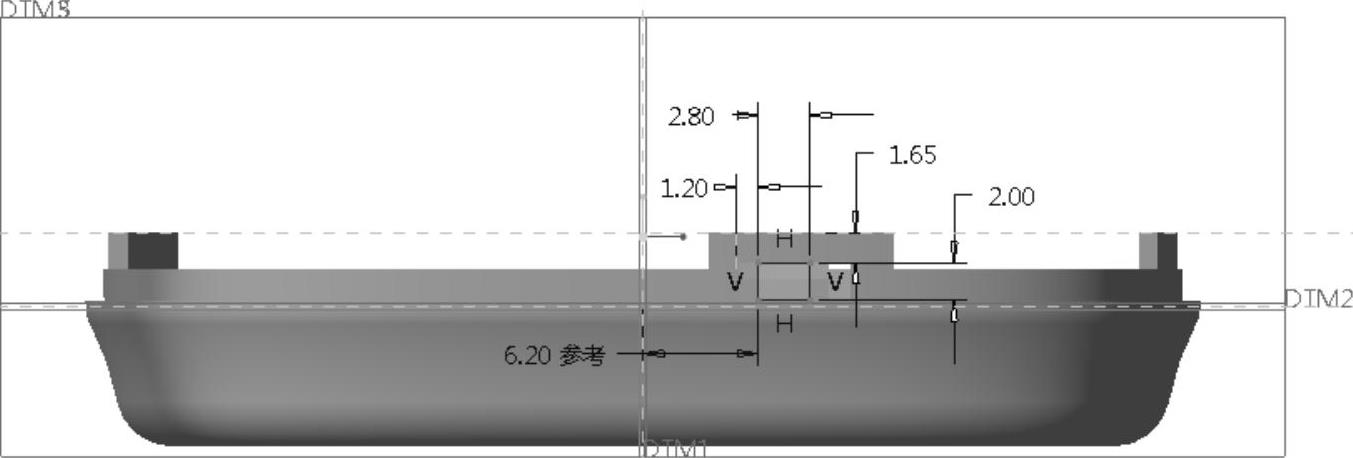

5）绘制图7-84所示的图形，单击“确定”按钮。可以使用“参考”按钮来指定绘图参考。

图7-84 草绘

6）在“拉伸”选项卡的深度选项列表框中选择“对称”选项，输入拉伸切除的深度为20。

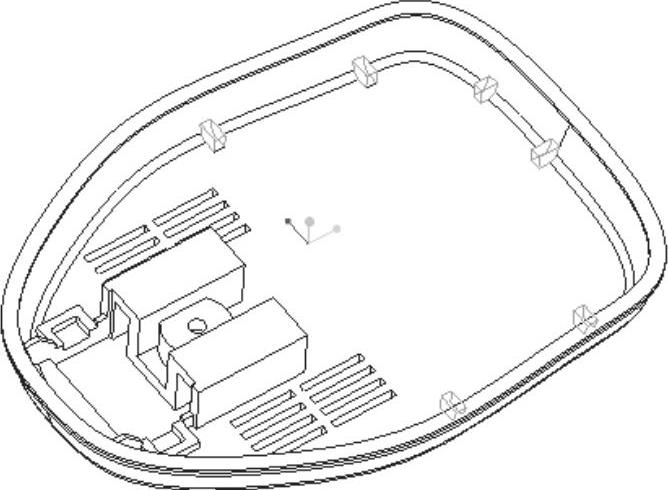

7）单击“拉伸”选项卡上的“完成”按钮，此时底壳零件如图7-85所示。

步骤18：以拉伸的方式创建加强筋。

1）单击“拉伸”按钮，打开“拉伸”选项卡。

2）进入“放置”滑出面板，单击“定义”按钮，弹出“草绘”对话框。

3）在功能区“拉伸”选项卡右侧区域的单击“基准”→“平面”按钮，打开“基准平面”对话框。单击底壳零件的内腔平表面作为参考，设置偏移距离为2.2，方向如图7-86所示，单击“确定”按钮，创建基准平面DTM4。

图7-85 拉伸切除

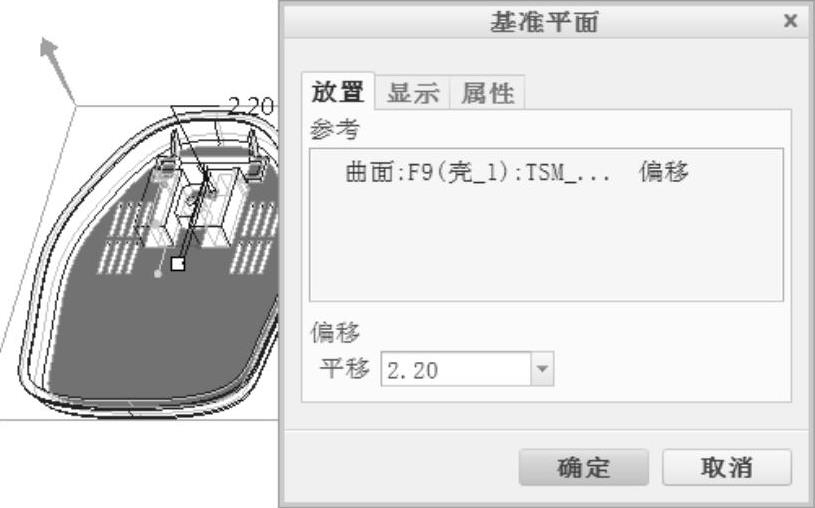

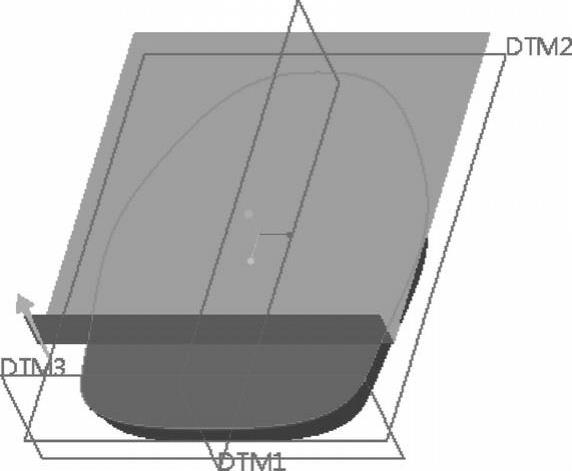

图7-86 定义基准平面

4）刚创建的DTM4基准平面作为草绘平面，以DTM1基准平面为“上（顶）”方向参考，单击“草绘”按钮，进入草绘模式。

5）添加DTM3作为绘图参考，绘制图7-87所示的图形，单击“确定”按钮。

图7-87 草绘

6）单击“深度方向”按钮使拉伸深度方向指向实体，选择“到下一个”选项。

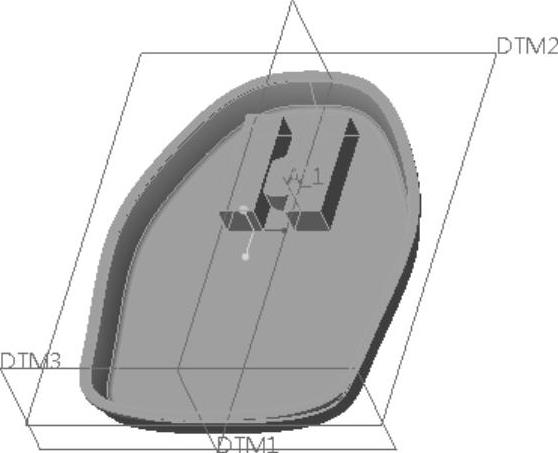

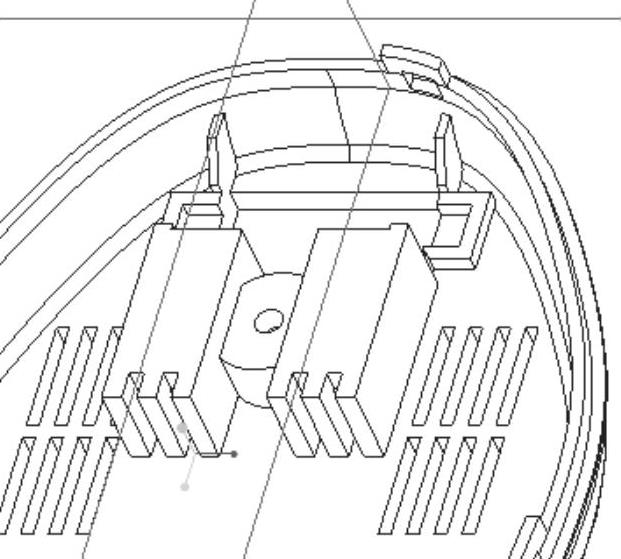

7）单击“拉伸”选项卡上的“完成”按钮，创建的加固特征如图7-88所示。

步骤19：创建定位支撑柱。

1）单击“拉伸”按钮，打开“拉伸”选项卡。

2）进入“放置”滑出面板，单击“定义”按钮，弹出“草绘”对话框。

3）单击图7-89所示的表面作为草绘平面，以DTM1基准平面作为“上（顶）”方向参考，单击“草绘”按钮，进入草绘模式。

图7-88 创建加固结构

图7-89 定义草绘平面

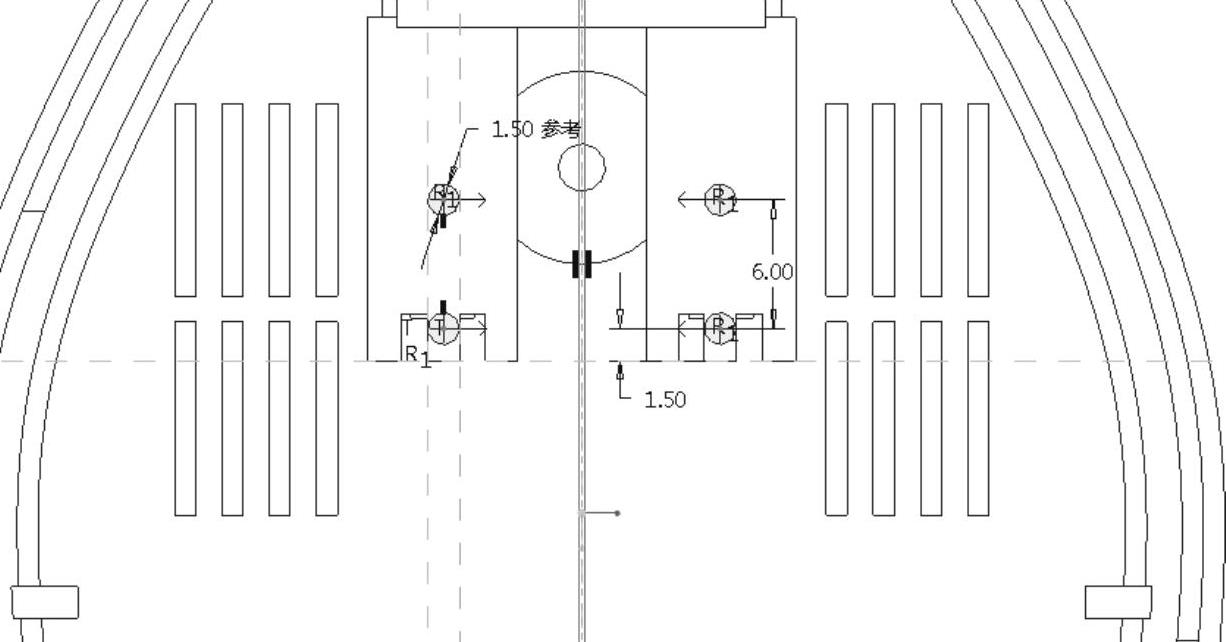

4）指定绘图参考，绘制图7-90所示的剖面。单击“确定”按钮。

图7-90 草绘

5）输入拉伸深度为4.2。

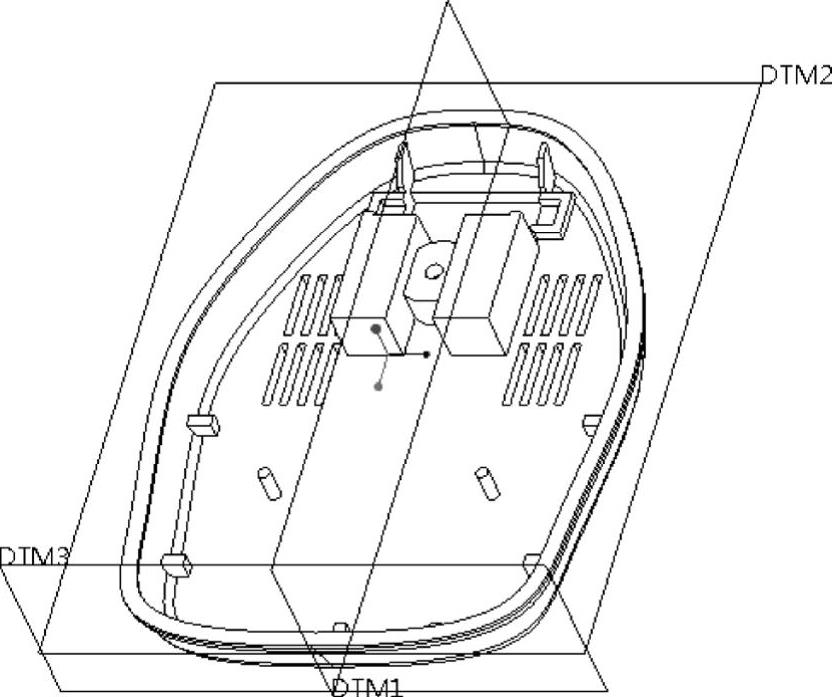

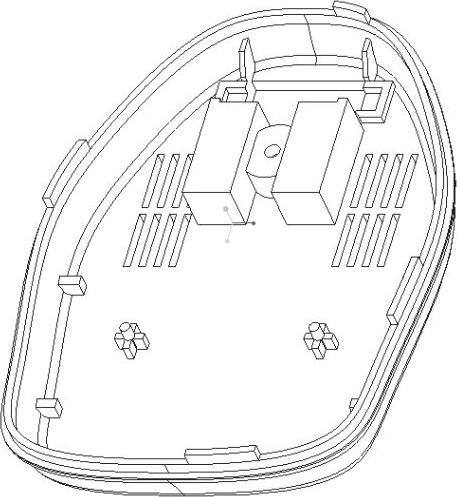

6）单击“拉伸”选项卡上的“完成”按钮，此时模型如图7-91所示。

图7-91 模型效果

步骤20：创建“火箭头”结构。

1）单击“拉伸”按钮，打开“拉伸”选项卡，默认时指定要创建的特征为“实体”。

2）进入“放置”滑出面板，单击“定义”按钮，弹出“草绘”对话框。

3）单击“使用先前的”按钮，进入草绘模式。

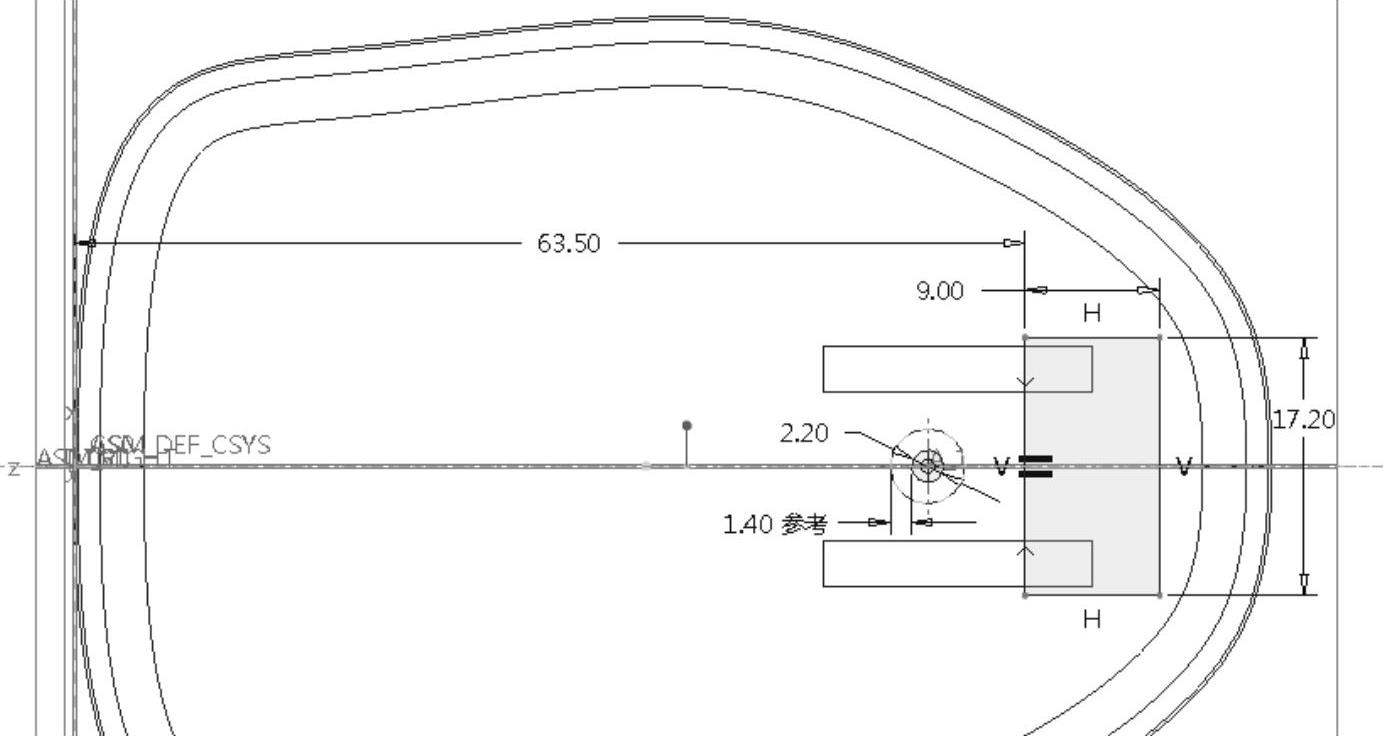

4）在其中一个定位支撑柱处绘制图7-92所示的图形，单击“确定”按钮。

5）输入拉伸深度为2.2。

6）单击“完成”按钮，此时模型如图7-93所示。

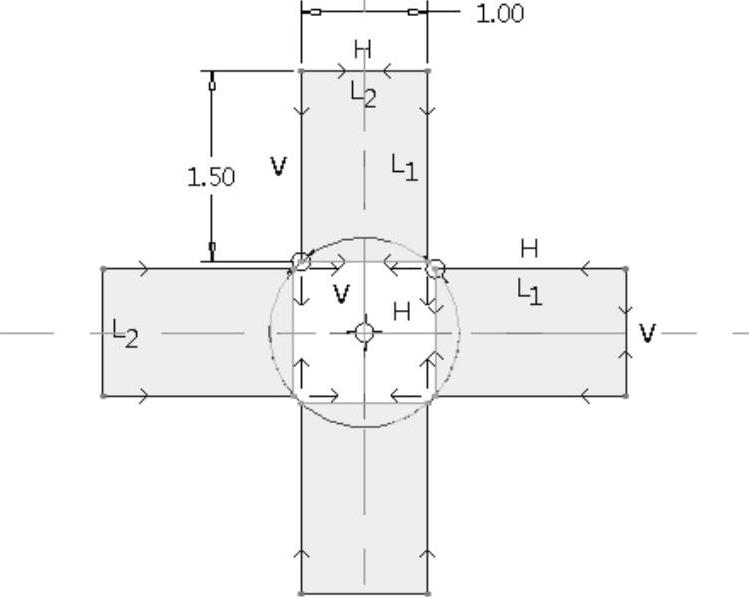

图7-92 草绘

图7-93 创建一处“火箭头”

步骤21：镜像操作。

1）单击“镜像”按钮，打开“镜像”选项卡。

2）选择DTM1基准平面作为镜像平面。

3）单击“镜像”选项卡上的“完成”按钮，创建另一处“火箭头”结构。

步骤22：创建拉伸特征。

1）单击“拉伸”按钮，打开“拉伸”选项卡。

2）按〈Ctrl+D〉快捷键调整视角方向，在图形窗口中单击图7-94所示的实体平整面，将其指定为草绘平面，从而快速地进入草绘器。

3）在功能区“草绘”选项卡的“设置”组中单击“草绘设置”按钮，弹出“草绘”对话框，在“草绘方向”选项组中单击“反向”按钮以反转草绘视图方向，然后单击“草绘”按钮。

4）单击“草绘”组中的“偏移”按钮，弹出“类型”对话框，从中选择“环”单选按钮，再次单击用于定义草绘平面的实体面，由该面的外环线向内偏移1以获得一条封闭的偏移线。再单击“投影”按钮，选择“环”单选按钮，使用同样的方法获得另一条封闭的环线，效果如图7-95所示，单击“确定”按钮。

图7-94 指定草绘平面

图7-95插图绘制拉伸截面

5）输入侧1的拉伸深度为1.5。

6）单击“完成”按钮，结果如图7-96所示。

图7-96 使用拉伸工具创建“唇”结构

说明：对于一些使用过Pro/ENGINEER Wildfire相应版本的读者来说，可以在Creo Parametric 3.0中通过配置在功能区中调出“唇”命令，利用“唇”命令来得到本步骤的完成结果（还可为“唇”特征设置合适的拔模角度）。

步骤23：创建偏移特征以形成美工线。

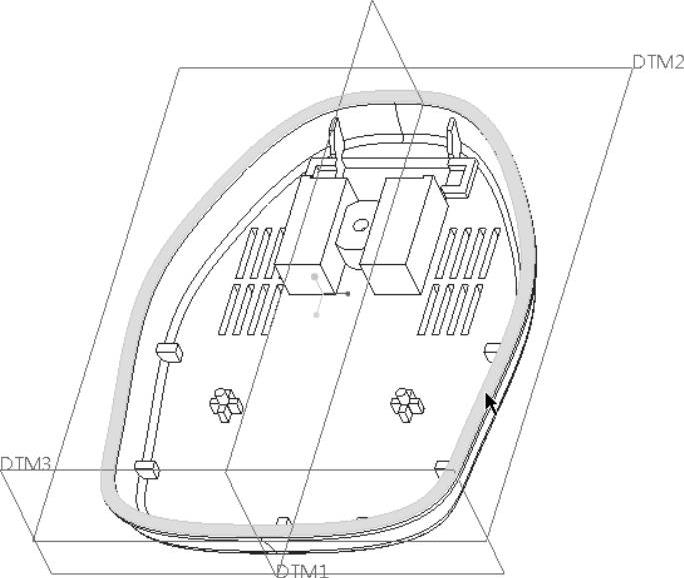

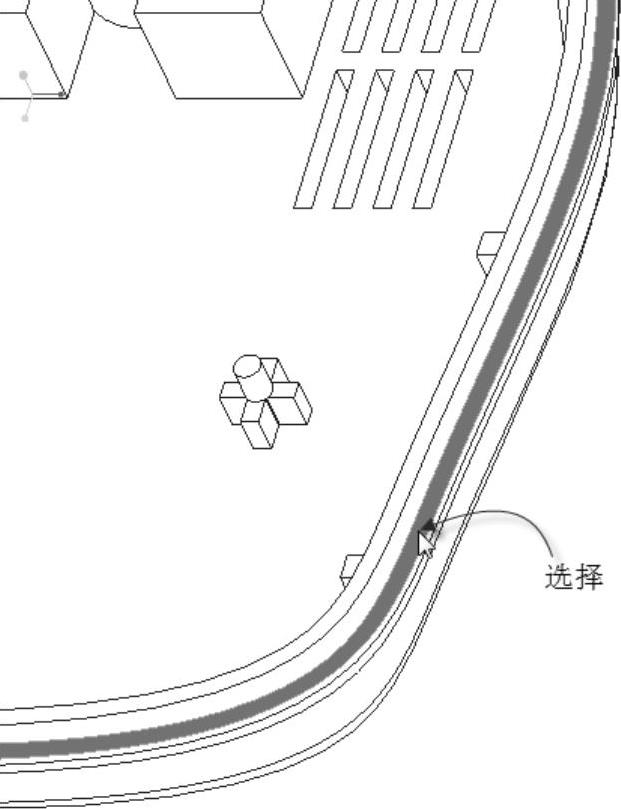

1）在模型中选择图7-97所示的曲面。

2）在功能区“模型”选项卡的“编辑”组中单击“偏移”按钮，打开“偏移”选项卡。

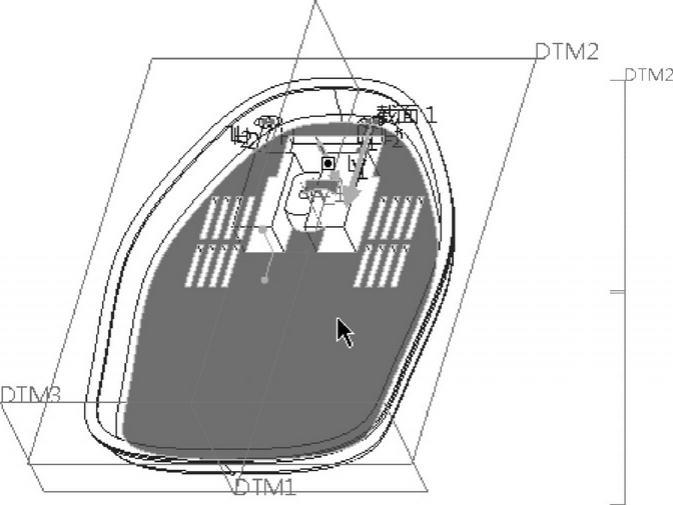

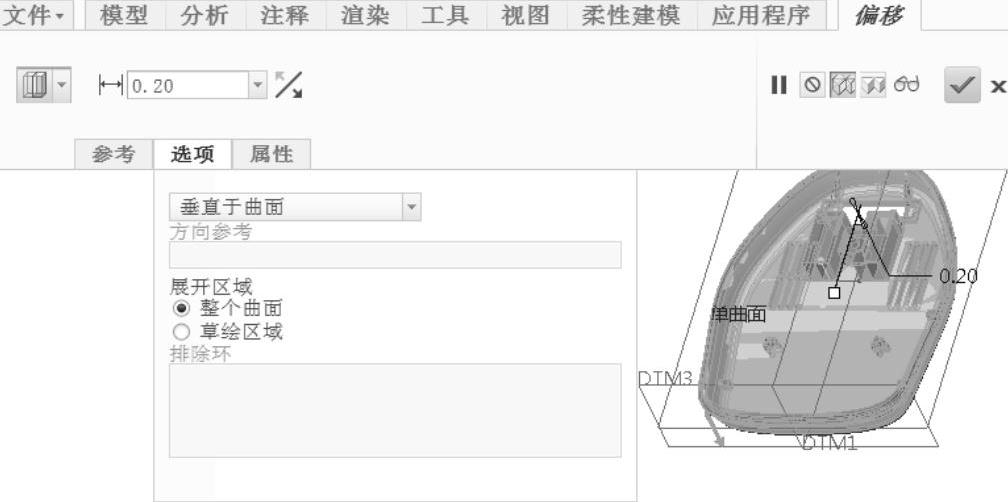

3）在“偏移”选项卡的“偏移类型”下拉列表框中选择偏移类型为“展开特征”图标选项，在“偏移值”框中输入偏移值为0.2，单击“将偏移方向更改为其他侧”按钮，此时如图7-98所示。

图7-97 选择曲面

图7-98 指定偏移类型和相关参数

4）单击“完成”按钮。

步骤24：创建偏移特征以构造配合结构。

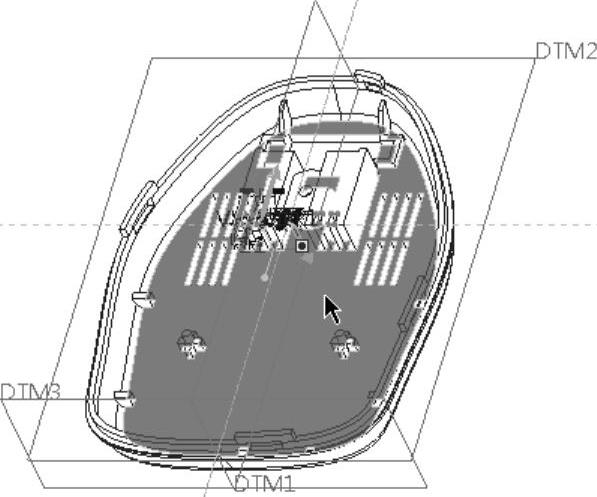

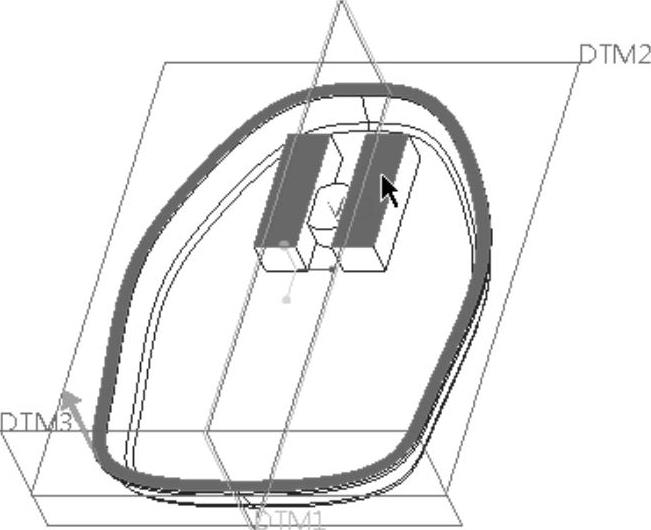

1）在模型中选择图7-99所示的曲面。

2）在功能区“模型”选项卡的“编辑”组中单击“偏移”按钮，打开“偏移”选项卡。

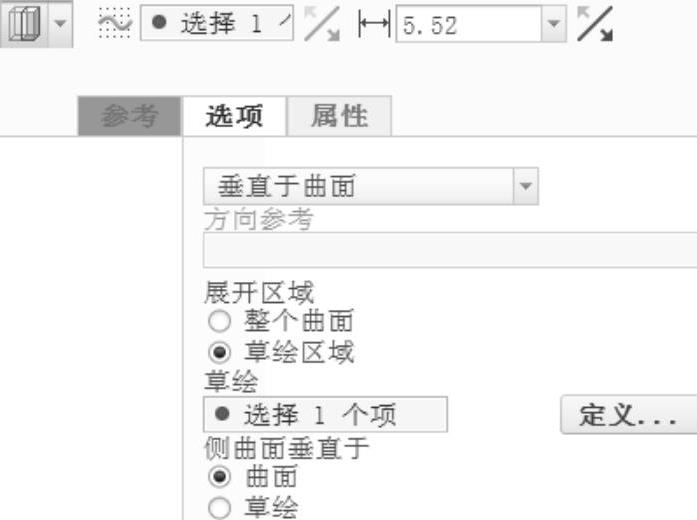

3）在“偏移”选项卡的“偏移类型”下拉列表框中选择偏移类型为“展开特征”图标选项，接着单击“选项”标签以打开“选项”滑出面板，选择“垂直于曲面”选项，在“展开区域”选项组中单击“草绘区域”单选按钮，在“侧曲面垂直于”选项组中选择“曲面”单选按钮，如图7-100所示。

图7-99 选择曲面

图7-100 设置偏移选项及其参数

4）在“选项”面板中单击“定义”按钮，弹出“草绘”对话框。单击对话框中的“使用先前的”按钮，进入草绘器中。

5）绘制图7-101所示的图形，单击“确定”按钮。

图7-101 草绘

6）在“偏移”选项卡上输入偏移距离为2。

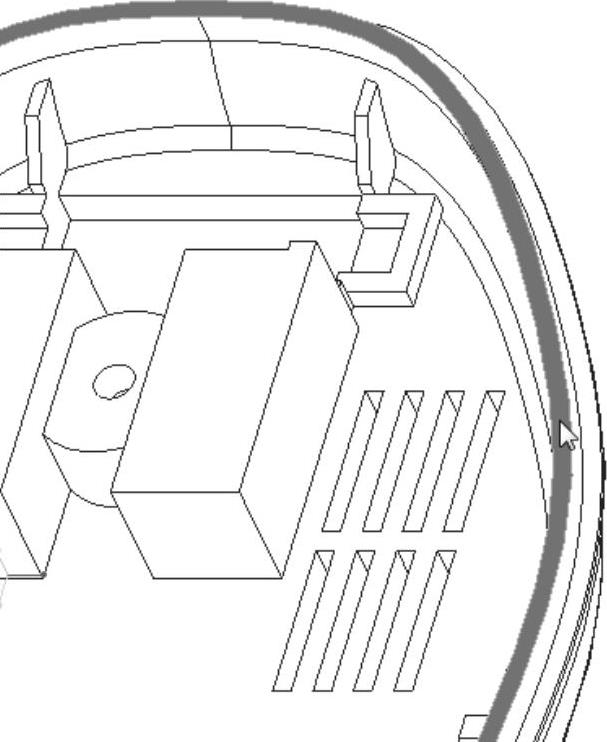

7）单击“偏移”选项卡上的“完成”按钮，创建的偏移特征如图7-102所示。

步骤25：创建其中的一个配合方孔。

1）单击“拉伸”按钮，打开“拉伸”选项卡。

2）指定要创建的特征为“实体”，并单击“去除材料”按钮。

3）进入“放置”滑出面板，单击“定义”按钮，系统弹出“草绘”对话框。

4）选择DTM3基准平面作为草绘平面，以DTM1基准平面作为“右”方向参考，单击“草绘”按钮，进入草绘模式。

5）绘制剖面，如图7-103所示。单击“确定”按钮。

图7-102 创建偏移特征

图7-103 草绘

6）输入拉伸深度为10。

7）单击“完成”按钮。

步骤26：创建另一处的配合方孔。

1）单击“拉伸”按钮，打开“拉伸”选项卡。

2）指定要创建的特征为“实体”，并单击“去除材料”按钮。

3）进入“放置”滑出面板，单击“定义”按钮，打开“草绘”对话框。

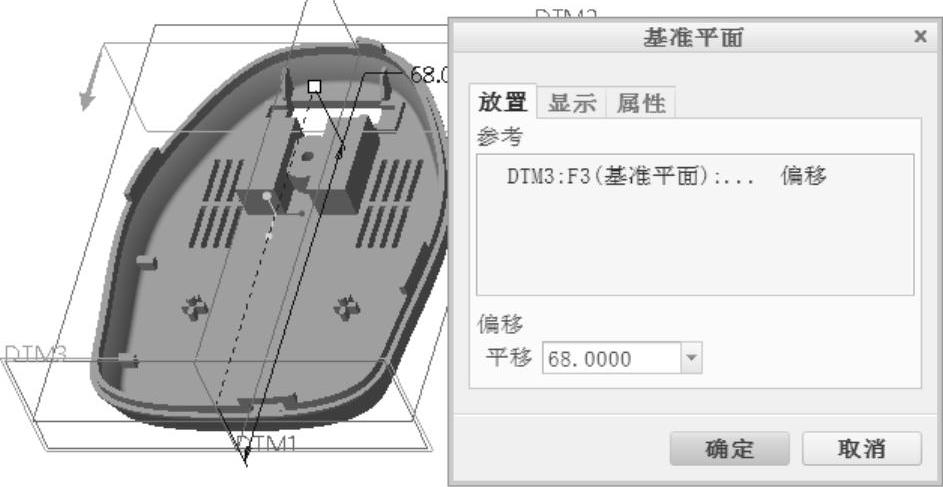

4）单击“基准”→“平面”按钮（见图7-104），打开“基准平面”对话框。单击DTM3作为偏移参考，设置偏移距离为68，偏移侧如图7-105所示，单击“确定”按钮，创建基准平面DTM5。

图7-104 单击基准工具

图7-105 创建基准平面

5）创建的DTM5基准平面作为草绘平面，以DTM1基准平面作为“右”方向参考，单击“草绘”按钮，进入草绘模式。

6）绘制剖面，如图7-106所示，单击“确定”按钮。

图7-106 草绘

7）在“拉伸”选项卡的侧1深度选项下拉列表框中选择“穿透”选项。

8）单击“完成”按钮。

步骤27：拉伸切除。

1）单击“拉伸”按钮，打开“拉伸”选项卡。

2）指定要创建的特征为“实体”，并单击“去除材料”按钮。

3）进入“放置”滑出面板，单击“定义”按钮，打开“草绘”对话框。

4）选择DTM1基准平面作为草绘平面，以DTM2基准平面作为“上（顶）”方向参考，单击“草绘”按钮。

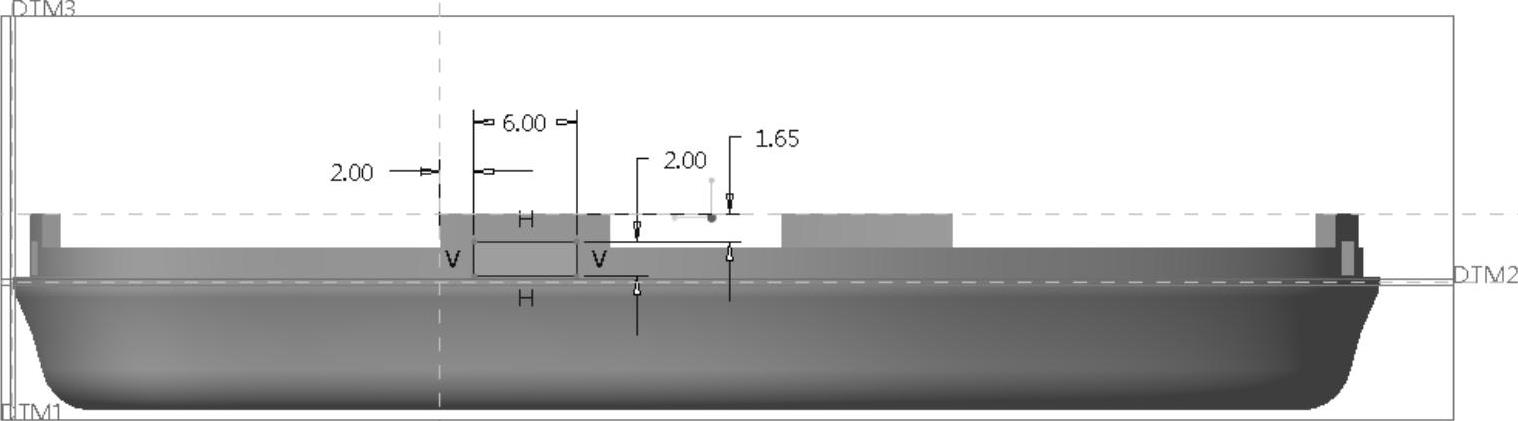

5）绘制图7-107所示的图形，单击“确定”按钮。

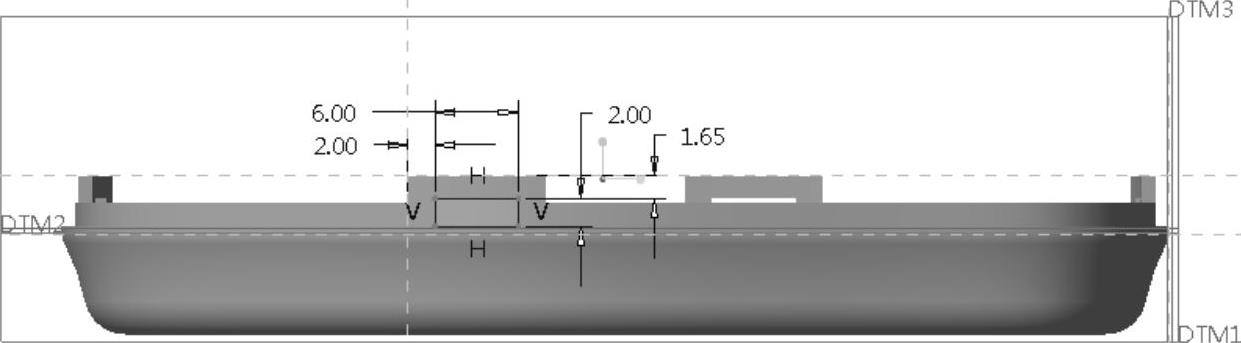

图7-107 草绘

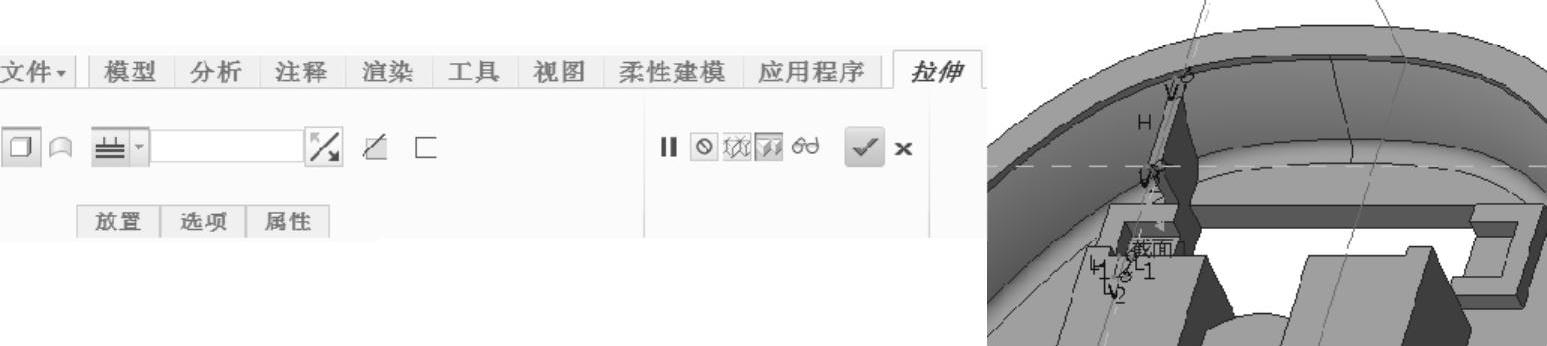

6）单击“深度方向”按钮，并从侧1深度选项下拉列表框中选择“穿透”选项，此时模型如图7-108所示。

7）单击“完成”按钮。

步骤28：拉伸切除。

1）单击“拉伸”按钮，打开“拉伸”选项卡。

2）指定要创建的特征为“实体”，并单击“去除材料”按钮。

3）进入“放置”滑出面板，单击“定义”按钮，打开“草绘”对话框。

4）选择图7-109所示的零件面（箭头所指的）作为草绘平面，单击“草绘”按钮。

图7-108 模型效果

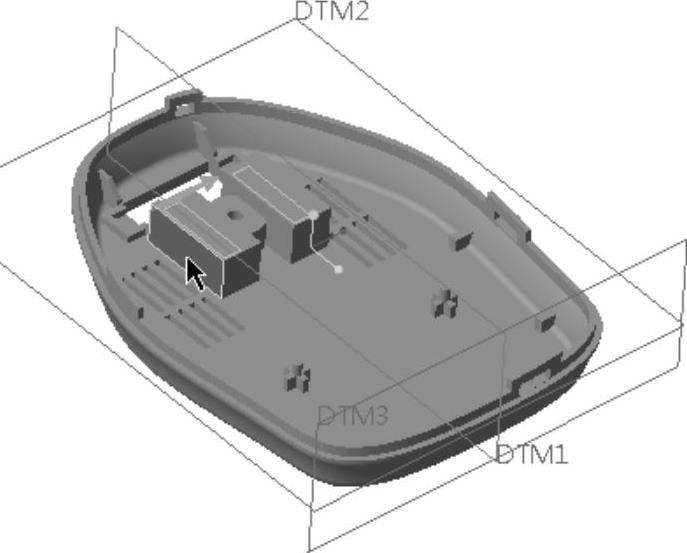

图7-109 指定草绘平面

5）指定绘图参考，绘制图7-110所示的图形，单击“确定”按钮。

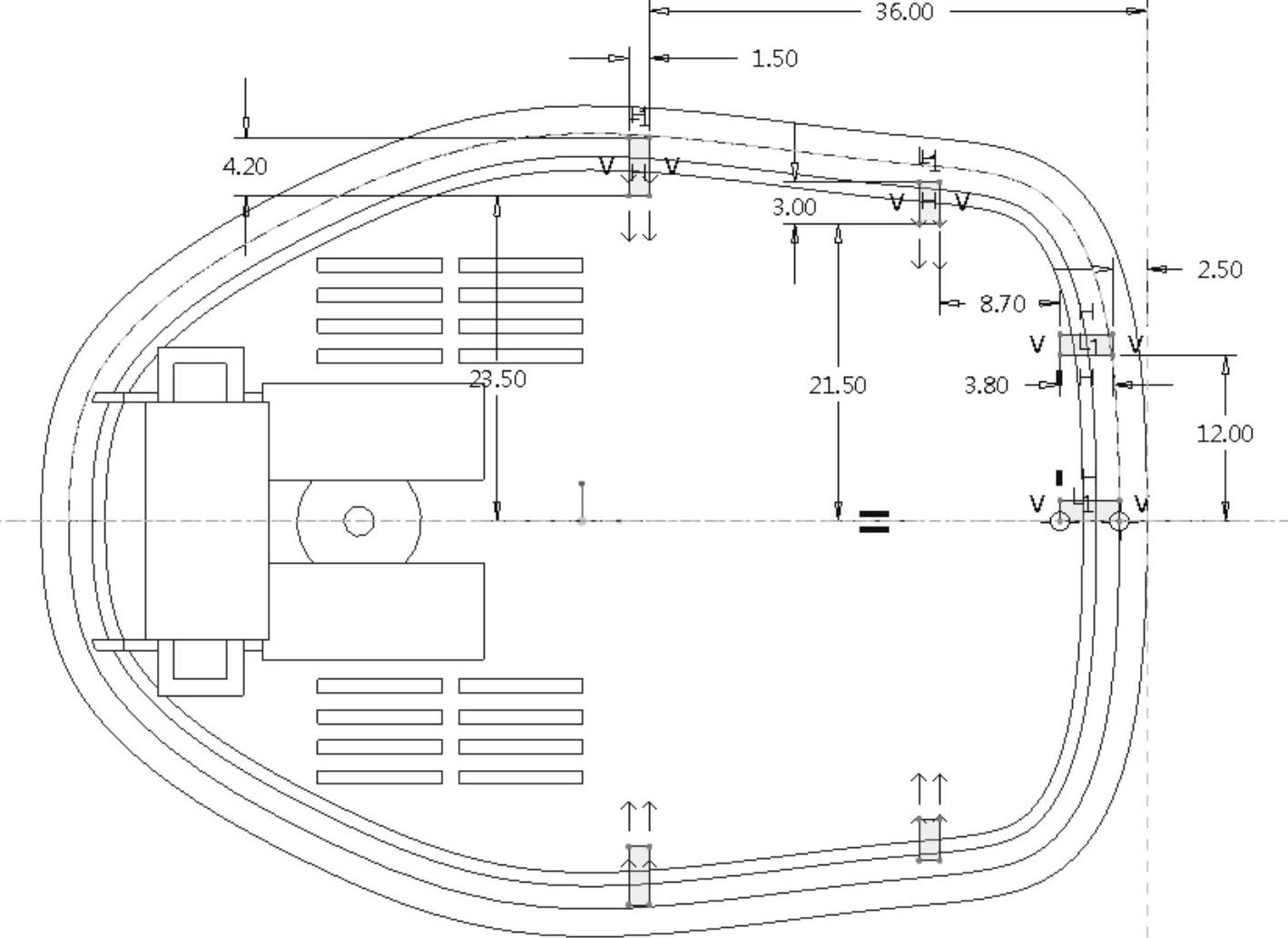

图7-110 草绘

6）从侧1深度选项下拉列表框中选择“穿透”选项，并使用“深度方向”按钮来获得要求的拉伸切除的深度方向。

7）单击“完成”按钮。

步骤29：以拉伸切除的方式创建通风口。

1）单击“拉伸”按钮，打开“拉伸”选项卡。

2）指定要创建的特征为“实体”，并单击“去除材料”按钮。

3）进入“放置”滑出面板，单击“定义”按钮，打开“草绘”对话框。

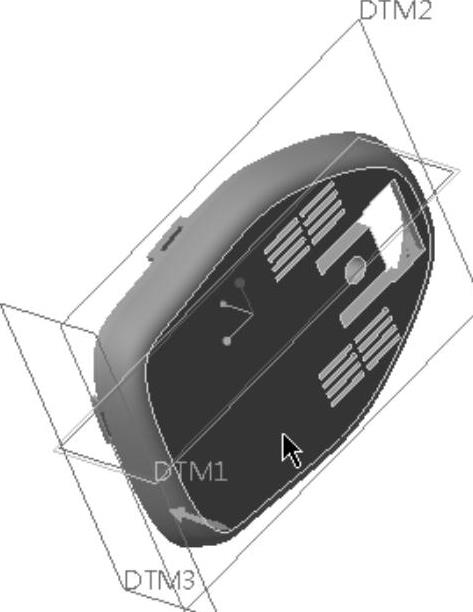

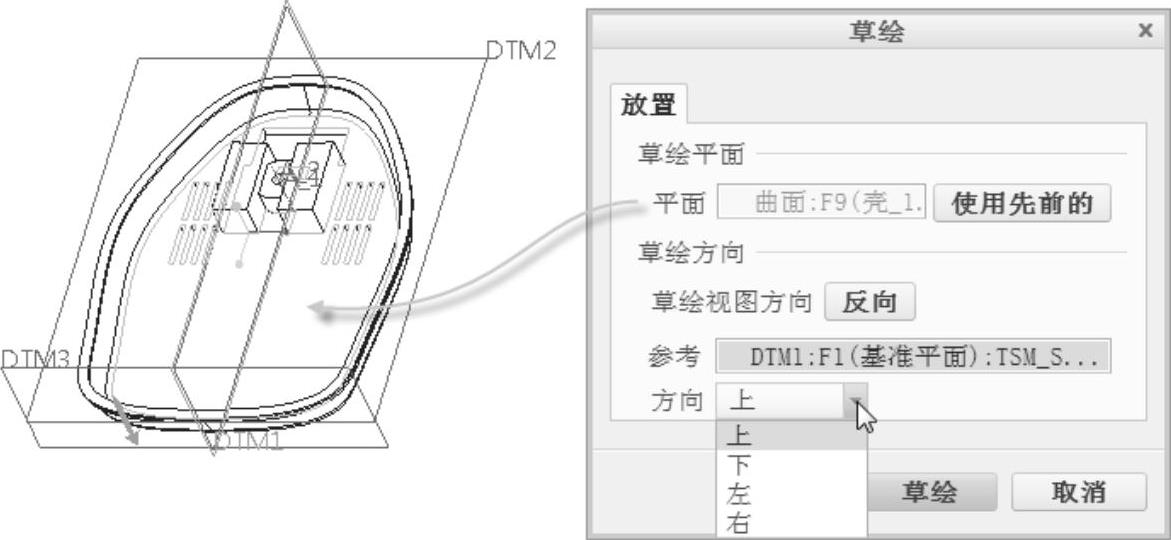

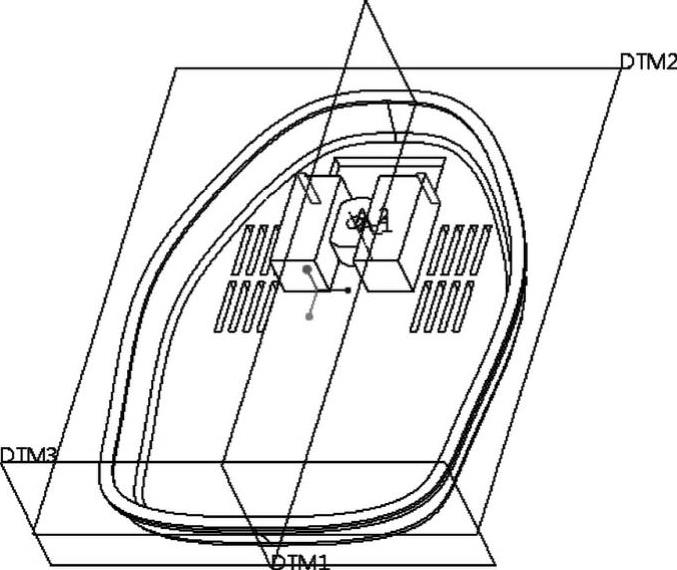

4）单击图7-111所示的零件面作为草绘平面，以DTM1基准平面作为“右”方向参考，单击“草绘”按钮，进入草绘器中。

5）绘制图7-112所示的4个矩形，单击“确定”按钮。

图7-111 指定草绘平面

图7-112 草绘

6）在“拉伸”选项卡的侧1深度选项列表框中选择“到选定的”选项，然后在模型中，选择图7-113所示的零件面。

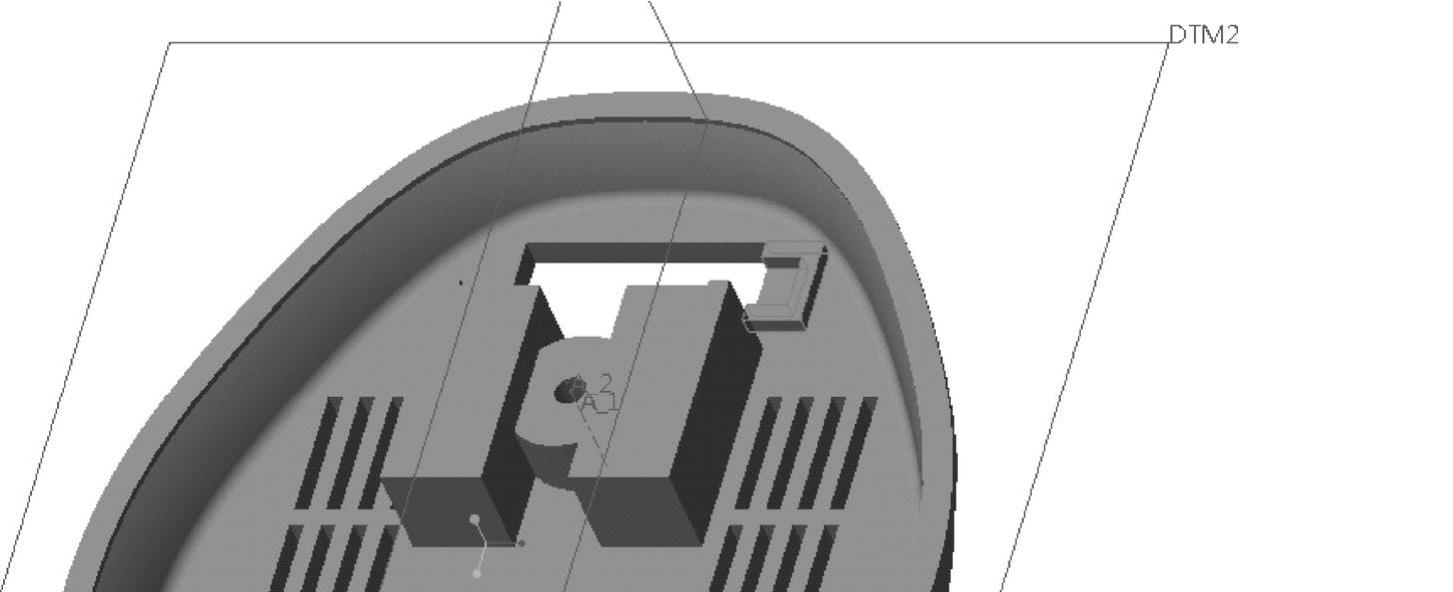

7）单击“完成”按钮，效果如图7-114所示。

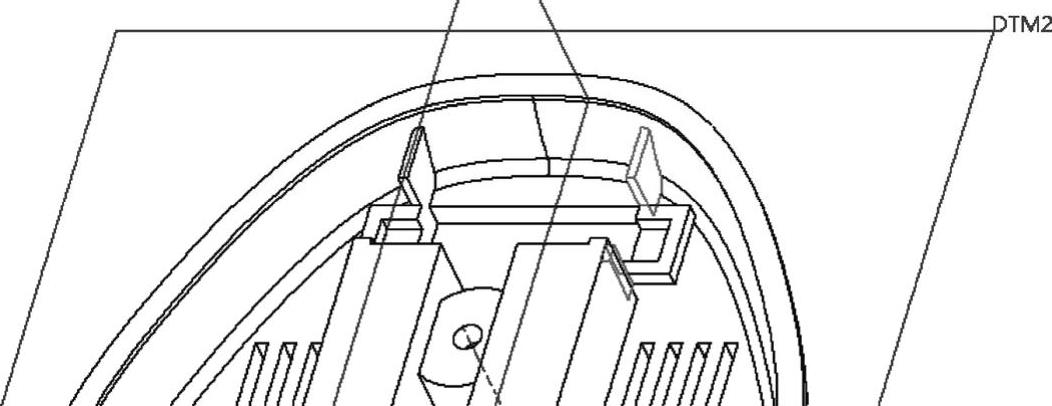

图7-113 选择要拉伸到的平曲面

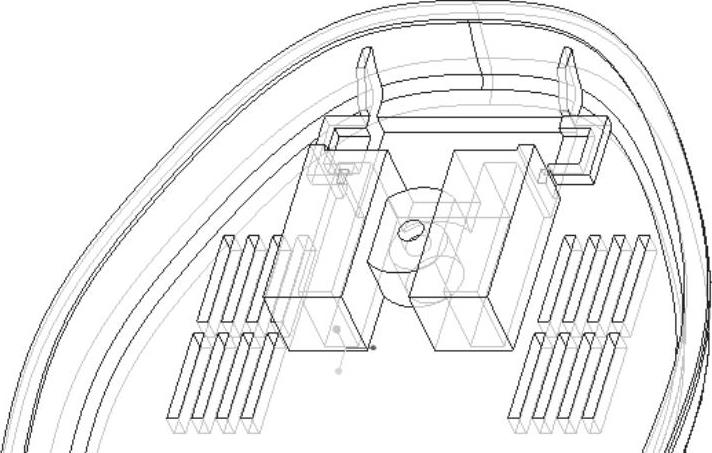

图7-114 拉伸切除的效果

步骤30：创建定位柱。

1）单击“拉伸”按钮，打开“拉伸”选项卡，默认要创建的特征为“实体”。

2）进入“放置”滑出面板，单击“定义”按钮，打开“草绘”对话框，接着单击“草绘”对话框中的“使用先前的”按钮，进入草绘模式。

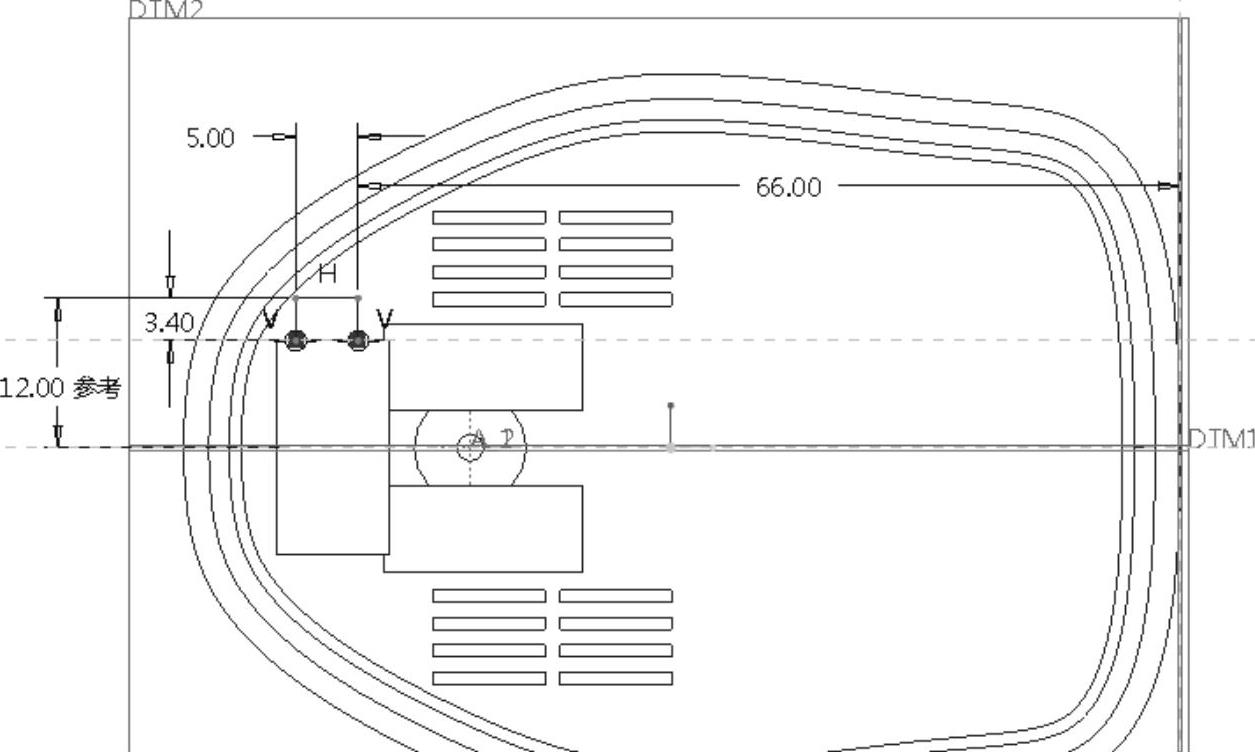

3）绘制图7-115所示的4个圆，单击“确定”按钮。

图7-115 草绘

4）输入拉伸深度为2.2。

5）单击“完成”按钮。

步骤31：以拉伸的方式切除材料。

1）单击“拉伸”按钮，打开“拉伸”选项卡。

2）指定要创建的特征为“实体”，并单击“去除材料”按钮。

3）进入“放置”滑出面板，单击“定义”按钮，打开“草绘”对话框。

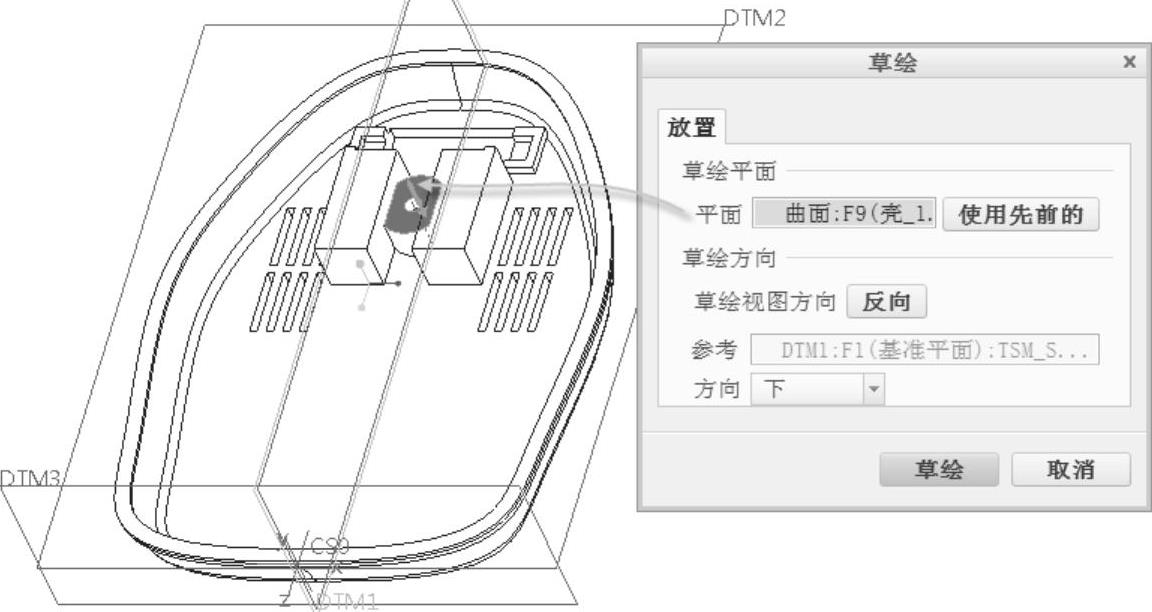

4）单击图7-116所示的零件面作为草绘平面，以DTM1基准平面作为“上（顶）”方向参考，单击“草绘”按钮，进入草绘器中。

5）定义绘图参考，绘制图7-117所示的图形，单击“确定”按钮。

图7-116 定义草绘平面

图7-117 草绘

6）输入拉伸深度为7.2。

7）单击“完成”按钮。

步骤32：创建卡勾。

1）单击“拉伸”按钮，打开“拉伸”选项卡。

2）打开“放置”滑出面板，单击“定义”按钮，出现“草绘”对话框。选择DTM1基准平面作为草绘平面，以DTM2基准平面作为“左”方向参考，单击对话框中的“草绘”按钮，进入草绘模式。

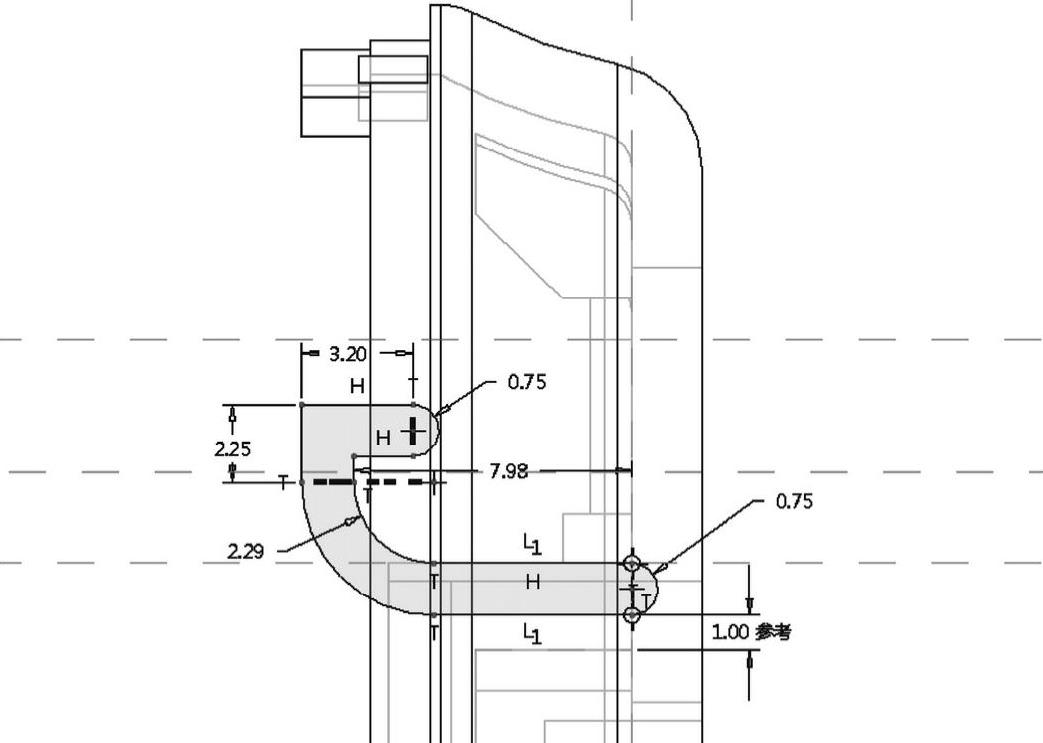

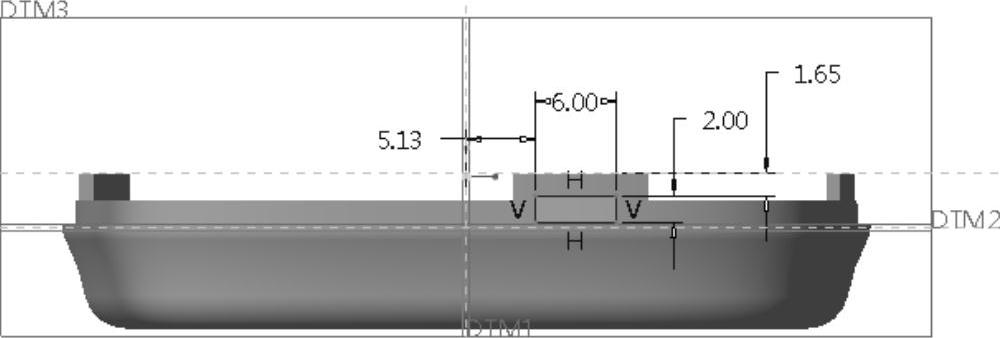

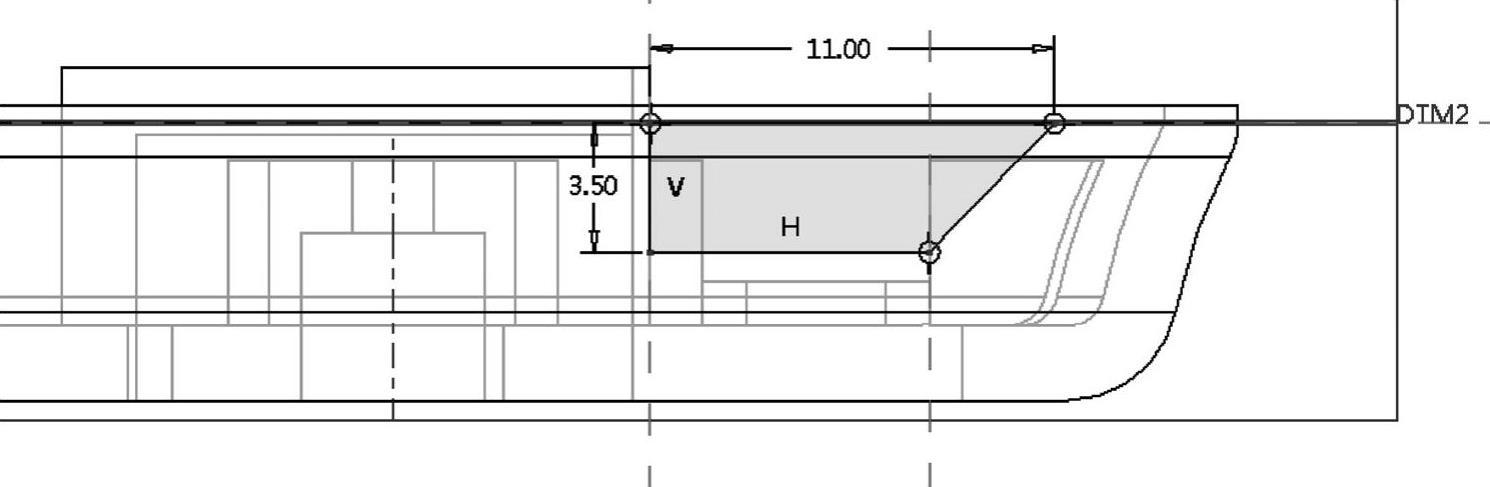

3）绘制图7-118所示的图形，单击“确定”按钮。

图7-118 绘制图形

4）在“拉伸”选项卡上的侧1深度选项下拉列表框中选择“对称”选项，接着在深度框中输入4.3。

5）单击“完成”按钮。

步骤33：创建拔模特征。

1）单击“拔模”按钮，打开“拔模”选项卡。

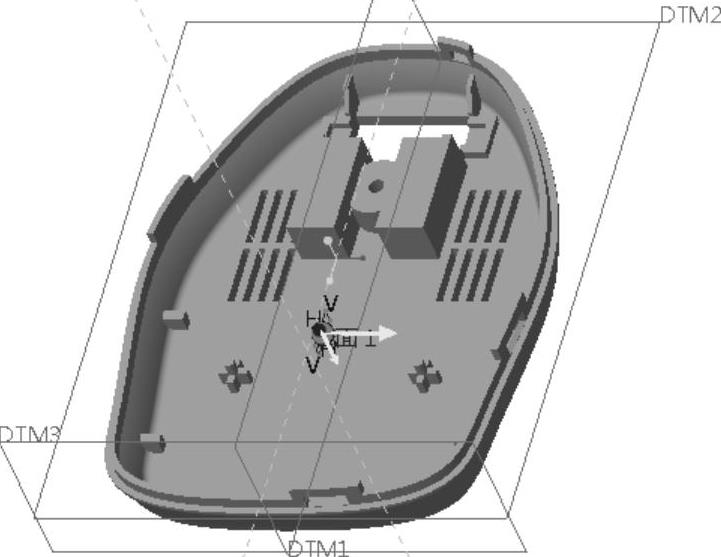

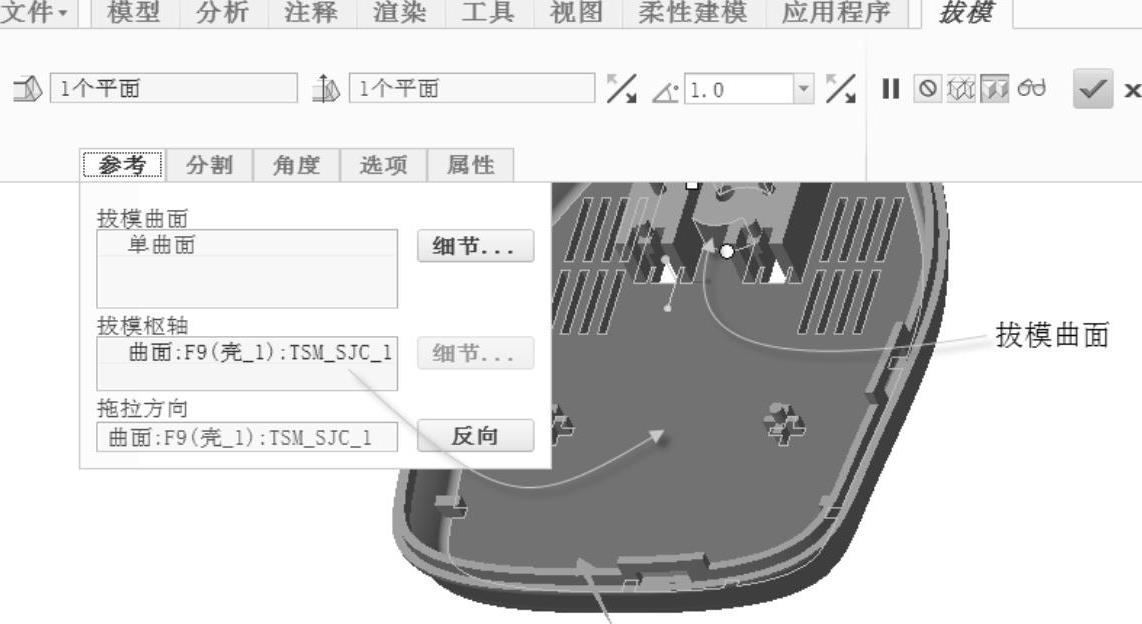

2）选择要拔模处理的圆柱面，接着在“拔模”选项卡上单击（拔模枢轴收集器），然后在模型中指定参考来定义拔模枢轴，如图7-119所示。

图7-119 定义拔模特征

3）输入拔模角度为-5。

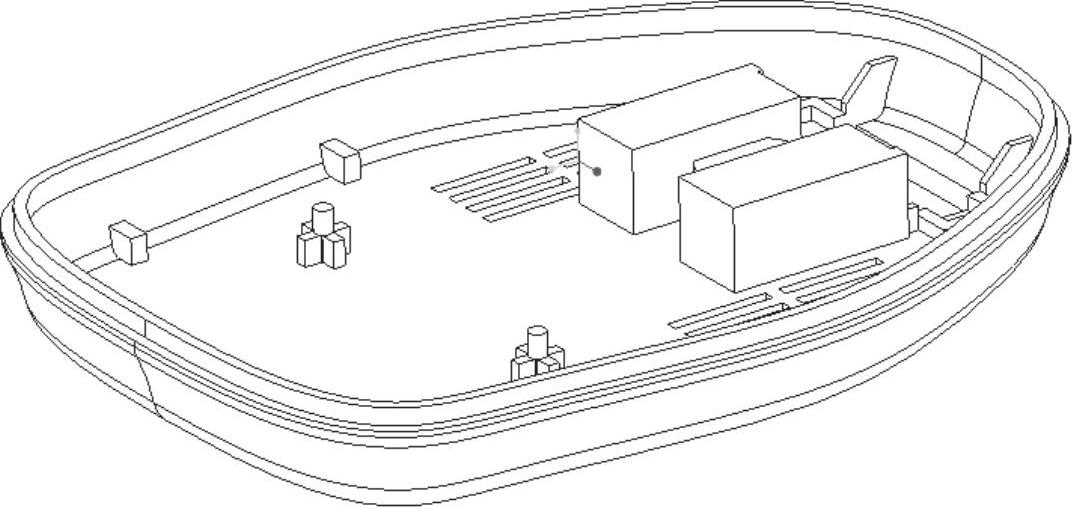

4）单击“完成”按钮。还可继续添加其他合适的拔模斜度。至此，基本上完成了底壳零件的创建。
