【摘要】：为了得到标准的STM-N传送模块，必须采取有效的方法将各种支路信号装入SDH帧结构的净荷域内，为此，需要经过映射、定位校准和复用三个步骤。图7-17为适用于我国的SDH基本复用映射结构。图7-17 适用于我国的SDH基本复用映射结构首先，各种速率等级的数字信号先进入相应的不同接口容器C，针对现有系统常用的准同步数字体系信号速率，G.709规定了五种标准容器，但适用于我国的只有C-4、C-3和C-12，这些容器是一种信息结构，主要完成适配功能。

为了得到标准的STM-N传送模块，必须采取有效的方法将各种支路信号装入SDH帧结构的净荷域内，为此，需要经过映射、定位校准和复用三个步骤。图7-17为适用于我国的SDH基本复用映射结构。

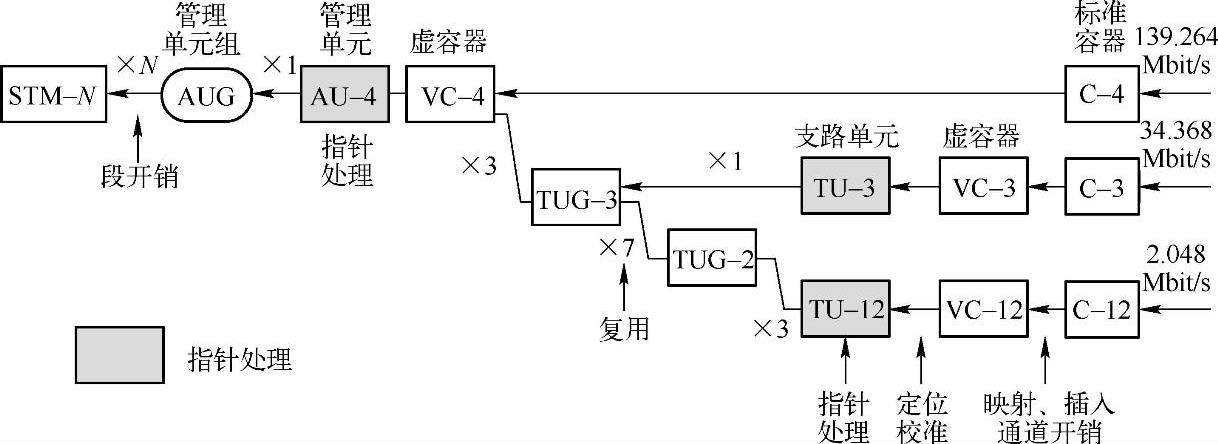

图7-17 适用于我国的SDH基本复用映射结构

首先，各种速率等级的数字信号先进入相应的不同接口容器C，针对现有系统常用的准同步数字体系（PDH）信号速率，G.709规定了五种标准容器，但适用于我国的只有C-4、C-3和C-12，这些容器是一种信息结构，主要完成适配功能。

由标准容器出来的数字流加上通道开销比特后，构成SDH中的虚容器（VC），在VC包封内，允许装载不同速率的准同步支路信号，而整个包封是与网络同步的，因此，常将VC包封作为一个独立的实体对待，可以在通道中任一点取出或插入，给SDH网中传输、同步复用和交叉连接等过程带来了便利。

由VC出来的数字流进入管理单元（AU）或支路单元（TU），其中AU是一种为高阶通道层和复用段层提供适配功能的信息结构，它由高阶VC和管理单元指针（AUPTR）组成。一个或多个在STM帧内占有固定位置的AU，组成管理单元组（AUG）；同理，TU是一种为低阶通道层和高阶通道层提供适配功能的信息结构，它由低阶VC和支路单元指针（TUPTR）组成。一个或多个在高阶VC净荷中占有固定位置的TU组成管理单元组（TUG）。最后，在N个AUG的基础上再加上段开销比特，就构成了最终的STM-N帧结构。
