了解可调谐光滤波器的原理及应用
【摘要】：光滤波器也与此类似，它是光通信系统，特别是WDM网络中非常重要的器件。图3-4给出可调谐光滤波器的基本功能，图中Δfs为输入的最高频率信道和最低频率信道之间的频率差，Δfch为信道间隔。图3-4 可调谐光滤波器的基本功能在WDM系统中，每个接收机都必须选择所需要的信道。若采用相干检测，则要求有可调谐本地振荡器；若采用直接检测，则要求在接收机前放置可调谐光滤波器。
电子滤波器是从包含多个频率分量的电子信号中提取出所需要频率的信号，让其通过的滤波器叫做带通滤波器，阻止其通过的叫做带阻滤波器。光滤波器也与此类似，它是光通信系统，特别是WDM网络中非常重要的器件。人们可以把这种光滤波器放在光探测器的前端构成一个调谐接收机，当把这种滤波器放在激光腔体内时，又可以构成波长可调光源。
光频滤波根据其机理可分为干涉（衍射）型和吸收型两类，每一类根据其实现的原理又可以分为若干种，根据其调谐的能力又可分为光频固定滤波器和光频可调谐滤波器。

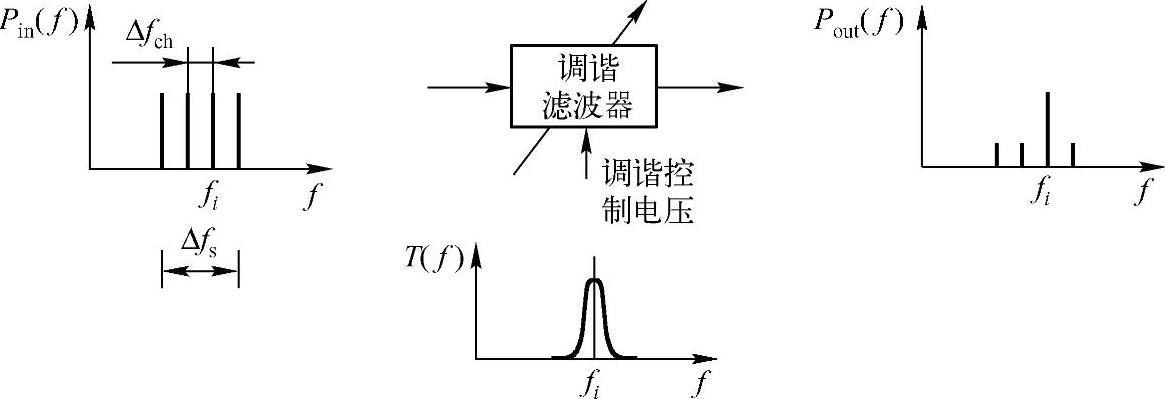

可调谐光滤波器是一种波长（或频率）选择器件，它的功能是从许多不同频率的输入光信号中选择一个特定频率的光信号。图3-4给出可调谐光滤波器的基本功能，图中Δfs为输入的最高频率信道和最低频率信道之间的频率差，Δfch为信道间隔。如果调谐范围覆盖的ΔfL等于光纤整个1.3μm或1.5μm低损耗窗口，那么调谐范围应为200nm（25000GHz），实际系统的要求往往小于这个数值。T（f）为滤波器的传输函数。
图3-4 可调谐光滤波器的基本功能
在WDM系统中，每个接收机都必须选择所需要的信道。信道的选择可以采用相干检测或直接检测技术来实现。若采用相干检测，则要求有可调谐本地振荡器；若采用直接检测，则要求在接收机前放置可调谐光滤波器。
