如何创建辅助线段，简单易学
【摘要】：图8-10 创建组合曲线一01 单击Mesh→Edge→Mesh Edges，在Mesh Edges对话框的Edges黄色文本框中选中1、3、6、8、9、10号6条线段。图8-11 创建组合曲线二3.隐藏曲线选取目录中刚刚创建的一个草绘和两个组合曲线特征，单击右键，在弹出的快捷菜单中选择图8-12所示的选项，隐藏这三个特征。图11-21 计算区域面图8-14 辅助边框线二5.组合曲线单击-选项，选取图8-13中创建的草图，单击按钮，创建组合曲线，如图8-15所示。
单击【加工模式】工具栏中的【切换到CAD模式】选项，进入CAD模式。
1.绘制草图
单击【曲线】-【草图】选项，选取零件上表面作为草绘平面，绘制图8-9所示的辅助边框线。

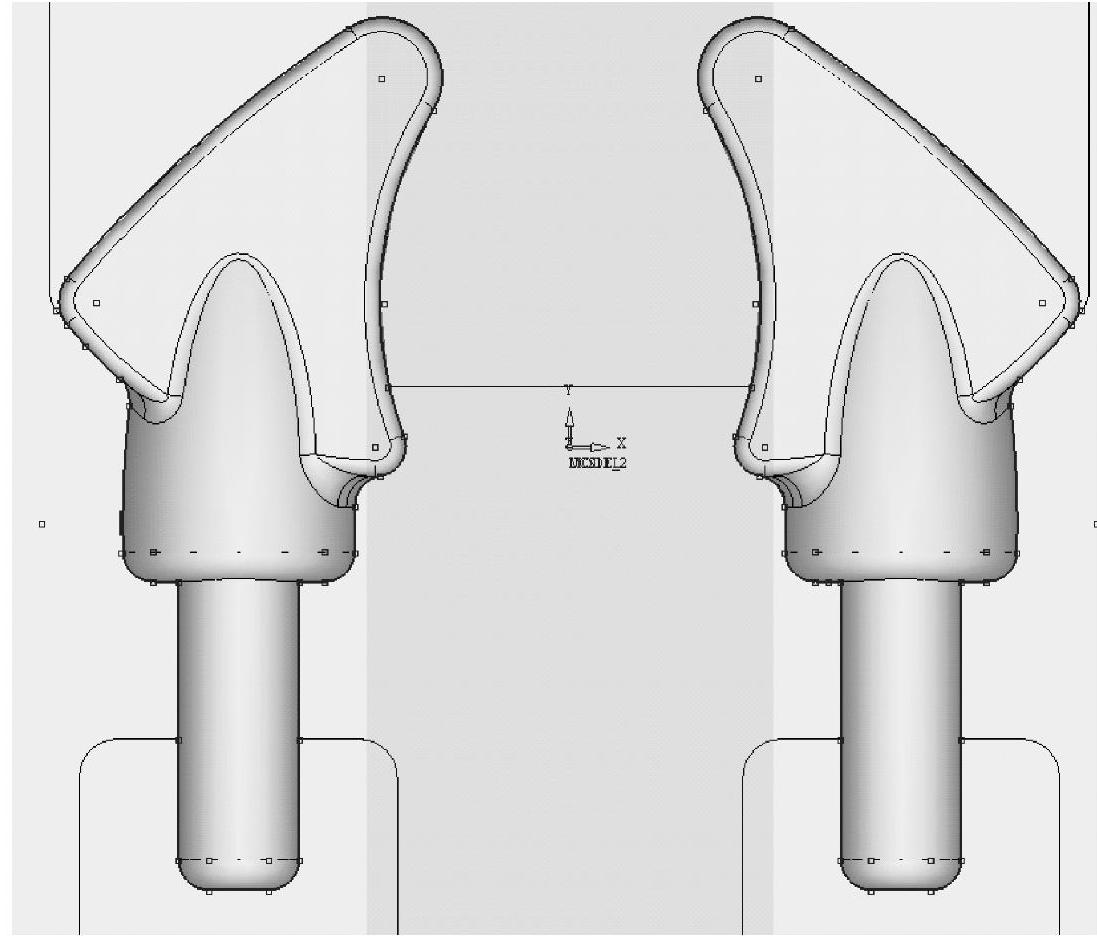

图8-9 辅助边框线
2.生成组合曲线
单击【曲线】-【组合曲线】选项，选取上一步草绘命令绘制的线段（图8-10），单击【确定】按钮，创建组合曲线。
单击【曲线】-【组合曲线】选项，选取上一步草绘命令绘制的线段（图8-11），单击【确定】按钮，创建组合曲线。
图8-10 创建组合曲线一
图8-11 创建组合曲线二
3.隐藏曲线
选取【特征树】目录中刚刚创建的一个草绘和两个组合曲线特征，单击右键，在弹出的快捷菜单中选择图8-12所示的【压缩】选项，隐藏这三个特征。
4.绘制草图
单击【曲线】-【草图】选项，选取零件上表面作为草绘平面，绘制图8-13所示的辅助边框线一。
图8-12 隐藏特征

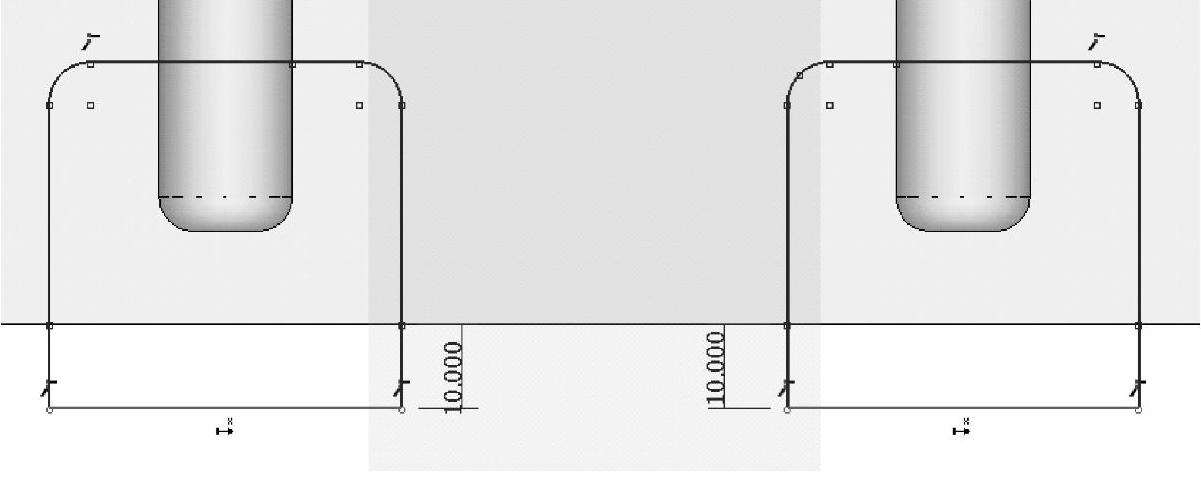

图8-13 绘制辅助边框线一
单击【曲线】-【草图】选项，选取零件上表面作为草绘平面，绘制图8-14所示的辅助边框线二。

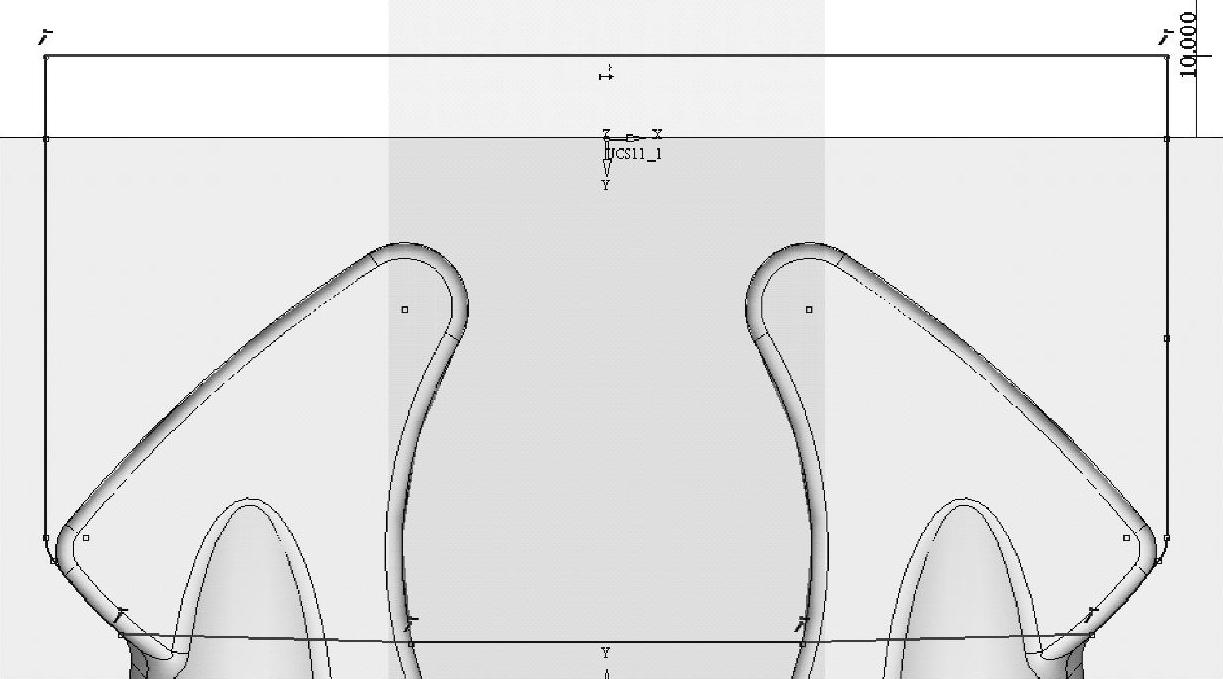

图8-14 辅助边框线二
5.组合曲线
单击【曲线】-【组合曲线】选项，选取图8-13中创建的草图，单击【确定】按钮，创建组合曲线，如图8-15所示。

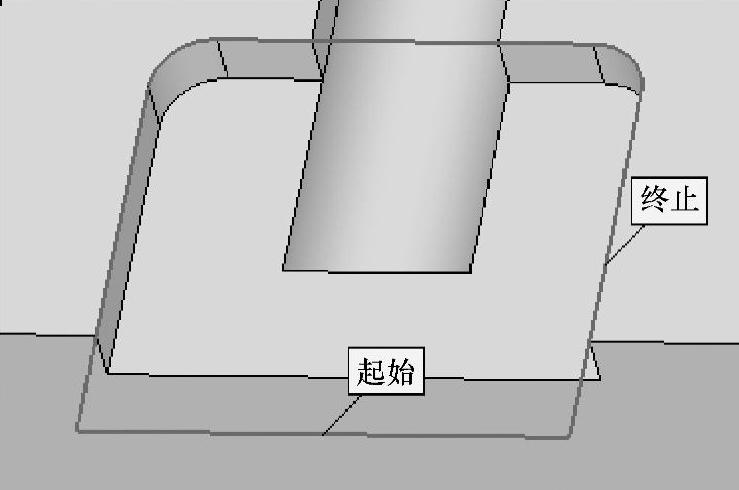

图8-15 组合曲线三
单击【曲线】-【组合曲线】选项，选取图8-14中绘制的线段，单击【确定】按钮，创建组合曲线，如图8-16所示。
单击【曲线】-【组合曲线】选项，选取图8-14中绘制的另一线段，单击【确定】按钮，创建组合曲线，如图8-17所示。

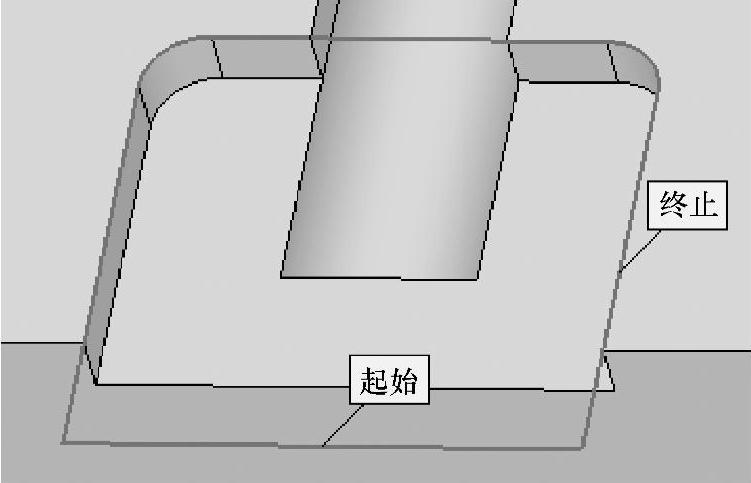

图8-16 组合曲线四

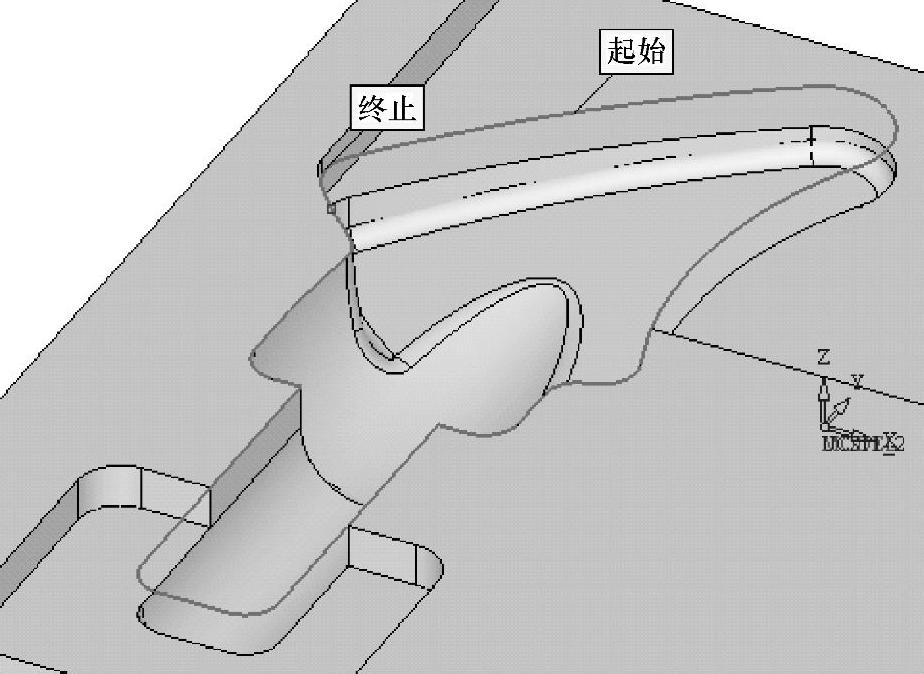

图8-17 组合曲线五
6.显示特征
单击【特征树】目录的最后一个特征，单击右键，在弹出的快捷菜单中选择【解压】 选项，显示所有被隐藏的特征。
7.返回CAM模式
单击【加工模式】工具栏中的【切换到CAM模式】选项，进入到CAM模式。
